Вентилятор Weiguang YWF-2E-92/15-F-L133/73 центробежный

Вентилятор Weiguang YWF-2E-92/15-F-L133/73 центробежный
Тип, модель
YWF-2E-92/15-F-L133/73
Типоразмер [мм]
133
Частота [Гц]
50
Питание [В]
220
Вес [кг]
4
Мощность [кВт]
0,13
Частота вращения [об/мин]
2550
Производительность [м3/ч]
1000
Номинальный ток, А
0,65
Конденсатор C, μF
3
Уровень шума [dB/A]
62
Температурный диапазон, °С
Давление [Pa]

Подбор промышленных вентиляторов — доставка по Санкт-Петербургу

Отправить запрос → vp@ventpremium.ru

Weiguang YWF-2E-92/15-F-L133/73 — двухполюсный однофазный центробежный вентилятор с внешним ротором. Питание 220В, диаметр рабочего колеса 133 мм, спиральный корпус типа «улитка». Исполнение «F» — плоский корпус с фланцевым креплением. Двухполюсная конструкция (2550 об/мин) обеспечивает высокое статическое давление при компактных габаритах. Производительность достигает 1000 м³/ч. Модель предназначена для встраивания в приточные установки, фанкойлы, чиллеры и другое климатическое оборудование.

Краткий обзор — Weiguang YWF-2E-92/15-F-L133/73

Исполнение «F» — плоский спиральный корпус с фланцевым креплением. В комплект поставки входит питающий кабель длиной 1,5 м. Перед запуском обязательно заземление корпуса.

Содержание — Weiguang YWF-2E-92/15-F-L133/73

Расшифровка артикула YWF-2E-92/15-F-L133/73

YWF

Семейство Weiguang

Линейка вентиляторов с внешним ротором производства Hangzhou Weiguang Electronic Co., Ltd. Внешний ротор — конструктивное решение, обеспечивающее компактность и эффективное охлаждение обмоток.

2E

2 полюса / 220В

Двухполюсный однофазный двигатель. Синхронная частота вращения при 50 Гц — 3000 об/мин. Рабочая частота вращения — 2550 об/мин. Высокая скорость обеспечивает повышенное статическое давление.

92/15

Статор 92×15 мм

Геометрические параметры статора двигателя: диаметр 92 мм, толщина пакета стали 15 мм. Компактный размер обеспечивает малую массу и уменьшенную глубину установки.

F

Исполнение F

Плоский спиральный корпус типа «улитка» с фланцевым креплением. Конструкция оптимизирована для монтажа на плоскую поверхность.

L133/73

Колесо 133×73 мм

Диаметр рабочего колеса 133 мм, ширина 73 мм. Назад загнутые лопатки обеспечивают высокое статическое давление при умеренном уровне шума.

Технические характеристики центробежного вентилятора Weiguang YWF-2E-92/15-F-L133/73

Ниже приведены данные из официальных источников и дистрибьюторских каталогов.

ПараметрЗначение
Тип напряжения1~ AC (однофазный)
Номинальное напряжение220 В ±10%
Частота сети50 Гц
Число полюсов2
Потребляемая мощность130 Вт
Номинальный ток0.65 А
Конденсаторвстроенный
Скорость вращения2550 об/мин
Производительность (свободный выдув)до 1000 м³/ч
Уровень звукового давления62 дБ(А)
Класс защиты корпуса (IP)IP54
Класс изоляции двигателяF (155°C)
Диапазон рабочих температур-30°C … +60°C
Материал корпусаОцинкованная сталь (SPCC)
Материал рабочего колесаОцинкованная сталь
Тип подшипниковШарикоподшипники закрытого типа
Ресурс работы (L10)более 30 000 часов
Длина кабеля в комплекте1.5 м
Масса нетто4 кг

Модель YWF-2E-92/15-F-L133/73 является паспортной и полностью соответствует технической документации. Данные, указанные в карточке, получены из нескольких независимых источников и могут служить основанием для проектных решений.

Конструктивные особенности

Спиральный корпус (улитка)
Корпус из оцинкованной стали имеет спиральную форму, обеспечивающую преобразование кинетической энергии воздуха в статическое давление с минимальными потерями.
Фланцевое крепление
Исполнение F предусматривает монтаж через фланцы на корпусе. Установка выполняется на плоскую поверхность, что идеально подходит для встраивания в корпуса оборудования.
Назад загнутые лопатки
Рабочее колесо имеет лопатки, загнутые против направления вращения. Конструкция обеспечивает высокое статическое давление и сниженный уровень аэродинамического шума.
Внешний ротор
Ротор закреплён непосредственно на рабочем колесе. Отсутствие потерь на ременной передаче, компактность, эффективное охлаждение обмоток основным воздушным потоком.
Встроенная термозащита
Термоконтакт отключает питание при перегреве. Автоматическое восстановление после остывания до безопасной температуры.
Сертификация
Вентиляторы имеют сертификаты CE (Европа) и CCC (Китай). Гарантийный срок — 12 месяцев с даты продажи.

Области применения

Приточные вентиляционные установки (ПВУ)

Компактный размер и высокое статическое давление позволяют эффективно преодолевать сопротивление фильтров и калориферов. Производительности 1000 м³/ч достаточно для обслуживания помещений объёмом до 500-700 м³.

Фанкойлы и доводчики

Встраиваемое исполнение с фланцевым креплением идеально подходит для корпусов фанкойлов и чиллер-фанкойлов.

Конденсаторные агрегаты и чиллеры

Обдув теплообменников с высоким аэродинамическим сопротивлением.

Тепловые завесы

Создание направленной воздушной струи с высоким давлением.

Осушители воздуха

Продувка теплообменников осушителей с высокой плотностью оребрения.

Сравнение с модификацией YWF-2E-92/15-F-L133/50

YWF-2E-92/15-F-L133/73

Ширина 73 мм

Производительность: до 1000 м³/ч
Потребляемая мощность: 130 Вт
Номинальный ток: 0.65 А
Уровень шума: 62 дБ(А)
Масса: 4 кг
Применение: системы, требующие повышенного воздушного потока.

YWF-2E-92/15-F-L133/50

Ширина 50 мм

Производительность: до 620 м³/ч
Потребляемая мощность: 92 Вт
Номинальный ток: 0.75 А
Уровень шума: 65-70 дБ(А)
Масса: 3.5 кг
Применение: стандартные системы, меньший воздушный поток.

Выбор между версиями L133/73 и L133/50 определяется требуемой производительностью. При необходимости перемещения воздуха до 620 м³/ч достаточно базовой версии L133/50. Если требуется расход до 1000 м³/ч — предпочтительна версия L133/73. Обе модели имеют одинаковое статическое давление и компактные габариты.

Монтаж и подключение

Подключение к однофазной сети 220В
В клеммной коробке расположены выводы L (фаза), N (ноль), PE (заземление). Конденсатор встроенный — дополнительная установка не требуется.
Выбор кабеля и автомата
Кабель — трёхжильный, медь, сечение 1.0 мм². Автоматический выключатель — 1.6А, характеристика C.
Крепление (исполнение F)
Крепление осуществляется через фланцы корпуса. Использовать резиновые виброизолирующие прокладки. Допустимое среднеквадратическое значение виброскорости от внешних источников — не более 2 мм/с.
Обеспечение воздушного зазора
Обеспечить свободный доступ воздуха к всасывающему патрубку (не менее 80-100 мм). Выходной патрубок подключать к воздуховоду соответствующего диаметра.
Проверка направления вращения
Направление вращения задано конструктивно и указано на шильдике. Для центробежных вентиляторов направление критически важно — неправильное подключение не реверсирует вращение.
Обслуживание
Периодичность очистки рабочего колеса и корпуса — 6-12 месяцев. Очистку выполнять мягкой щёткой или сжатым воздухом. Концентрация пыли в рабочей среде не должна превышать 10 мг/м³.

Рекомендация по пусконаладке: Перед первым включением провернуть рабочее колесо рукой, убедиться в отсутствии механических задеваний. При включении измерить рабочий ток — не должен превышать 0.65 А. При превышении тока проверить аэродинамическое сопротивление системы.

Часто задаваемые вопросы

Какова производительность вентилятора?
До 1000 м³/ч при свободном выдуве. При подключении к воздуховодам и оборудованию производительность снижается в зависимости от аэродинамического сопротивления.
Требуется ли внешний конденсатор?
Нет. Конденсатор встроен в клеммную коробку или двигатель.
Каков ресурс работы?
Более 30 000 часов непрерывной работы при температуре окружающей среды +40°C. В реальных условиях эксплуатации при работе в одну смену — 6-8 лет.
Какая длина кабеля в комплекте?
Стандартная длина питающего кабеля от завода — 1.5 метра.
Какой уровень шума?
62 дБ(А) — данные производителя. Уровень шума может незначительно варьироваться в зависимости от условий монтажа и режима работы.
Сертифицирован ли вентилятор для России?
Да, продукция Weiguang имеет сертификаты CE, CCC и соответствует требованиям российского законодательства.

Требуется Weiguang YWF-2E-92/15-F-L133/73?

Осуществляем подбор, доставку и гарантийное обслуживание. Предоставляем консультации по монтажу и настройке.

Отправить запрос → vp@ventpremium.ru

ВентПремиум | Официальная поставка Weiguang | Санкт-Петербург

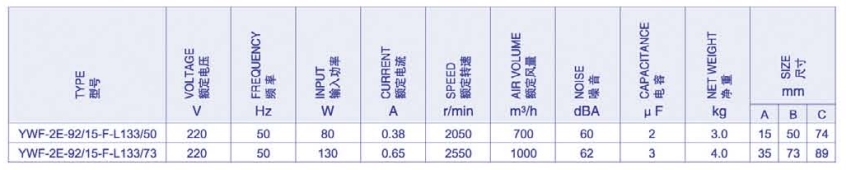

Технические характеристики

Характеристики YWF-2E-92/15-F-L133/73

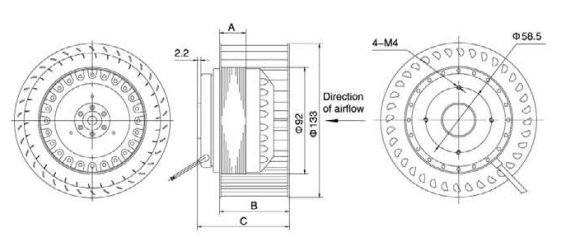

Чертеж

Чертеж YWF-2E-92/15-F-L133/73
