Вентилятор Weiguang YWF-2E-92/15-B-L180/30 центробежный

Вентилятор Weiguang YWF-2E-92/15-B-L180/30 центробежный
Тип, модель
YWF-2E-92/15-B-L180/30
Типоразмер [мм]
180
Частота [Гц]
50
Питание [В]
220
Вес [кг]
1,3
Мощность [кВт]
0,055
Частота вращения [об/мин]
2500
Производительность [м3/ч]
380
Номинальный ток, А
0,25
Конденсатор C, μF
3
Уровень шума [dB/A]
63
Температурный диапазон, °С
Давление [Pa]

Подбор промышленных вентиляторов — доставка по Санкт-Петербургу

Отправить запрос → vp@ventpremium.ru

Weiguang YWF-2E-92/15-B-L180/30 — двухполюсный однофазный центробежный вентилятор с внешним ротором. Питание 220В, диаметр рабочего колеса 180 мм, спиральный корпус типа «улитка». Исполнение «B» (Base plate) включает квадратную монтажную панель и защитную решётку. Модель предназначена для быстрой установки на стену, потолок или в технологический проём без дополнительных адаптеров. Компактная конструкция с высоким статическим давлением востребована в приточных установках, фанкойлах и системах HVAC средней производительности.

Weiguang YWF-2E-92/15-B-L180/30 — краткий обзор

Компактный центробежный вентилятор-улитка диаметром 180 мм на 220В с частотой вращения 2500 об/мин. Производительность достигает 380 м³/ч при энергопотреблении 55 Вт. Исполнение с монтажной панелью и защитной решёткой упрощает настенную установку. Сфера применения — приточные установки малой и средней мощности, фанкойлы, конденсаторные агрегаты и сушильное оборудование.

Содержание — Weiguang YWF-2E-92/15-B-L180/30

Расшифровка артикула YWF-2E-92/15-B-L180/30

YWF

Семейство Weiguang

Серия вентиляторов с внешним ротором производства Hangzhou Weiguang Electronic Co., Ltd. Продукция сертифицирована по стандартам CE (Европа) и CCC (Китай).

2E

2 полюса / 220В

Двухполюсный однофазный двигатель на 220В. Конденсатор встроен, что упрощает подключение. Двухполюсная конструкция обеспечивает повышенное статическое давление, характерное для центробежных вентиляторов.

92/15

Статор 92×15 мм

Геометрия магнитопровода: диаметр 92 мм, толщина пакета стали 15 мм. Компактный размер статора позволяет минимизировать глубину установки при сохранении достаточной мощности.

B

Base plate (монтажная панель)

Исполнение «B» включает квадратную монтажную панель и защитную решётку. Панель имеет отверстия для крепежа, что позволяет устанавливать вентилятор на стену или в проём без дополнительных адаптеров.

L180/30

Колесо 180×30 мм

Диаметр рабочего колеса 180 мм, ширина 30 мм. Назад загнутые лопатки спроектированы для эффективного преобразования кинетической энергии в статическое давление при сниженном уровне шума.

Технические характеристики YWF-2E-92/15-B-L180/30

Параметры приведены в соответствии с дистрибьюторскими каталогами.

ПараметрЗначение
Тип напряжения1~ AC (однофазный)
Номинальное напряжение220 В ±10%
Частота сети50 Гц
Число полюсов2
Потребляемая мощность55 Вт
Номинальный ток0.25 А
Конденсаторвстроенный
Скорость вращения2500 об/мин
Производительность380 м³/ч
Уровень звукового давления63 дБ(А)
Класс защиты корпуса (IP)IP54
Класс изоляции двигателяF или B (уточнять)
Диапазон рабочих температур-30°C … +60°C
Материал корпусаОцинкованная сталь (SPCC)
Материал рабочего колесаОцинкованная сталь
Тип подшипниковШарикоподшипники закрытого типа
Ресурс работы (L10)более 30 000 часов
Длина кабеля в комплекте1.5 м
Масса нетто1.3 кг

Модель YWF-2E-92/15-B-L180/30 занимает промежуточное положение в линейке центробежных вентиляторов Weiguang между компактными 140-мм версиями (производительность до 150 м³/ч) и более крупными 180-мм моделями с производительностью до 380 м³/ч. Увеличенный диаметр колеса 180 мм позволяет перемещать существенно больший объём воздуха при умеренном росте энергопотребления (55 Вт), уровня шума (63 дБ) и массы (1.3 кг).

Конструктивные особенности исполнения B

Монтажная панель и защитная решётка в комплекте
Квадратная стальная панель с отверстиями для крепежа позволяет устанавливать вентилятор на стену, потолок или в технологический проём без дополнительных адаптеров. Решётка предотвращает попадание посторонних предметов в зону вращения лопастей.
Увеличенный диаметр 180 мм
Рабочее колесо диаметром 180 мм и шириной 30 мм обеспечивает производительность 380 м³/ч — достаточно для обслуживания помещений объёмом до 200-250 м³. Это вдвое больше, чем у 140-мм моделей.
Двухполюсный двигатель 55 Вт
Частота вращения 2500 об/мин создаёт необходимое для центробежных вентиляторов статическое давление. Встроенный конденсатор упрощает подключение — достаточно подвести фазу, ноль и заземление.
Спиральный корпус-улитка
Корпус из оцинкованной стали спроектирован по спиральной схеме, плавно преобразующей кинетическую энергию воздуха в статическое давление с минимальными потерями. Порошковое покрытие защищает от коррозии.
Работа в широком диапазоне температур
Диапазон от -30°C до +60°C и степень защиты IP54 позволяют эксплуатировать вентилятор в неотапливаемых помещениях, на производстве и в системах холодоснабжения.
Сертификация и ресурс
Вентиляторы имеют сертификаты CE и CCC. Средний срок службы превышает 30 000 часов непрерывной работы. В комплект входит питающий кабель длиной 1,5 м. Перед первым включением требуется заземление корпуса.

Области применения

Приточные установки (ПВУ)

Встраивание в приточные системы для коттеджей, офисов и предприятий малого бизнеса. Производительности 380 м³/ч достаточно для помещений площадью до 150-200 м².

Фанкойлы (доводчики)

Исполнение B идеально для напольных и потолочных фанкойлов. Монтажная панель упрощает интеграцию в корпус, а достаточное статическое давление преодолевает сопротивление теплообменника.

Конденсаторные агрегаты

Охлаждение конденсаторов в чиллерах и холодильных установках средней мощности.

Сушильные камеры

Циркуляция нагретого воздуха в сушилках для овощей, фруктов, древесины и других материалов.

Осушители воздуха

Продувка испарителя и конденсатора в осушителях для бассейнов, складских и производственных помещений.

Ограничения: Вентилятор не предназначен для транспортировки агрессивных газов, крупнодисперсной пыли (более 10 мг/м³) и взрывоопасных сред. Монтаж должен обеспечивать свободный доступ воздуха к всасывающему патрубку (не менее 80-100 мм).

Сравнение модификаций внутри линейки

YWF-2E-92/15-B-L180/30

B — монтажная панель + решётка

Производительность: 380 м³/ч
Мощность: 55 Вт
Ток: 0.25 А
Шум: 63 дБ
Масса: 1.3 кг
Применение: настенный монтаж, готовая конструкция.

YWF-2E-92/15-F-L180/30

F — фланцевое крепление

Те же параметры, но без панели и решётки. Монтаж через фланцы корпуса. Применение: OEM-интеграция, встраивание в оборудование.

YWF-2E-72/15-B-L133/46

Младшая модель

Производительность: 240 м³/ч
Мощность: 40 Вт
Диаметр: 133 мм
Применение: меньшая производительность, компактность.

Монтаж и подключение YWF-2E-92/15-B-L180/30

Подключение к сети 220В
В клеммной коробке расположены выводы L (фаза), N (ноль), PE (заземление). Конденсатор встроен. Перед запуском обязательно заземление корпуса.
Выбор кабеля и автомата
Кабель — трёхжильный, медь, сечение 1.0-1.5 мм². Автоматический выключатель — 1А, характеристика C.
Крепление через монтажную панель (исполнение B)
Квадратная панель имеет 4 отверстия. Крепление выполнить анкерными болтами. Использовать резиновые виброизолирующие прокладки. Стандартная длина кабеля в комплекте — 1.5 м.
Обеспечение воздушного зазора
Диаметр 180 мм требует свободного пространства перед всасывающим отверстием не менее 100-120 мм. Выходной патрубок подключать к воздуховоду соответствующего диаметра.
Направление вращения и проверка
Направление вращения задано конструктивно и указано на шильдике. Перед первым включением провернуть рабочее колесо рукой — убедиться в отсутствии задеваний. Измерить рабочий ток (не более 0.25 А).
Обслуживание
Периодичность очистки рабочего колеса и корпуса — 6-12 месяцев. Очистку выполнять мягкой щёткой или сжатым воздухом. Перед очисткой отключить питание. Допустимая концентрация пыли — не более 10 мг/м³.

Рекомендация по пусконаладке: Ток выше паспортного (более 0.25 А) указывает на повышенное аэродинамическое сопротивление системы или механическую неисправность. Частая причина — недостаточный воздушный зазор перед всасывающим патрубком или заужение выходного канала.

Часто задаваемые вопросы о Weiguang YWF-2E-92/15-B-L180/30

Какова производительность?
380 м³/ч при свободном выдуве. При подключении к воздуховодам и теплообменникам производительность снижается в зависимости от аэродинамического сопротивления.
Требуется ли внешний конденсатор?
Нет. Конденсатор встроен в двигатель или клеммную коробку.
Какова масса вентилятора?
1.3 кг.
Чем отличается исполнение B от F?
B — монтажная панель и решётка (настенный монтаж, полная готовность к установке). F — фланцевое крепление, без панели и решётки.
Какой ресурс работы?
Более 30 000 часов непрерывной работы при температуре окружающей среды до +40°C. При работе в одну смену — 6-8 лет.
Какая длина кабеля в комплекте?
Стандартно — 1.5 метра.
Сертифицирован ли для России?
Weiguang имеет сертификаты CE и CCC, что допускается к применению на территории РФ при наличии разрешительной документации у импортёра.

Требуется Weiguang YWF-2E-92/15-B-L180/30?

Осуществляем подбор, доставку и гарантийное обслуживание. Предоставляем консультации по монтажу и настройке.

Отправить запрос → vp@ventpremium.ru

ВентПремиум | Официальная поставка Weiguang | Санкт-Петербург

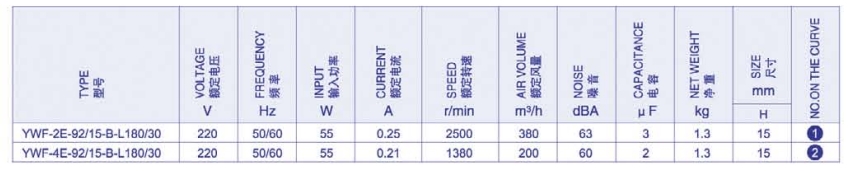

Технические характеристики

Характеристики YWF-2E-92/15-B-L180/30

Аэродинамические характеристики

Характеристики YWF-2E-92/15-B-L180/30

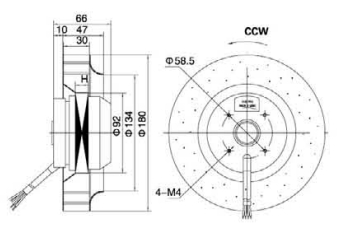

Чертеж

Чертеж YWF-2E-92/15-B-L180/30
