Вентилятор Weiguang YWF-2E-72/15-B-L133/46 центробежный

Вентилятор Weiguang YWF-2E-72/15-B-L133/46 центробежный
Тип, модель
YWF-2E-72/15-B-L133/46
Типоразмер [мм]
133
Частота [Гц]
50
Питание [В]
220
Вес [кг]
1,5
Мощность [кВт]
0,04
Частота вращения [об/мин]
2300
Производительность [м3/ч]
240
Номинальный ток, А
0,19
Конденсатор C, μF
1
Уровень шума [dB/A]
50
Температурный диапазон, °С
Давление [Pa]

Подбор промышленных вентиляторов — доставка по Санкт-Петербургу

Отправить запрос → vp@ventpremium.ru

Weiguang YWF-2E-72/15-B-L133/46 — двухполюсный однофазный центробежный вентилятор с внешним ротором. Питание 220В, диаметр рабочего колеса 133 мм, спиральный корпус с квадратной монтажной панелью и защитной решёткой в комплекте. Исполнение «B» (Base plate) представляет собой готовое решение для настенного монтажа: установка выполняется через отверстия в панели без дополнительных адаптеров. Компактная улитка с высоким статическим давлением предназначена для встраивания в приточные установки, фанкойлы, чиллеры и другое климатическое оборудование.

YWF-2E-72/15-B-L133/46

Исполнение «B» — квадратная монтажная панель и защитная решётка в комплекте. Направление потока — радиальное. Вентилятор поставляется с питающим кабелем длиной 1.5 м.

Содержание — Weiguang YWF-2E-72/15-B-L133/46

Расшифровка артикула YWF-2E-72/15-B-L133/46

YWF

Семейство Weiguang

Линейка вентиляторов с внешним ротором производства Hangzhou Weiguang Electronic Co., Ltd. Внешний ротор — конструктивное решение, при котором рабочее колесо закреплено на вращающемся корпусе двигателя, что позволяет уменьшить габариты и повысить надёжность.

2E

2 полюса / 220В

Двухполюсный однофазный двигатель. Синхронная частота вращения при 50 Гц — 3000 об/мин, рабочая — 2600 об/мин. Высокая скорость вращения создаёт повышенное статическое давление, характерное для центробежных вентиляторов.

72/15

Статор 72×15 мм

Геометрические параметры магнитопровода двигателя: диаметр 72 мм, толщина пакета стали 15 мм. Компактный статор обеспечивает малую массу и уменьшенную глубину установки.

B

Base plate (монтажная панель)

Исполнение «B» — квадратная монтажная панель и защитная решётка входят в комплект поставки. Вентилятор готов к установке на стену, потолок или в технологический проём без дополнительных адаптеров.

L133/46

Колесо 133×46 мм

Диаметр рабочего колеса 133 мм, ширина 46 мм. Назад загнутые лопатки эффективно преобразуют кинетическую энергию воздуха в статическое давление при сравнительно низком уровне шума.

Технические характеристики YWF-2E-72/15-B-L133/46

Параметр Значение
Тип напряжения1~ AC (однофазный)
Номинальное напряжение220 В ±10%
Частота сети50 Гц
Число полюсов2
Потребляемая мощность40 Вт
Номинальный ток0.19 А
Конденсаторвстроенный
Скорость вращения2300 об/мин
Производительность (свободный выдув)240 м³/ч
Уровень звукового давления50 дБ(А)
Класс защиты корпуса (IP)IP54
Класс изоляции двигателяF (155°C)
Диапазон рабочих температур-30°C … +60°C
Материал корпусаОцинкованная сталь (SPCC)
Материал рабочего колесаОцинкованная сталь
Тип подшипниковШарикоподшипники закрытого типа
Ресурс работы (L10)более 30 000 часов
Масса нетто1.5 кг

Модель YWF-2E-72/15-B-L133/46 представляет собой готовое стеновое решение среди компактных центробежных вентиляторов Weiguang. Исполнение B (монтажная панель + решётка) упрощает установку по сравнению с фланцевыми версиями, при этом сохраняются все преимущества центробежной схемы: высокое статическое давление и компактная улитка. Оптимальный выбор для встраивания в оборудование, где важны простота монтажа и безопасность.

Конструктивные особенности исполнения B

Готовое решение для настенного монтажа
Модель поставляется с квадратной монтажной панелью из оцинкованной стали, имеющей отверстия для крепежа. Защитная решётка предотвращает попадание посторонних предметов и случайное прикосновение к вращающимся лопастям.
Центробежная улитка с назад загнутыми лопатками
Рабочее колесо шириной 46 мм имеет лопатки, загнутые против направления вращения. Такая форма создаёт высокое статическое давление при сравнительно низком уровне шума и повышенной эффективности.
Двухполюсный однофазный двигатель
Частота вращения 2600 об/мин обеспечивает необходимое для центробежных вентиляторов статическое давление. Конденсатор встроен, что упрощает подключение — достаточно фазы, нуля и заземления.
Спиральный корпус из оцинкованной стали
Корпус выполнен по спиральной схеме, плавно преобразующей кинетическую энергию воздуха в статическое давление с минимальными потерями. Оцинковка и порошковое покрытие защищают от коррозии.
Внешний ротор и термозащита
Ротор закреплён непосредственно на рабочем колесе, что исключает потери на передачу. Термоконтакт отключает питание при перегреве выше 150°C, автоматически восстанавливая работу после остывания.
IP54 для сложных условий
Полная пылезащита и защита от водяных брызг позволяют эксплуатировать вентилятор в неотапливаемых помещениях, на производстве и в условиях повышенной влажности.

Области применения

Приточные вентиляционные установки (ПВУ)

Компактная улитка и монтажная панель упрощают интеграцию в малогабаритные приточные установки для коттеджей, офисов и небольших производств. Производительности 900 м³/ч достаточно для помещений объёмом до 450-500 м³.

Фанкойлы и чиллер-фанкойлы

Исполнение B идеально для встраивания в напольные и потолочные фанкойлы, где требуется высокое статическое давление для преодоления сопротивления теплообменника и коротких воздуховодов.

Конденсаторные агрегаты

Охлаждение конденсаторов средней и повышенной мощности. Компактные габариты позволяют монтировать вентилятор непосредственно в корпус агрегата.

Тепловые завесы

Создание направленной воздушной струи с высоким давлением для отсечения холодного воздуха у ворот и дверных проёмов.

Осушители воздуха

Продувка теплообменников осушителей с высокой плотностью оребрения. Модель легко преодолевает сопротивление испарителя и конденсатора.

Ограничения: Вентилятор не предназначен для транспортировки агрессивных газов, крупнодисперсной пыли (более 10 мг/м³) и взрывоопасных сред. При монтаже следует обеспечить свободный доступ воздуха к всасывающему патрубку (не менее 80-100 мм).

Сравнение с другими версиями в линейке

YWF-2E-72/15-B-L133/46

B — панель + решётка

Готовое стеновое решение. Монтажная панель и решётка входят в комплект. Применение: быстрый монтаж на плоскую поверхность, безопасность персонала, компактная улитка 133 мм.

YWF-2E-72/15-F-L133/46

F — фланцевое крепление

Фланцы на корпусе для встраивания в оборудование. Решётки нет. Применение: OEM-интеграция в корпуса приточных установок и фанкойлов.

YWF-2E-72/15-T-L133/46

T — только клеммная коробка

Минимум деталей: корпус + клеммная коробка. Применение: OEM-интеграция, максимальная компактность, собственная система крепления.

Монтаж и подключение

Подключение к однофазной сети 220В
В клеммной коробке расположены выводы L (фаза), N (ноль), PE (заземление). Конденсатор встроенный, устанавливать внешний не требуется.
Выбор кабеля и автомата
Кабель — трёхжильный, медь, сечение 1.0 мм². Автоматический выключатель — 1.6А, характеристика C.
Крепление (исполнение B)
Крепление выполняется через монтажную панель. Использовать резиновые виброизолирующие прокладки. Момент затяжки — 5-6 Н·м.
Обеспечение воздушного зазора
Обеспечить свободное пространство перед всасывающим патрубком не менее 80-100 мм. Выходной патрубок подключать к воздуховоду соответствующего диаметра (133 мм).
Проверка направления вращения
Направление вращения задано конструктивно и указано на шильдике. Для центробежных вентиляторов направление критически важно — неправильное подключение не реверсирует вращение.
Обслуживание
Периодичность очистки рабочего колеса и корпуса — 6-12 месяцев. Очистку выполнять мягкой щёткой или сжатым воздухом. Перед очисткой отключить питание.

Рекомендация по пусконаладке: Перед первым включением провернуть рабочее колесо рукой, убедиться в отсутствии задеваний. При включении измерить рабочий ток — не должен превышать 0.7 А. При превышении тока проверить аэродинамическое сопротивление системы и напряжение в сети.

Частые вопросы о Weiguang YWF-2E-72/15-B-L133/46

Какова производительность?
До 900 м³/ч при свободном выдуве. При подключении к воздуховодам и теплообменникам производительность снижается в зависимости от сопротивления.
Требуется ли внешний конденсатор?
Нет. Конденсатор встроен в клеммную коробку. Достаточно подключения к розетке 220В.
Чем отличается исполнение B от F и T?
B — монтажная панель и решётка (настенный монтаж). F — фланцевое крепление без панели и решётки. T — только клеммная коробка.
Какой ресурс работы?
Более 30 000 часов непрерывной работы при +40°C. При работе в одну смену — 6-8 лет.
Какая длина кабеля в комплекте?
Стандартная длина питающего кабеля от завода — 1.5 метра.
Сертифицирован ли для России?
Да, продукция Weiguang имеет сертификаты EAC, CE, CCC и соответствует требованиям Таможенного союза.

Требуется Weiguang YWF-2E-72/15-B-L133/46?

Осуществляем подбор, доставку и гарантийное обслуживание. Предоставляем консультации по монтажу и настройке.

Отправить запрос → vp@ventpremium.ru

ВентПремиум | Официальная поставка Weiguang | Санкт-Петербург

Технические характеристики

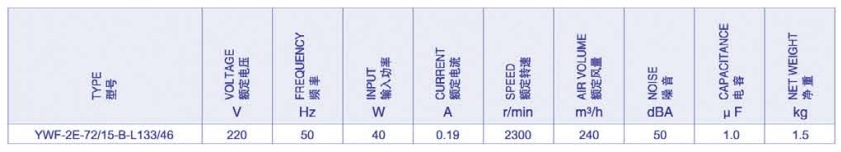

Характеристики YWF-2E-72/15-B-L133/46

Аэродинамические характеристики

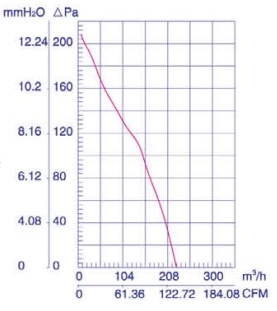

Характеристики YWF-2E-72/15-B-L133/46

Чертеж

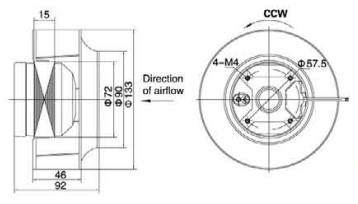

Чертеж YWF-2E-72/15-B-L133/46
