Вентилятор Weiguang YWF2E-200B-92/15-G осевой

Тип, модель

YWF2E-200B-92/15-G

Типоразмер [мм]

200

Частота [Гц]

50/60

Питание [В]

220

Вес [кг]

Мощность [кВт]

0,055

Частота вращения [об/мин]

2300

Производительность [м3/ч]

780

Номинальный ток, А

0,26

Уровень шума [dB/A]

Температурный диапазон, °С

Давление [Pa]

Осевой вентилятор Weiguang YWF2E-200B-92/15-G 780 м³/ч | VentPremium СПб

Компактный осевой вентилятор WEIGUANG YWF2E-200B-92/15-G

Энергоэффективный вентилятор диаметром 200 мм для местной вентиляции и охлаждения оборудования. Работа от бытовой сети 220В, потребление всего 55 Вт. Идеален для интеграции в шкафы, каналы и технические ниши.

YWF2E-200B-92/15-G — осевой вентилятор Weiguang. Напряжение: 220 В, ток: 0.26 А, мощность: 55 Вт, скорость: 2300 об/мин, расход воздуха: 780 м³/ч, температурный диапазон: -30...+60°C, степень защиты: IP54, вес: 2.5 кг.

Содержание

Компактное решение для локального воздухообмена
Технические характеристики
Аэродинамика серповидных лопастей
Универсальность монтажа и применения
Надежность в экстремальных условиях
Типовые сценарии использования
Запрос КП и поставка в СПб

Компактное решение для локального воздухообмена

Осевой вентилятор YWF2E-200B-92/15-G представляет собой модель малого типоразмера (диаметр 200 мм), предназначенную для решения задач там, где крупногабаритное оборудование неприменимо. Его ключевая задача — обеспечить эффективный локальный воздухообмен или охлаждение с минимальными затратами энергии и пространства.

Маркировка «2E» указывает на двухполюсный двигатель, что объясняет высокую скорость вращения (2300 об/мин). Это классическое решение для достижения максимально возможного расхода воздуха при минимальном диаметре крыльчатки. Такие вентиляторы не создают значительного давления, но отлично справляются с перемещением воздуха в системах с низким сопротивлением.

Высокая энергоэффективность

При мощности всего 55 Вт (потребляемый ток 0.26 А) вентилятор обеспечивает расход 780 м³/ч. Удельная эффективность составляет ≈14.2 м³/ч на Ватт, что является отличным показателем для компактных моделей и напрямую влияет на низкие эксплуатационные расходы.

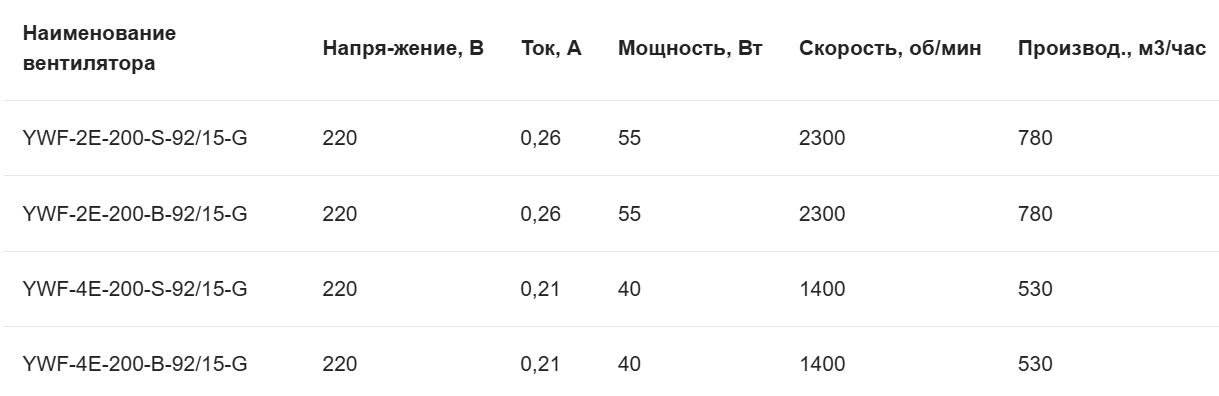

Технические характеристики

Параметр	Значение	Единица / Примечание
Диаметр рабочего колеса	200	мм
Максимальный воздушный поток	780	м³/ч
Скорость вращения (RPM)	2300	об/мин
Напряжение питания	220	В, ~50 Гц
Потребляемый ток	0.26	А
Потребляемая мощность (P1)	55	Вт
Температурный диапазон	-30 … +60	°C
Степень защиты (IP)	IP54	Защита от пыли и брызг
Уровень шума	Низкий*	*Благодаря серповидным лопастям
Тип двигателя	Асинхронный, внешний ротор	-
Защита двигателя	Встроенные термоконтакты	Автоматическая защита от перегрузок
Вес (нетто)	≈2.5	кг

Расход воздуха

780 м³/ч

Хорошая производительность для диаметра 200 мм

Энергопотребление

55 Вт

Низкое, подключается к обычной розетке

Температура

-30°C...+60°C

Экстремально широкий диапазон

Защита (IP)

IP54

Для влажных и пыльных сред

Аэродинамика серповидных лопастей

Форма, снижающая шум

Серповидные (саблевидные) лопасти — это не дизайнерское решение, а аэродинамическая оптимизация. Такая форма минимизирует завихрения на концах лопастей, которые являются основным источником свиста и турбулентного шума. Результат — субъективно более тихая работа даже на высоких оборотах.

Оптимизация потока и КПД

Изогнутый профиль позволяет лопасти более эффективно «захватывать» и «отбрасывать» воздух по всей своей длине, создавая более равномерный и ламинарный поток. Это повышает общий КПД крыльчатки, что напрямую отражается в высокой производительности при низкой мощности.

Балансировка и вибрация

Несмотря на сложную форму, крыльчатка проходит обязательную балансировку. Низкий уровень вибрации важен не только для комфорта, но и для долговечности подшипников и надежности крепления в легких конструкциях (например, пластиковых корпусах или тонких перегородках).

СЕРПОВИДНЫЕ ЛОПАСТИ — МАКСИМАЛЬНЫЙ ПОТОК ПРИ МИНИМАЛЬНОМ ШУМЕ

Факторы, влияющие на конечный уровень шума: Помимо формы лопастей, на шум влияют скорость вращения (2300 об/мин — довольно высокая), качество подшипников и наличие/форма защитной решетки. В замкнутом пространстве (щите, канале) шум может резонировать. Для критичных к шуму применений рекомендуется выбирать модели с меньшими оборотами или использовать дополнительные шумоглушащие вставки.

Универсальность монтажа и применения

Гибкость установки: Может монтироваться в круглый или квадратный технический проём (с переходной рамкой), непосредственно в стенку вентиляционного канала, встраиваться в корпус оборудования (например, тепловую завесу, осушитель) или крепиться к несущей конструкции на кронштейнах.

Простота подключения: Работа от стандартной однофазной сети 220В делает подключение элементарным. Не требует сложной пускозащитной аппаратуры (достаточно автомата на 3-6 А).

Компактность и легкий вес (2.5 кг): Позволяет производить монтаж силами одного человека без использования грузоподъемной техники. Не создает значительной нагрузки на конструкции.

Направление потока: Как правило, такие вентиляторы являются универсальными (draw-through / blow-through), но перед монтажом следует уточнить рекомендуемое направление потока в технической документации для достижения максимальной эффективности.

Типовые варианты установки вентилятора 200 мм:

1. В стену/перегородку: Вырезается отверстие Ø210-220 мм, вентилятор фиксируется через фланец.

2. В воздуховод: Устанавливается в разрыв круглого канала Ø200 мм.

3. На корпус оборудования: Крепится изнутри или снаружи для обдува радиаторов/теплообменников.

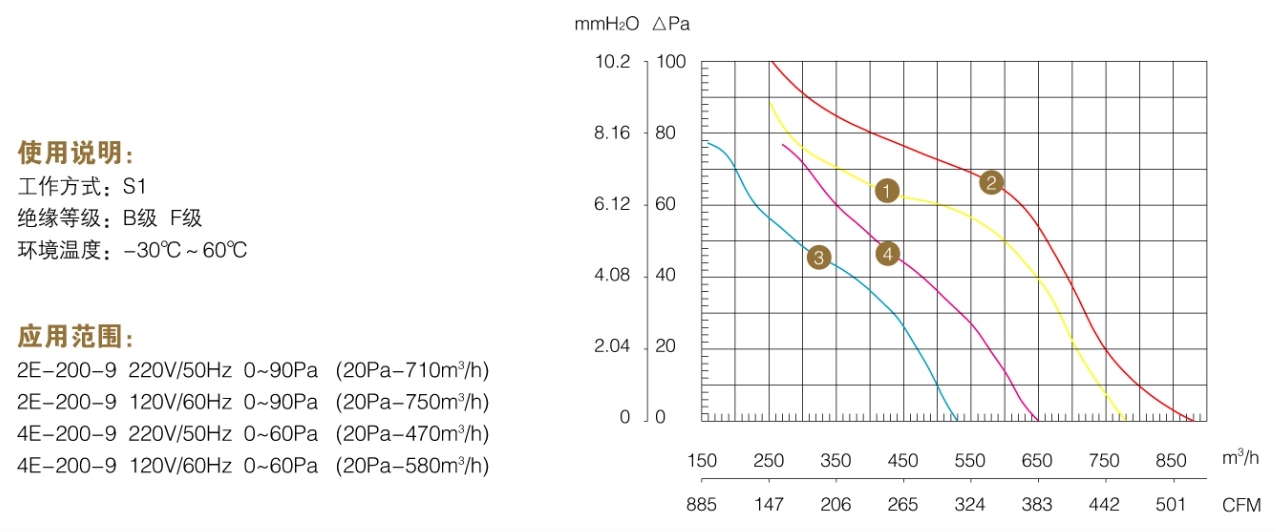

Главный ограничивающий фактор для универсальности — низкое создаваемое давление. Этот вентилятор отлично работает «на просос» или «на выброс» в свободное пространство или короткий прямой канал. Но он не сможет продавить воздух через плотный фильтр, угольный картридж или длинную систему извилистых воздуховодов. Для таких задач нужны радиальные (центробежные) модели.

Надежность в экстремальных условиях

Двигатель с внешним ротором

Ротор является частью крыльчатки, а статор закреплен неподвижно. Такая конструкция обеспечивает естественное и эффективное охлаждение обмоток статора основным воздушным потоком. Это ключевой фактор для предотвращения перегрева и долгой службы, особенно при работе в верхнем температурном диапазоне (+60°C).

Встроенная тепловая защита

Термоконтакты, встроенные в обмотку двигателя, разрывают цепь питания при превышении критической температуры. После остывания контакты могут самостоятельно замкнуться (в моделях с автовозвратом) или потребовать ручного сброса. Это защищает двигатель от выхода из строя при заклинивании крыльчатки, резком повышении нагрузки или ухудшении условий охлаждения.

Всепогодное исполнение IP54

Степень защиты IP54 гарантирует: 5 — защиту от пыли (проникновение не полностью исключено, но не мешает работе); 4 — защиту от брызг воды с любого направления. Это позволяет эксплуатировать вентилятор в неотапливаемых помещениях, на улице под навесом, в условиях повышенной влажности и запыленности.

Диапазон -30°C...+60°C говорит о применении морозостойких смазок в подшипниках и термостойкой изоляции проводов. Однако, важно понимать: при -30°C пластиковые элементы (если они есть) могут стать хрупкими, а запуск двигателя под нагрузкой будет затруднен из-за загустевшей смазки. Для постоянной работы в таком морозе предпочтительнее специализированные исполнения.

Типовые сценарии использования

Благодаря сочетанию компактности, эффективности и надежности, вентилятор находит применение в разнообразных проектах:

Вентиляция технических помещений

Вытяжка из котельных, насосных, электрощитовых, санузлов, небольших складов. Приток свежего воздуха в подвалы, гаражи.

Охлаждение электрооборудования

Обдув шкафов управления, частотных преобразователей, блоков питания, серверных стоек, сварочных аппаратов.

Бытовые и коммерческие системы

Интеграция в стеновые приточные клапаны, вытяжки для кухонь и санузлов в кафе, офисах, квартирах (как часть системы).

Оборудование OEM

Встраивание в качестве штатного вентилятора в воздушные завесы, осушители воздуха, тепловые пушки, сушильные камеры малой мощности.

Это «рабочая лошадка» для негламурных, но важных задач. Его выбирают не за бренд, а за оптимальное соотношение цены, характеристик и надежности. Он проигрывает вентиляторам с EC-двигателями в точности регулировки и энергоэффективности на частичных нагрузках, но выигрывает в цене и простоте. Для постоянной работы 24/7 в ответственных системах (например, охлаждение серверов) рекомендуется рассматривать модели с заявленным MTBF (наработкой на отказ).

Вопросы и ответы

Можно ли регулировать скорость этого вентилятора? +

Однофазный асинхронный двигатель с внешним ротором регулируется плохо. Стандартные симисторные регуляторы (диммеры) для него не подходят и могут вывести его из строя. Для регулирования скорости требуются специальные регуляторы напряжения для асинхронных двигателей малой мощности, но диапазон регулирования будет ограничен (примерно 70-100% от номинала), а эффективность снизится. Если требуется регулировка, лучше изначально выбирать вентиляторы с EC-двигателем.

Что означает «92/15» в маркировке модели? +

Скорее всего, это внутренний производственный код Weiguang, который может указывать на конкретное исполнение двигателя (длину, тип подшипников), тип кабеля или способ крепления. Для точной расшифровки необходимо обращаться к техническому паспорту производителя или к официальному дилеру, который может предоставить полную спецификацию на данную партию товара.

Идет ли в комплекте защитная решетка? +

В стандартной поставке YWF2E-200B-92/15-G, как правило, не включает защитную решетку. Вентилятор имеет монтажный фланец с отверстиями для крепления. Защитную решетку (сетку) необходимо приобретать отдельно, выбирая модель, совместимую с диаметром 200 мм и посадочными размерами фланца. Некоторые дилеры предлагают готовые комплекты «вентилятор + решетка».
