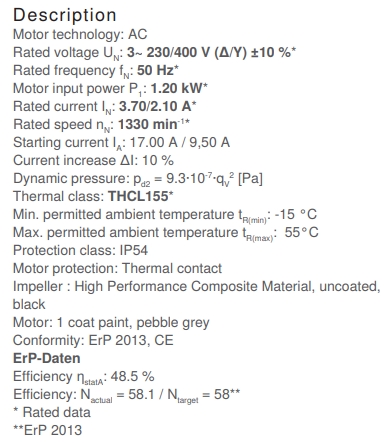

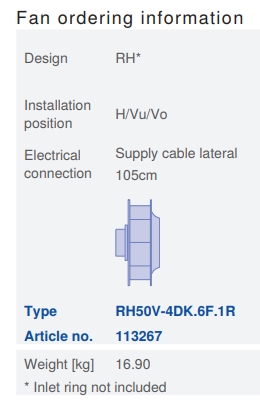

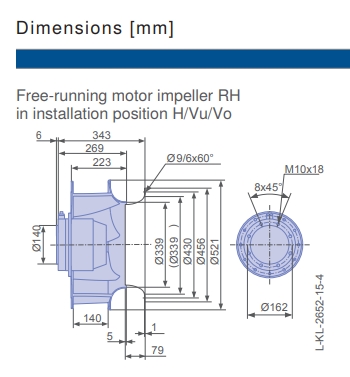

Вентилятор Ziehl-Abegg RH50V-4DK.6F.1R, арт. 113267

Тип, модель

RH50V-4DK.6F.1R

Артикул

113267

Серия

RH-Vpro

Типоразмер [мм]

500

Технология электродвигателя

Частота [Гц]

3~ 230/400 V (d/Y) ±10 %

Сеть, Hz

Класс ErP

2013, CE

Питание [В]

230/400

Вес [кг]

16,9

Мощность [кВт]

1,2

Частота вращения [об/мин]

1330

Производительность [м3/ч]

Номинальный ток, А

3,70/2,10

ΔI [%]

Конденсатор C, μF

Макс. допустимая температура перемещаемой среды (tr) °C

-15 - +55

Степень защиты IP [-]

IP54

Температурный диапазон, °С

Класс нагревостойкости изоляции THCL [-]

THCL155

Купить центробежный вентилятор Ziehl-Abegg RH50V-4DK.6F.1R (113267) в Москве | ВентПремиум

Центробежный вентилятор Ziehl-Abegg RH50V-4DK.6F.1R (арт. 113267)

Радиальный вентилятор с композитным рабочим колесом для систем кондиционирования, чиллеров и тепловых насосов. Двигатель переменного тока, левостороннее вращение, монтаж в любом положении. Доставка по Москве и России.

Центробежный вентилятор Ziehl-Abegg RH50V-4DK.6F.1R (артикул 113267) — это радиальный вентилятор с композитным рабочим колесом низкого давления для систем охлаждения. Исполнение: размер 500 мм, левостороннее вращение, двигатель переменного тока (AC), класс защиты IP44/IP54. Применяется в чиллерах, тепловых насосах, холодильном оборудовании и системах кондиционирования воздуха.

Техническое описание вентилятора для систем охлаждения

СПЕЦИАЛИЗИРОВАННЫЙ ВЕНТИЛЯТОР ДЛЯ ХОЛОДИЛЬНОЙ ТЕХНИКИ

Модель RH50V-4DK.6F.1R (артикул 113267) представляет собой центробежный вентилятор серии RH-V производства немецкой компании Ziehl-Abegg. Эта серия специально разработана для применения в составе холодильного оборудования, чиллеров, тепловых насосов и систем кондиционирования воздуха.

Особенность серии RH-V — использование композитного материала для рабочего колеса. Этот материал обладает оптимальным сочетанием прочности, легкости и коррозионной стойкости, что особенно важно для оборудования, работающего в условиях конденсации влаги и возможного воздействия химических веществ из хладагентов.

Конструкция включает радиальное рабочее колесо одностороннего всасывания с загнутыми назад лопатками, изготовленное из композитного материала. Вентилятор оснащен асинхронным двигателем переменного тока с внешним ротором, что обеспечивает компактность и эффективный теплоотвод.

Вентилятор предназначен для перемещения воздушных сред с температурой от -30°C до +60°C. Не предназначен для транспортировки агрессивных, взрывоопасных или химически активных сред.

Рабочее колесо из композитного материала низкого давления

Моторизованное колесо одностороннего всасывания с загнутыми назад лопатками

Двигатель переменного тока (AC) с внешним ротором

Класс защиты: IP44/IP54 (зависит от исполнения)

Монтажное положение вала: горизонтальное или вертикальное

Допустимая температура окружающей среды: от –30°C до +60°C

Специализированные области применения

Вентилятор RH50V-4DK.6F.1R разработан для интеграции в следующее оборудование:

Чиллеры и холодильные машины

Воздушное охлаждение конденсаторов в чиллерах с воздушным охлаждением

Тепловые насосы

Системы воздушного отбора тепла в воздушно-водяных тепловых насосах

Охлаждающее оборудование

Сухие градирни, драйкулеры, конденсаторные блоки

Системы кондиционирования

Центральные кондиционеры (AHU) и крышные установки (ROOFTOP)

Композитное рабочее колесо — ключевое преимущество для холодильной техники. По сравнению с металлическими колесами, композит меньше подвержен коррозии от конденсата, имеет меньший вес (что снижает нагрузку на подшипники) и работает тише. Это особенно важно для оборудования, устанавливаемого на крышах жилых и общественных зданий.

Конструктивные особенности и маркировка

Обозначение модели RH50V-4DK.6F.1R содержит полную информацию о конструкции:

RH50V — Радиальный вентилятор (Radial), размер 500 мм, серия V (специализированная для холодильной техники)
4DK — Асинхронный двигатель с внешним ротором (D), исполнение K, вариант 4
.6F — Исполнение с композитным рабочим колесом (F) и соответствующим конструктивным оформлением
.1R — Исполнение "Standard", левостороннее вращение (против часовой стрелки со стороны двигателя)

Серия V в линейке Ziehl-Abegg исторически создавалась для вентиляторов конденсаторов. Конструкция оптимизирована для работы с перепадом температур и в условиях повышенной влажности. Мотор-колесо с внешним ротором обеспечивает эффективное охлаждение двигателя за счет продува воздухом, что критически важно для круглосуточной работы холодильного оборудования.

Уникальные конструктивные особенности:

Композитный материал колеса: стекловолокно, усиленное полимерной матрицей
Аэродинамически оптимизированные лопатки для снижения шума
Двигатель с классом изоляции F (до 155°C) для надежной работы
Подшипники с консистентной смазкой, не требующие обслуживания
Корпус из оцинкованной стали с порошковым покрытием

Диаметр рабочего колеса: 500 мм (типоразмер 500)

Направление вращения: левостороннее (против часовой стрелки)

Тип подключения: трехфазное (3~ 400V 50Hz)

Класс энергоэффективности: соответствует IE2/IE3 (уточнять по каталогу)

Уровень звуковой мощности: 75-85 дБ(А) в зависимости от режима

Преимущества для холодильной техники

Ключевые преимущества, которые делают эту модель оптимальной для систем охлаждения:

Коррозионная стойкость композитного колеса к влажной среде

Низкий уровень шума благодаря оптимизированной аэродинамике

Универсальный монтаж в любом положении (горизонтально или вертикально)

Широкий температурный диапазон работы от -30°C до +60°C

Надежность и длительный срок службы в условиях непрерывной эксплуатации

Совместимость с системами управления холодильным оборудованием

Энергоэффективность за счет оптимального КПД в рабочей точке

Минимальное техническое обслуживание

Для производителей чиллеров важна не только надежность вентилятора, но и стабильность аэродинамических характеристик. Композитное колесо сохраняет свою геометрию в течение всего срока службы, не деформируется от термических нагрузок, что обеспечивает постоянство производительности системы охлаждения.

Технические параметры

Типоразмер и тип

Размер 500 V

Диаметр рабочего колеса 500 мм. Специализированная серия для холодильной техники.

Температурный диапазон

-30°C до +60°C

Широкий диапазон рабочих температур для различных климатических условий.

Защита и монтаж

IP44/IP54 / Любое положение

Степень защиты от проникновения. Возможность монтажа горизонтально или вертикально.

Направление вращения

Левостороннее

Вращение против часовой стрелки при взгляде со стороны двигателя.

Производительность вентилятора зависит от аэродинамического сопротивления теплообменника. Для типового применения в чиллере размером 500 мм можно ожидать производительность в диапазоне 8000-12000 м³/ч при давлении 150-300 Па. Точные параметры определяются по аэродинамическим характеристикам из каталога производителя.

Технологические особенности

Композитная технология рабочего колеса

Рабочее колесо из стекловолокна с полимерной матрицей. Обеспечивает высокую прочность при минимальном весе, отличную коррозионную стойкость и стабильность геометрии при температурных перепадах.

Коррозионная стойкость

Минимальный вес

Аэродинамика для низкого шума

Загнутые назад лопатки, оптимизированные методом CFD-моделирования. Снижают турбулентность и шум, что особенно важно для оборудования, устанавливаемого в жилых районах или на крышах общественных зданий.

Низкий уровень шума

CFD-оптимизация

Универсальный монтаж

Конструкция позволяет установку как в горизонтальном, так и в вертикальном положении без изменения характеристик. Это дает гибкость при компоновке оборудования.

Горизонтальный/вертикальный

Гибкость монтажа

Сравнение с вентиляторами общего назначения

Параметр

RH50V-4DK.6F.1R (для холодильной техники)

Вентиляторы общего назначения

Преимущество

Материал рабочего колеса

Композит (стекловолокно+полимер)

Сталь или алюминий

Лучшая коррозионная стойкость

Температурный диапазон

-30°C до +60°C

Обычно -20°C до +40°C

Шире для холодильных применений

Уровень шума

Оптимизирован для снижения

Стандартный

Тише

Класс защиты IP

IP44/IP54

Обычно IP54

Адекватная защита от брызг

Специализация

Для чиллеров и тепловых насосов

Общего назначения

Оптимизирован под задачу

Использование специализированного вентилятора для холодильной техники, а не вентилятора общего назначения, позволяет увеличить надежность системы в целом. Такие вентиляторы рассчитаны на специфичные режимы работы: постоянная нагрузка, работа в условиях конденсации, воздействие ультрафиолета (при наружной установке).

Подключение и управление

Вентилятор предназначен для стандартного трехфазного подключения:

В составе холодильного оборудования вентилятор обычно управляется контроллером чиллера или теплового насоса. Управление может быть ступенчатым (через реле) или плавным (через частотный преобразователь). Важно обеспечить соответствующую защиту цепи (автоматический выключатель, контактор, тепловое реле).

Электрические параметры:

Напряжение питания: 3~ 400V 50/60Hz
Подключение: через клеммную коробку IP54
Рекомендуемая защита: автоматический выключатель с характеристикой D
Управление: прямым включением или через частотный преобразователь
Дополнительно: возможно наличие термоконтактов для защиты двигателя

При установке в условиях возможного обледенения (наружные блоки в зимний период) необходимо предусмотреть систему антиобледенения или специальный режим работы. Несоблюдение этого требования может привести к повреждению вентилятора из-за дисбаланса.

Монтаж и эксплуатация

Монтаж вентилятора в холодильное оборудование имеет особенности:

При монтаже необходимо обеспечить правильную ориентацию вентилятора относительно теплообменника. Неправильное направление потока может снизить эффективность теплообмена на 20-30% и привести к перегреву компрессора.

Рекомендации по монтажу в чиллеры и тепловые насосы:

Обеспечить минимальные зазоры между колесом и корпусом согласно инструкции
Использовать виброизолирующие крепления для снижения передачи вибрации
Обеспечить защиту от попадания посторонних предметов в рабочее колесо
Проверить свободное вращение колеса перед первым пуском
Организовать правильный отвод конденсата из корпуса оборудования

Обслуживание: периодическая очистка лопаток от загрязнений

Контроль вибрации: при появлении повышенного шума

Проверка креплений: ежегодно или по регламенту

Срок службы: до 60 000 часов при нормальных условиях

Ответы на вопросы производителей холодильного оборудования

Почему именно композитное колесо для холодильной техники? +

Композитный материал обладает рядом преимуществ для холодильных применений: не подвержен коррозии от конденсата, имеет меньший вес (снижает нагрузку на подшипники), обладает хорошими демпфирующими свойствами (снижает шум), не меняет геометрию при температурных перепадах.

В условиях постоянного образования конденсата на теплообменнике стальные колеса могут корродировать, особенно в приморских регионах или в условиях агрессивной атмосферы. Композит полностью решает эту проблему, что увеличивает срок службы оборудования.

Можно ли регулировать скорость вращения? +

Да, скорость вращения можно регулировать с помощью частотного преобразователя. Это позволяет оптимизировать производительность в зависимости от температуры окружающего воздуха и нагрузки на чиллер, обеспечивая дополнительную экономию энергии.

Какая защита от обледенения требуется? +

При работе при отрицательных температурах возможно обледенение лопаток. Рекомендуется: использование вентиляторов с антиобледенительным покрытием (при наличии), организация периодического реверсивного режима работы (если допустимо по аэродинамике), установка нагревательных элементов перед вентилятором.

Какой срок поставки в Москву? +

Артикул 113267 обычно есть на складе ВентПремиум в Москве или доступен под заказ со сроком поставки 6-8 недель из Германии. Для производителей серийного оборудования возможны специальные условия и планирование поставок.

Для производителей холодильного оборудования, выпускающих серийную продукцию, рекомендуется заключать долгосрочные контракты на поставку компонентов. Это обеспечивает стабильность производства и возможность получения оптимальных ценовых условий.
