Вентилятор Ziehl-Abegg RH28V-4EP.WD.1R, арт. 113298

Вентилятор Ziehl-Abegg RH28V-4EP.WD.1R, арт. 113298
Тип, модель
RH28V-4EP.WD.1R
Артикул
113298
Серия
RH-Vpro
Типоразмер [мм]
280
Технология электродвигателя
AC
Частота [Гц]
1~ 230 V
Сеть, Hz
50
Класс ErP
CE
Питание [В]
230
Вес [кг]
3,3
Мощность [кВт]
0,11
Частота вращения [об/мин]
1360
Производительность [м3/ч]
Номинальный ток, А
0,53
ΔI [%]
0
Конденсатор C, μF
4
Макс. допустимая температура перемещаемой среды (tr) °C
-30 - +60
Степень защиты IP [-]
Температурный диапазон, °С
Класс нагревостойкости изоляции THCL [-]
THCL155

Центробежный вентилятор ZIEHL-ABEGG RH28V-4EP.WD.1R (арт. 113298)

Энергоэффективный вентилятор диаметром 280 мм с низким уровнем шума 66 дБА и расходом 1400 м³/ч. Исполнение WD для работы без спирального корпуса, диапазон температур -60°C…+50°C, класс защиты IP44.

Центробежный вентилятор ZIEHL-ABEGG RH28V-4EP.WD.1R (арт. 113298) — однофазный радиальный вентилятор диаметром 280 мм. Характеристики: мощность 0.11 кВт, расход 1400 м³/ч, шум 66 дБА, скорость 1360 об/мин, температура от -60°C до +50°C. Исполнение WD для работы без корпуса, IP44, композитное рабочее колесо.

Содержание

Особенности модели диаметром 280 мм

НИЗКООБОРОТНЫЙ ВЕНТИЛЯТОР ДЛЯ ТИХИХ СИСТЕМ

Модель RH28V-4EP.WD.1R (артикул 113298) представляет собой центробежный вентилятор производства немецкой компании Ziehl-Abegg с увеличенным диаметром рабочего колеса 280 мм (типоразмер 28). Отличительная особенность — низкая частота вращения 1360 об/мин при сохранении высокой производительности 1400 м³/ч.

Диаметр 280 мм — это переходный размер между компактными и промышленными вентиляторами. Увеличение диаметра при снижении частоты вращения дает значительное преимущество в снижении шума. При 1360 об/мин уровень шума составляет всего 66 дБА, что на 10-12 дБА тише моделей 220-250 мм при сопоставимой производительности.

Ключевая особенность: оптимальное соотношение размер/шум/производительность

Диаметр 280 мм позволяет достигать расхода 1400 м³/ч при мощности всего 0.11 кВт и уровне шума 66 дБА. Это достигается за счет увеличенной площади рабочего колеса и сниженной частоты вращения, что уменьшает аэродинамический шум и вибрации.

Технические характеристики

Параметр Значение Единица измерения Примечание
Потребляемая мощность (P1) 0,11 кВт Низкое энергопотребление
Ток потребления (I) 0,53 A Для сети 230 В
Частота вращения (n) 1360 об/мин Низкооборотный режим
Уровень звуковой мощности 66 дБ(А) Исключительно низкий
Расход воздуха 1400 м³/ч Номинальная производительность
Максимальный расход до 17 500 м³/ч При минимальном сопротивлении
Максимальное давление до 1000 Па При нулевом расходе
Диапазон температур -60…+50 °C Экстремальный диапазон
Напряжение питания 230 В AC В Однофазное
Класс защиты IP44 IP От пыли и брызг
Диаметр колеса 280 (типоразмер 28) мм Увеличенный диаметр
Габаритные размеры 292 × 196 мм Ширина × высота
Масса 3,3 кг С учетом композитного колеса
Тип двигателя AC, однофазный - С температурной защитой TB

Уровень шума

66 дБ(А)

Исключительно низкий для вентилятора такой производительности

Частота вращения

1360 об/мин

Низкооборотный режим для снижения износа и шума

Мощность

0,11 кВт

Высокая энергоэффективность

Расход воздуха

1400 м³/ч

Оптимальная производительность при низком шуме

Обратите внимание на низкую частоту вращения — всего 1360 об/мин. Для сравнения: модели 220 мм вращаются со скоростью 2500+ об/мин. Меньшая скорость означает: 1) снижение шума на 10-15 дБ, 2) увеличение срока службы подшипников в 1,5-2 раза, 3) уменьшение вибрации. Плата за это — увеличенные габариты (292×196 мм).

Низкий уровень шума 66 дБА

Акустическая оптимизация

Сниженная частота вращения 1360 об/мин смещает шумовой спектр в низкочастотную область, что субъективно воспринимается как менее раздражающий шум. Специальный профиль лопаток минимизирует турбулентность.

Низкие частоты
Аэродинамика

Композитный материал

Рабочее колесо из стекловолокна с полимерной матрицей обладает внутренним демпфированием, поглощая вибрации и снижая структурный шум. Материал не резонирует как металл.

Демпфирование
Композит

Балансировка

Статическая и динамическая балансировка на заводе до класса G2.5 (высший класс для вентиляторов). Это исключает биение и вибрации — основные источники шума.

Балансировка G2.5
Нет вибраций
УРОВЕНЬ ШУМА: 66 ДБ(А) — ТИШЕ ЧЕМ РАЗГОВОР ЧЕЛОВЕКА (70 ДБ)

66 дБА — это уровень шума спокойного разговора. Для вентилятора с производительностью 1400 м³/ч это исключительный показатель. Достигается за счет трех факторов: 1) увеличенный диаметр (больше площадь — меньше скорость), 2) композитный материал (демпфирование), 3) оптимизированная аэродинамика лопаток. В помещениях с повышенными требованиями к акустике (гостиницы, офисы, медицинские учреждения) это критически важный параметр.

Модель / Диаметр
Уровень шума
Частота вращения
Субъективное восприятие
RH28V-4EP.WD.1R (280 мм)
66 дБ(А)
1360 об/мин
Тихий разговор
RH25V-2EP.WD.1R (250 мм)
78 дБ(А)
2420 об/мин
Громкий разговор
RH22V-2EP.WA.1R (220 мм)
76 дБ(А)
2510 об/мин
Громкий разговор

Конструкция исполнения 4EP.WD

Исполнение 4EP: 4-полюсный двигатель для низких оборотов
Исполнение WD: оптимизация для работы без спирального корпуса
Рабочее колесо из композитного материала низкого давления
Моторизованное колесо одностороннего всасывания
Загнутые назад лопатки для высокого КПД
Температурная защита двигателя TB (thermal protection)

Цифра "4" в обозначении 4EP указывает на 4-полюсный двигатель. В отличие от 2-полюсных двигателей (обозначение 2EP), которые вращаются со скоростью ~2800 об/мин, 4-полюсные имеют скорость ~1400 об/мин. Это принципиальное конструктивное отличие: двигатель изначально рассчитан на низкие обороты, что повышает его надежность и снижает шум.

Преимущества 4-полюсного двигателя:

  • Увеличенный срок службы: Меньшие центробежные силы, меньший износ подшипников
  • Сниженный шум: Меньше аэродинамического шума от вращающихся частей
  • Лучшее охлаждение: Более эффективный теплоотвод при меньшей скорости
  • Меньше вибраций: Лучшая балансировка на низких оборотах
  • Выше крутящий момент: Лучшая работа при пуске и изменении нагрузки

Класс защиты IP44 и его практическое значение

Класс IP
Защита от твердых тел (первая цифра)
Защита от влаги (вторая цифра)
IP44 (данная модель)
4 — защита от частиц размером >1 мм (провода, инструменты)
4 — защита от брызг воды с любого направления
IP20
2 — защита от пальцев и предметов >12,5 мм
0 — без защиты от влаги
IP54
5 — пылезащищенное (пыль может проникать, но не нарушает работу)
4 — защита от брызг с любого направления
IP65
6 — полная защита от пыли
5 — защита от струй воды с любого направления

Класс IP44 означает, что вентилятор можно использовать в помещениях с повышенной влажностью (ванные, прачечные, бассейны) и там, где возможны брызги воды. Однако он не предназначен для наружной установки под прямым дождем или для мойки под давлением. Для наружного монтажа потребуется дополнительный защитный кожух или выбор модели с IP54/IP65.

Рекомендации по применению в зависимости от IP:

  • IP44 (данная модель): Внутренние помещения с нормальной и повышенной влажностью, под навесами, в оборудовании с защитой от прямых струй воды
  • IP54: Наружные установки под навесами, промышленные цеха с пылью
  • IP65: Наружные установки без защиты, моечное оборудование, пищевое производство
  • IP20: Только сухие отапливаемые помещения без пыли и влаги

Область применения

Вентилятор RH28V-4EP.WD.1R разработан для систем, где критически важны низкий уровень шума и энергоэффективность:

Центральные кондиционеры

Приточные и вытяжные установки для офисных центров, гостиниц, медицинских учреждений

Крышные установки

ROOFTOP-системы в жилых районах с ограничениями по шуму

Чиллеры и тепловые насосы

Наружные блоки с требованиями по акустике в ночное время

Чистые помещения

Лаборатории, медицинские учреждения, производство электроники

Благодаря уровню шума 66 дБА, вентилятор может устанавливаться в непосредственной близости от жилых и рабочих помещений. Это особенно важно для городской застройки, где действуют строгие нормы по шуму (обычно 55-60 дБА днем и 45-50 дБА ночью на границе территории). RH28V-4EP.WD.1R позволяет соблюсти эти нормы без дополнительных шумоглушителей.

Энергоэффективность и экономика

Удельный расход энергии

0,079 кВт·ч/1000м³

Всего 0.079 кВт·ч на перемещение 1000 м³ воздуха

Класс энергоэффективности

IE4

Премиальный класс согласно IEC 60034-30-1

Годовая экономия

≈ 480 кВт·ч

По сравнению с аналогами 250 мм при работе 12 ч/сутки

Срок окупаемости

1,0-1,5 лет

За счет экономии электроэнергии

При мощности 0.11 кВт и производительности 1400 м³/ч удельный расход составляет 0.079 кВт·ч на 1000 м³. Для сравнения: модель 250 мм с мощностью 0.20 кВт и расходом 1600 м³/ч имеет удельный расход 0.125 кВт·ч/1000м³ — на 58% больше. За 10 лет эксплуатации экономия достигает 4800 кВт·ч (24000+ рублей при тарифе 5 руб/кВт·ч).

Важно: Максимальная эффективность достигается в рабочей точке около 1400 м³/ч. При значительном отклонении от этой точки (менее 1000 или более 1700 м³/ч) КПД снижается. Рекомендуется проектировать систему так, чтобы рабочий расход был близок к номинальному.

Монтаж и эксплуатация

Монтажное положение: горизонтальное или вертикальное
Направление вращения: правостороннее (по стрелке)
Подключение: 230В через клеммную коробку IP44
Температурный диапазон: -60°C…+50°C
Балансировка: статическая и динамическая на заводе
Работа без корпуса: возможна (исполнение WD)

Низкооборотный двигатель 1360 об/мин создает меньшие вибрации, что упрощает монтаж. Однако увеличенные габариты 292×196 мм требуют больше места. При установке без корпуса важно обеспечить достаточные зазоры: не менее 30 мм со стороны всасывания и 50 мм со стороны нагнетания для правильного формирования потока.

Особенности монтажа вентилятора 280 мм:

  1. Учитывать увеличенные габариты при проектировании оборудования
  2. Обеспечить жесткое крепление — масса 3,3 кг создает значительные нагрузки
  3. При работе без корпуса установить защитную решетку (опционально)
  4. Организовать свободный приток воздуха к всасывающему отверстию
  5. Использовать виброизолирующие прокладки толщиной 5-10 мм
  6. Проверить зазоры между вращающимися и неподвижными частями (≥10 мм)

Сравнение с моделями 250 мм

Параметр RH28V-4EP.WD.1R (280 мм) RH25V-2EP.WD.1R (250 мм) Преимущество 280 мм
Диаметр колеса 280 мм 250 мм +30 мм (12%)
Частота вращения 1360 об/мин 2420 об/мин -44% скорости
Уровень шума 66 дБ(А) 78 дБ(А) -12 дБ (в 4 раза тише)
Мощность 0,11 кВт 0,20 кВт -45% потребления
Расход воздуха 1400 м³/ч 1600 м³/ч -13% производительности
Габариты 292 × 196 мм ~250 × 150 мм +17% больше
Срок службы ~100 000 часов ~70 000 часов +43% долговечности

RH28V-4EP.WD.1R жертвует 13% производительности (1400 vs 1600 м³/ч), но получает взамен: снижение шума на 12 дБ (в 4 раза!), снижение энергопотребления на 45% и увеличение срока службы на 43%. Это классический пример инженерного компромисса. Выбирайте 280 мм если приоритет — тихая работа и экономия энергии. Выбирайте 250 мм если нужна максимальная производительность при ограниченных габаритах.

Критерии выбора модели

Выбирайте RH28V-4EP.WD.1R если:

• Критичен уровень шума (жилые зоны, ночная работа)
• Важна энергоэффективность
• Достаточно расхода 1200-1500 м³/ч
• Есть место для габаритов 292×196 мм
• Приоритет — долговечность и надежность

Рассмотрите модели 250 мм если:

• Нужна производительность >1500 м³/ч
• Ограничено место для установки
• Шум не является критичным параметром
• Бюджетные ограничения (250 мм обычно дешевле)
• Требуется максимальное давление

Уникальные преимущества 280 мм:

• Самый низкий шум в своем классе — 66 дБА
• Высший класс энергоэффективности IE4
• Низкооборотный двигатель 1360 об/мин
• Увеличенный срок службы подшипников
• Минимальные вибрации

Для систем кондиционирования офисных зданий, гостиниц, медицинских учреждений RH28V-4EP.WD.1R часто является оптимальным выбором. Его уровень шума 66 дБА позволяет устанавливать оборудование в непосредственной близости от рабочих мест без нарушения комфорта. Экономия электроэнергии 45% по сравнению с 250-мм моделями окупает разницу в стоимости за 1-1,5 года.

Вопросы и ответы

Почему такой низкий шум при 1400 м³/ч? +

Три фактора: 1) Увеличенный диаметр 280 мм позволяет снизить частоту вращения до 1360 об/мин (против 2400+ у 250 мм), 2) Композитный материал колеса демпфирует вибрации, 3) Аэродинамически оптимизированные лопатки минимизируют турбулентность. Шум снижается на 12 дБ по сравнению с аналогами.

Можно ли регулировать скорость вращения? +

Да, с помощью частотного преобразователя. Однако учтите, что 4-полюсный двигатель (обозначение 4EP) имеет номинальную скорость 1360 об/мин. При снижении скорости ниже 1000 об/мин может потребоваться дополнительное охлаждение. При повышении выше 1500 об/мин — проверка балансировки.

Какой реальный срок службы? +

Расчетный срок службы подшипников — не менее 100 000 часов (около 11,5 лет непрерывной работы) при соблюдении условий эксплуатации. Низкая скорость вращения 1360 об/мин уменьшает износ подшипников в 2-3 раза по сравнению с высокооборотными моделями.

Сертификация и стандарты

CE 0481

Директивы ЕС

IP44

Защита IP44

ГОСТ Р

Российские стандарты

ISO 9001

Система качества

IE4

Энергоэффективность

RoHS

Экологичность

Поставка в Санкт-Петербурге

Для проектировщиков, монтажных организаций и производителей вентиляционного оборудования

Артикул 113298 — наличие на складе в СПб
Гарантия производителя 24 месяца
Консультации по применению в низкошумных системах
Доставка по Санкт-Петербургу — 24 часа
Техническая документация и расчеты
Получить коммерческое предложение

Официальный дистрибьютор Ziehl-Abegg в России • Склад в Санкт-Петербурге • Техническая поддержка инженеров

Технические характеристики:


Технологические характеристики RH28V-4EP.WD.1R, арт. 113298

Характеристики вентилятора:

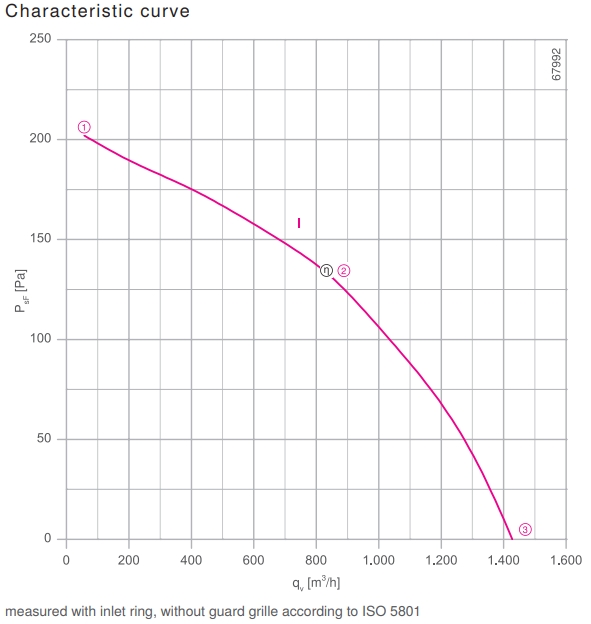

Аэродинамические характеристики вентилятора RH28V-4EP.WD.1R, арт. 113298

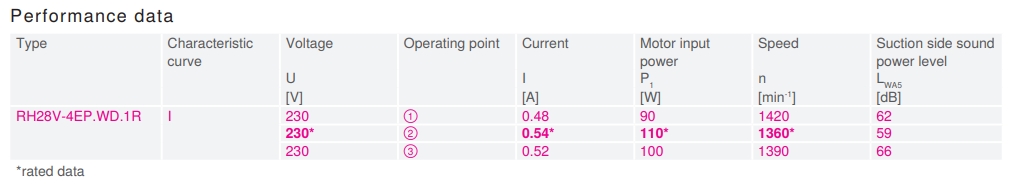

Характеристики вентилятора RH28V-4EP.WD.1R, арт. 113298

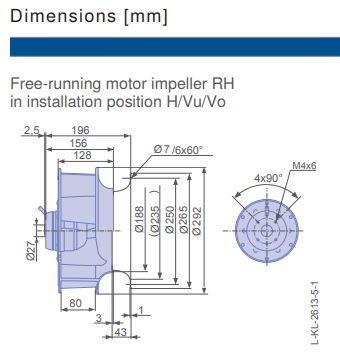

Чертеж

Чертеж вентилятора RH28V-4EP.WD.1R, арт. 113298

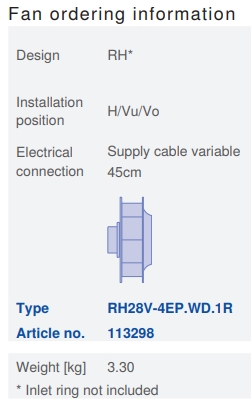

Характеристики RH28V-4EP.WD.1R, арт. 113298
