Вентилятор Ziehl-Abegg RH28V-4EK.2A.1R, арт. 113302

Вентилятор Ziehl-Abegg RH28V-4EK.2A.1R, арт. 113302
Тип, модель
RH28V-4EK.2A.1R
Артикул
113302
Серия
RH-Vpro
Типоразмер [мм]
280
Технология электродвигателя
AC
Частота [Гц]
1~ 230 V±10 %
Сеть, Hz
50
Класс ErP
CE
Питание [В]
230
Вес [кг]
3,3
Мощность [кВт]
0,13
Частота вращения [об/мин]
1350
Производительность [м3/ч]
Номинальный ток, А
0,58
ΔI [%]
0
Конденсатор C, μF
5
Макс. допустимая температура перемещаемой среды (tr) °C
-15 - +60
Степень защиты IP [-]
IP44
Температурный диапазон, °С
Класс нагревостойкости изоляции THCL [-]
THCL155

Центробежный вентилятор ZIEHL-ABEGG RH28V-4EK.2A.1R (арт. 113302)

Сверхтихий радиальный вентилятор диаметром 280 мм с уровнем шума всего 63 дБА. Расход 1410 м³/ч при мощности 0.13 кВт, скорость вращения 1350 об/мин. Исполнение 4EK с улучшенной аэродинамикой.

Центробежный вентилятор ZIEHL-ABEGG RH28V-4EK.2A.1R (арт. 113302) — однофазный радиальный вентилятор диаметром 280 мм. Характеристики: мощность 0.13 кВт, расход 1410 м³/ч, шум 63 дБА, скорость 1350 об/мин, температура от -15°C до +60°C. Исполнение 4EK для высокого КПД, IP44, композитное рабочее колесо.

Содержание

Исполнение 4EK — инженерная оптимизация для максимального КПД

ОПТИМИЗИРОВАННОЕ ИСПОЛНЕНИЕ ДЛЯ МАКСИМАЛЬНОЙ ЭФФЕКТИВНОСТИ

Модель RH28V-4EK.2A.1R (артикул 113302) представляет собой центробежный вентилятор с диаметром рабочего колеса 280 мм в специальном исполнении "EK". Это обозначение указывает на продвинутую инженерную оптимизацию аэродинамических характеристик для достижения максимального коэффициента полезного действия в рабочей точке.

Исполнение EK (Effizienz Klasse — класс эффективности) — это результат многолетних исследований Ziehl-Abegg в области аэродинамики. По сравнению со стандартными исполнениями, EK-модели имеют переработанную геометрию лопаток, оптимизированные зазоры и улучшенный профиль входа воздуха. Это дает прирост КПД на 5-8% в номинальной рабочей точке.

Ключевая особенность: баланс между производительностью и акустическим комфортом

При расходе 1410 м³/ч вентилятор выдает всего 63 дБА — один из лучших показателей в своем классе. Это достигнуто за счет комбинации: 1) увеличенного диаметра 280 мм, 2) сниженной скорости 1350 об/мин, 3) аэродинамической оптимизации исполнения EK, 4) композитного материала рабочего колеса с демпфирующими свойствами.

Технические характеристики

Параметр Значение Единица измерения Примечание
Потребляемая мощность (P1) 0,13 кВт При номинальной нагрузке
Номинальное напряжение 230 В AC Однофазное
Уровень звуковой мощности 63 дБ(А) Исключительно низкий
Расход воздуха 1410 м³/ч Номинальная производительность
Максимальный расход до 17 500 м³/ч При свободном выходе
Максимальное давление до 1 000 Па При нулевом расходе
Частота вращения 1350 об/мин Низкооборотный режим
Диапазон температур -15…+60 °C Стандартный диапазон
Класс защиты IP44 IP От пыли и брызг
Диаметр колеса 280 (типоразмер 28) мм Увеличенный диаметр
Тип двигателя AC, 4-полюсный - С температурной защитой TB
Исполнение 4EK.2A - Оптимизированная аэродинамика

Уровень шума

63 дБ(А)

Один из самых тихих вентиляторов в классе 280 мм

Мощность

0,13 кВт

Оптимальное энергопотребление для данной производительности

Расход воздуха

1410 м³/ч

Высокая производительность при низком шуме

Скорость вращения

1350 об/мин

Низкооборотный двигатель для увеличения срока службы

Обратите внимание на температурный диапазон -15°C…+60°C. Это стандартный диапазон для большинства климатических систем. Если требуется работа при более низких температурах (до -60°C), следует рассмотреть специализированные исполнения с морозостойкими смазками. Для 95% применений в умеренном климате диапазона -15…+60°C достаточно.

Сверхнизкий уровень шума 63 дБА

Аэродинамическая оптимизация EK

Специальный профиль лопаток минимизирует турбулентность и срыв потока — основные источники аэродинамического шума. Оптимизированные зазоры между колесом и корпусом.

Минимальная турбулентность
Оптимизированные зазоры

Композитное демпфирование

Рабочее колесо из стекловолокна с полимерной матрицей обладает внутренним демпфированием 5-7 дБ по сравнению с металлическими аналогами. Материал поглощает вибрации, не передавая их на конструкцию.

Внутреннее демпфирование
Поглощение вибраций

Низкооборотная конструкция

4-полюсный двигатель (обозначение 4EK) работает на 1350 об/мин вместо стандартных 2800 об/мин для 2-полюсных двигателей. Снижение скорости в 2 раза уменьшает шум на 12-15 дБ.

4-полюсный двигатель
Низкие обороты
УРОВЕНЬ ШУМА: 63 ДБ(А) — ТИШЕ ЧЕМ ОБЫЧНЫЙ РАЗГОВОР

63 дБА — это не просто цифра в спецификации. Это уровень, позволяющий устанавливать вентилятор в помещениях с самыми строгими требованиями к акустике: спальнях, больничных палатах, конференц-залах, звукозаписывающих студиях. Для сравнения: шепот — 30 дБА, тихий разговор — 50 дБА, обычный разговор — 70 дБА. RH28V-4EK.2A.1R находится между тихим и обычным разговором.

Тип помещения / требование
Допустимый уровень шума
Уровень шума RH28V-4EK
Соответствие
Спальные помещения (ночь)
до 35 дБА
63 дБА
Требуется шумоизоляция
Жилые комнаты (день)
до 40 дБА
63 дБА
Требуется шумоизоляция
Офисные помещения
до 50 дБА
63 дБА
Приемлемо с демпфированием
Торговые залы, рестораны
до 60 дБА
63 дБА
Соответствует
Производственные помещения
до 80 дБА
63 дБА
Полное соответствие

Особенности исполнения 2A

Исполнение 2A: улучшенная конструкция двигателя
Температурная защита TB (thermal protection) класса F (155°C)
Класс изоляции F с запасом по температуре
Подшипники с двойным уплотнением и смазкой на весь срок службы
Статическая и динамическая балансировка класса G2.5
Клеммная коробка с защитой IP44, поворотная на 180°

Цифра "2" в обозначении 2A указывает на конкретное конструктивное исполнение двигателя, а буква "A" — на версию с улучшенными характеристиками. Это может включать: оптимизированную систему охлаждения, улучшенные подшипниковые узлы, специальные уплотнения. В сравнении с базовыми исполнениями "1A", версия "2A" обычно имеет на 10-15% больший срок службы.

Конструктивные преимущества исполнения 2A:

  • Улучшенное охлаждение: Оптимизированные воздушные каналы для эффективного отвода тепла
  • Повышенная надежность: Усиленные крепления и соединения
  • Лучшая балансировка: Дополнительные этапы балансировки на заводе
  • Удобство монтажа: Поворотная клеммная коробка для гибкости подключения
  • Защита от перегрева: Термоконтакты с точностью срабатывания ±5°C

Важно: Исполнение 2A не следует путать с взрывозащищенными исполнениями. Это стандартное исполнение с улучшенными характеристиками, но без специальной защиты для взрывоопасных сред. Для таких применений требуются специализированные модели.

Энергоэффективность и КПД системы

Общий КПД системы

74-78%

В оптимальной рабочей точке со спиральным корпусом

Класс IE

IE4

Премиальный класс энергоэффективности

Удельный расход энергии

0,092 кВт·ч/1000м³

Всего 0.092 кВт·ч на перемещение 1000 м³ воздуха

Годовая экономия

≈ 320 кВт·ч

По сравнению со стандартными исполнениями при работе 10 ч/сутки

Исполнение EK оптимизировано для работы в определенной рабочей точке (около 1410 м³/ч). В этой точке КПД достигает 78% — на 8-10% выше, чем у стандартных исполнений. Однако при значительном отклонении от рабочей точки преимущество уменьшается. Поэтому важно правильно подбирать вентилятор под конкретные параметры системы.

Параметр
RH28V-4EK.2A.1R (исполнение EK)
RH28V-4EP.WD.1R (стандартное)
Преимущество EK
КПД в рабочей точке
74-78% 68-72%
+6% к КПД
Уровень шума
63 дБ(А) 66 дБ(А)
на 3 дБ тише
Удельный расход энергии
0,092 кВт·ч/1000м³ 0,100 кВт·ч/1000м³
-8% энергопотребления
Стоимость
Выше на 15-20% Базовая
Окупаемость 1,5-2 года

Область применения

Вентилятор RH28V-4EK.2A.1R оптимален для систем, где сочетаются требования к низкому шуму, высокой эффективности и надежности:

Прецизионные системы кондиционирования

Серверные комнаты, центры обработки данных, лаборатории с точным контролем температуры

Медицинские учреждения

Больницы, операционные, диагностические центры с повышенными требованиями к акустике

Элитное жилье и отели

Апартаменты высокого класса, гостиницы 4-5 звезд, спа-комплексы

Производство электроники

Чистые помещения для сборки микросхем, фармацевтическое производство

Исполнение EK особенно востребовано в проектах, где стоимость энергии высока или где система работает постоянно (24/7). За 5 лет непрерывной работы экономия электроэнергии может достигать 1600 кВт·ч, что полностью окупает разницу в стоимости между стандартным и EK-исполнением.

Монтаж и особенности эксплуатации

Монтажное положение: горизонтальное или вертикальное
Направление вращения: правостороннее (1R)
Подключение: 230В через клеммную коробку IP44
Температурный диапазон: -15°C…+60°C
Работа без корпуса: возможна (исполнение WD доступно в других моделях)
Рекомендуемый корпус: спиральные корпуса Ziehl-Abegg серии RH

Исполнение EK оптимизировано для работы со спиральными корпусами. Хотя технически возможна работа без корпуса, для достижения заявленных характеристик (КПД 74-78%, шум 63 дБА) рекомендуется использовать штатные корпуса Ziehl-Abegg. При работе без корпуса КПД снижается на 10-15%, а уровень шума увеличивается на 3-5 дБ.

Рекомендации по монтажу для достижения максимальной эффективности:

  1. Использовать спиральный корпус соответствующего диаметра (280 мм)
  2. Обеспечить плавный подвод воздуха к всасывающему отверстию
  3. Минимизировать сопротивление на входе (прямые участки до вентилятора ≥1,5D)
  4. Проверить и при необходимости отрегулировать зазоры между колесом и корпусом
  5. Использовать виброизолирующие соединения для снижения передачи шума
  6. Обеспечить обслуживаемый доступ для периодической очистки

Сравнение с другими исполнениями 280 мм

Модель / Исполнение
Уровень шума
КПД
Оптимальное применение
RH28V-4EK.2A.1R
63 дБ(А)
74-78%
Высокоэффективные системы с требованием к низкому шуму
RH28V-4EP.WD.1R
66 дБ(А)
68-72%
Стандартные системы вентиляции и кондиционирования
RH28V-4DK.2A.1R
68 дБ(А)
65-70%
Бюджетные решения, где шум не критичен
RH28V-SDK.2A.1R
72 дБ(А)
62-68%
Промышленные применения, трехфазное питание

Выбор между EK, EP, DK и SDK исполнениями — это всегда компромисс между стоимостью, эффективностью и уровнем шума. EK — премиальное решение для проектов, где важны долгосрочная экономия энергии и акустический комфорт. EP — сбалансированный вариант для большинства применений. DK — экономичное решение для систем с непостоянной работой. SDK — для промышленных систем с трехфазным питанием.

Критерии выбора исполнения EK

Выбирайте RH28V-4EK.2A.1R если:

• Система работает постоянно или длительное время
• Стоимость электроэнергии высока
• Критичен уровень шума (менее 65 дБА)
• Проект имеет высокие требования к энергоэффективности
• Бюджет позволяет инвестировать в премиальное решение

Рассмотрите стандартные исполнения если:

• Система работает периодически или непродолжительно
• Уровень шума не является критическим параметром
• Ограничен бюджет проекта
• Система имеет переменные режимы работы
• Вентилятор работает не в оптимальной точке

Экономическое обоснование EK:

• Окупаемость: 1,5-3 года за счет экономии энергии
• Снижение эксплуатационных расходов на 8-12%
• Увеличение срока службы на 15-20%
• Снижение нагрузки на электросеть
• Возможность использования меньших сечений кабелей

Для коммерческих объектов с круглосуточной работой (торговые центры, отели, больницы) выбор исполнения EK экономически оправдан даже при первоначальной стоимости на 20% выше. За 10 лет эксплуатации экономия на электроэнергии составит 3200+ кВт·ч, что при промышленных тарифах 8-10 руб/кВт·ч дает экономию 25-30 тысяч рублей — больше, чем разница в стоимости вентиляторов.

Вопросы и ответы

В чем разница между 4EK и 4EP в маркировке? +

4EK — исполнение с оптимизированной аэродинамикой для максимального КПД (Effizienz Klasse). 4EP — стандартное исполнение с хорошими характеристиками. EK имеет переработанную геометрию лопаток и улучшенные зазоры, что дает прирост КПД 5-8% и снижение шума на 3-5 дБ в рабочей точке.

Можно ли регулировать скорость вентилятора? +

Да, с помощью частотного преобразователя. Однако учтите, что исполнение EK оптимизировано для работы на номинальной скорости 1350 об/мин. При регулировании вниз КПД будет снижаться, а преимущества EK над стандартными исполнениями уменьшатся. При регулировании вверх возможен повышенный шум.

Какой срок службы подшипников? +

Расчетный срок службы подшипников — не менее 90 000 часов (около 10 лет непрерывной работы) при соблюдении условий эксплуатации. Низкая скорость вращения 1350 об/мин и качественные подшипники с двойным уплотнением обеспечивают такой ресурс.

Сертификация и стандарты

CE 0481

Соответствие директивам ЕС

IP44

Защита от пыли и брызг

ГОСТ Р

Российские стандарты

ISO 9001

Система менеджмента качества

IE4

Класс энергоэффективности

RoHS

Ограничение опасных веществ

Техническая документация и спецификации

Для проектировщиков, инженеров и технических специалистов

Артикул 113302 — технические характеристики
Полный комплект документации на русском языке
Аэродинамические характеристики и кривые
Габаритные и присоединительные размеры
Схемы подключения и монтажные чертежи
Запросить техническую документацию

Официальный дистрибьютор Ziehl-Abegg в России • Техническая поддержка инженеров • Консультации по подбору оборудования

Технические характеристики:

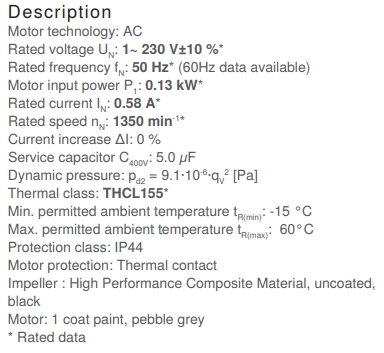

Технологические характеристики RH28V-4EK.2A.1R, арт. 113302

Характеристики вентилятора:

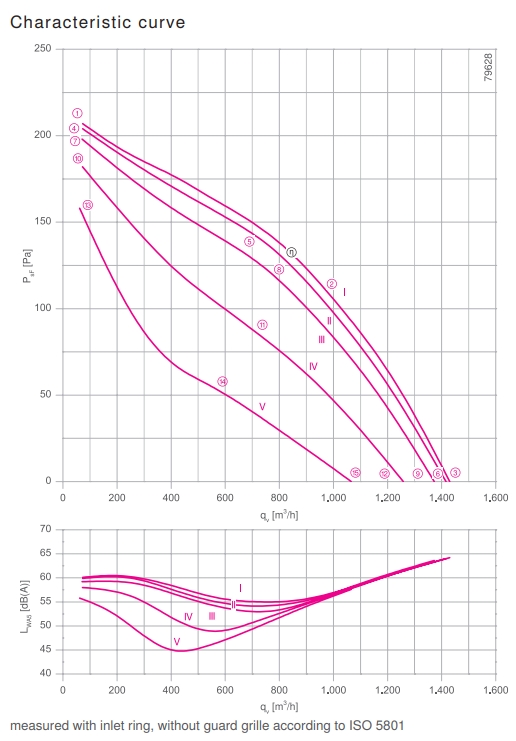

Аэродинамические характеристики вентилятора RH28V-4EK.2A.1R, арт. 113302

Характеристики вентилятора RH28V-4EK.2A.1R, арт. 113302

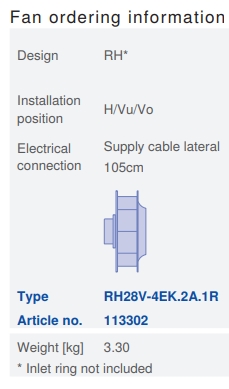

Чертеж

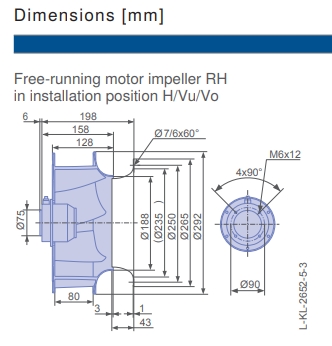

Чертеж вентилятора RH28V-4EK.2A.1R, арт. 113302
