Вентилятор Ziehl-Abegg RH28V-4DK.2A.1R, арт. 113258

Тип, модель

RH28V-4DK.2A.1R

Артикул

113258

Серия

RH-Vpro

Типоразмер [мм]

280

Технология электродвигателя

Частота [Гц]

3~ 230/400 V (d/Y) ±10 %

Сеть, Hz

50/60

Класс ErP

Питание [В]

230/400

Вес [кг]

3,3

Мощность [кВт]

0,09

Частота вращения [об/мин]

1390

Производительность [м3/ч]

Номинальный ток, А

0,42/0,24

ΔI [%]

Конденсатор C, μF

Макс. допустимая температура перемещаемой среды (tr) °C

-15 - +60

Степень защиты IP [-]

IP44

Температурный диапазон, °С

Класс нагревостойкости изоляции THCL [-]

THCL155

Центробежный вентилятор ZIEHL-ABEGG RH28V-4DK.2A.1R (арт. 113258)

Радиальный вентилятор 280 мм с композитным колесом. Расход 1480 м³/ч, мощность 0,09 кВт, шум 64 дБА. Рабочая температура от -30°C до +60°C.

RH28V-4DK.2A.1R (арт. 113258) — центробежный вентилятор Ziehl-Abegg. Мощность 0,09 кВт, напряжение 230–400 В, расход 1480 м³/ч, шум 64 дБА, скорость 1390 об/мин. Рабочее колесо из композитного материала, загнутые назад лопатки. Класс защиты IP44, температурный диапазон -30°C...+60°C.

Описание модели

Центробежный вентилятор RH28V-4DK.2A.1R (арт. 113258) предназначен для систем вентиляции, кондиционирования и охлаждения. Исполнение DK обеспечивает баланс между производительностью, энергопотреблением и стоимостью.

Исполнение DK — стандартное решение для большинства типовых задач. Отличается надежностью и стабильностью характеристик.

Основные преимущества

Композитное рабочее колесо низкого давления, моторизованное колесо одностороннего всасывания с загнутыми назад лопатками. Возможность работы без спирального корпуса.

Технические характеристики

Параметр	Значение	Единица
Мощность (P1)	0,09	кВт
Напряжение	230–400	В AC
Уровень шума	64	дБ(А)
Расход воздуха	1480	м³/ч
Скорость вращения	1390	об/мин
Диапазон температур	-30…+60	°C
Класс защиты	IP44	IP
Типоразмер	280	мм
Тип двигателя	AC, 4-полюсный	-

Мощность

0,09 кВт

Низкое энергопотребление

Расход воздуха

1480 м³/ч

Высокая производительность

Уровень шума

64 дБ(А)

Комфортный уровень

Температура

-30°C…+60°C

Расширенный диапазон

Конструктивные особенности

Композитное колесо

Рабочее колесо из композитного материала низкого давления. Легкое, коррозионностойкое, с демпфирующими свойствами.

Двигатель и защита

Двигатель переменного тока AC с температурной защитой TB. Класс защиты IP44/IP54. Тепловой класс THCL155.

Балансировка и монтаж

Двигатель и колесо статически и динамически сбалансированы. Монтажное положение вала может быть горизонтальным или вертикальным.

Загнутые назад лопатки для широкого рабочего диапазона

Возможность работы без спирального корпуса

Температурная защита двигателя ТB

Класс защиты IP44/IP54

Подшипники с двойным уплотнением

Область применения

Вентилятор RH28V-4DK.2A.1R применяется в различных системах:

Кондиционирование воздуха

Приточные и вытяжные установки, центральные кондиционеры.

Холодильные технологии

Конденсаторные блоки, испарители, охладители.

Тепловые насосы

Агрегаты отбора тепла из наружного воздуха.

Оборудование охлаждения

Чиллеры, градирни, системы охлаждения технологических процессов.

Монтаж и эксплуатация

Положение: горизонтальное или вертикальное

Вращение: правостороннее (1R)

Подключение: 230-400В через клеммную коробку

Температура: -30°C…+60°C

Работа без корпуса: возможна

При монтаже без корпуса обеспечьте плавный подвод воздуха. Для максимальной эффективности рекомендуется использовать штатные спиральные корпуса.

Вопросы и ответы

Что означает маркировка 4DK.2A.1R? +

4 — 4-полюсный двигатель, DK — тип исполнения, 2A — версия двигателя, 1R — правостороннее вращение.

Можно ли регулировать скорость? +

Да, с помощью частотного преобразователя. Диапазон регулирования 30-100%.

Сертификация

CE

Соответствие ЕС

IP44

Защита от пыли и брызг

ГОСТ Р

Российские стандарты

Техническая документация

Для проектировщиков и технических специалистов

Запросить документацию

Официальный дистрибьютор Ziehl-Abegg в России • Санкт-Петербург

Технические характеристики:

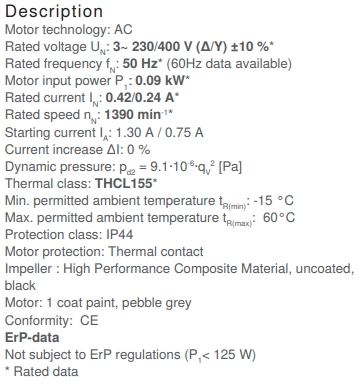

Технологические характеристики RH28V-4DK.2A.1R, арт. 113258

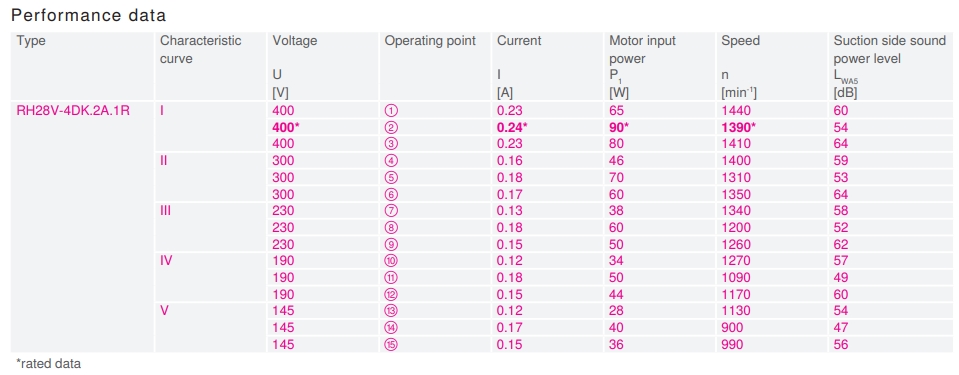

Характеристики вентилятора:

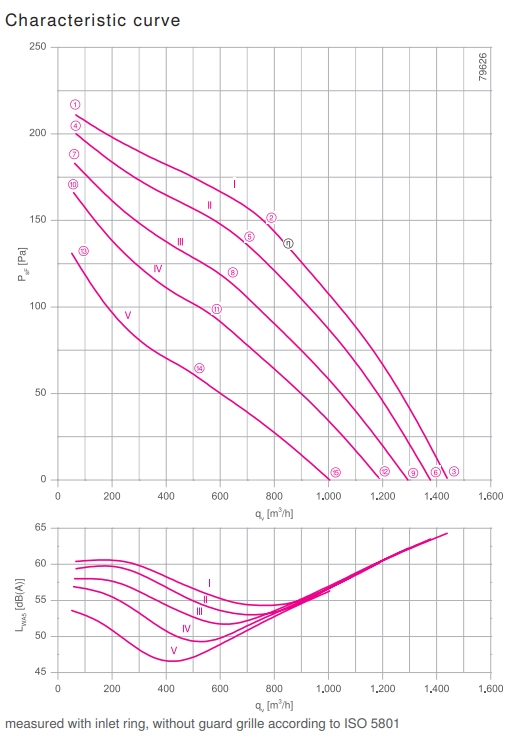

Аэродинамические характеристики вентилятора RH28V-4DK.2A.1R, арт. 113258

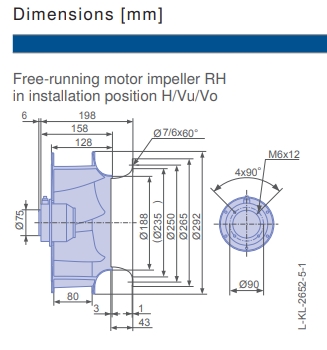

Чертеж
