Вентилятор Ziehl-Abegg RH25V-2EP.WD.1R, арт. 113237

Тип, модель

RH25V-2EP.WD.1R

Артикул

113237

Серия

RH-Vpro

Типоразмер [мм]

250

Технология электродвигателя

Частота [Гц]

1~ 230 V

Сеть, Hz

Класс ErP

Питание [В]

230

Вес [кг]

3,1

Мощность [кВт]

0,2

Частота вращения [об/мин]

2420

Производительность [м3/ч]

Номинальный ток, А

0,86

ΔI [%]

Конденсатор C, μF

Макс. допустимая температура перемещаемой среды (tr) °C

-30 - +60

Степень защиты IP [-]

Температурный диапазон, °С

Класс нагревостойкости изоляции THCL [-]

THCL155

Центробежный вентилятор ZIEHL-ABEGG RH25V-2EP.WD.1R (арт. 113237)

Мощный радиальный вентилятор диаметром 250 мм с расходом 1600 м³/ч. Работает в экстремальных условиях от -60°C до +50°C, оптимизирован для систем охлаждения и вентиляции. Возможность работы без спирального корпуса.

Центробежный вентилятор ZIEHL-ABEGG RH25V-2EP.WD.1R (арт. 113237) — однофазный радиальный вентилятор диаметром 250 мм. Характеристики: мощность 0.20/0.26 кВт, расход 1600 м³/ч, шум 78 дБА, температура от -60°C до +50°C. Исполнение WD для работы без спирального корпуса, IP44, композитное рабочее колесо.

Назначение и ключевые особенности

ВЕНТИЛЯТОР ДЛЯ ЭКСТРЕМАЛЬНЫХ ТЕМПЕРАТУР

Модель RH25V-2EP.WD.1R (артикул 113237) представляет собой центробежный вентилятор производства немецкой компании Ziehl-Abegg с диаметром рабочего колеса 250 мм. Конструкция специально разработана для работы в системах, где требуется высокая надежность в условиях экстремальных температур от -60°C до +50°C.

Модель WD (от "without housing" — без корпуса) отличается от стандартных исполнений усиленной конструкцией и оптимизацией для работы в открытом исполнении. Это позволяет использовать вентилятор в составе готового оборудования без дополнительных спиральных корпусов, что снижает габариты и стоимость системы.

Уникальная особенность: экстремальный температурный диапазон

Диапазон рабочих температур от -60°C до +50°C — один из самых широких в линейке Ziehl-Abegg. Это достигается за счет специальных подшипниковых узлов, морозостойких смазок и композитного материала рабочего колеса, не теряющего прочность при низких температурах.

Технические параметры

Параметр	50 Гц	60 Гц	Единица измерения
Потребляемая мощность (P1)	0,20	0,26	кВт
Ток потребления (I)	0,86	1,15	A
Частота вращения (n)	2420	2430	об/мин
Уровень звуковой мощности	78		дБ(А)
Расход воздуха	1600		м³/ч
Максимальный расход	до 17 500		м³/ч
Максимальное давление	до 1000		Па
Диапазон температур	-60…+50		°C
Напряжение питания	230 В AC		В
Класс защиты	IP44		IP
Диаметр колеса	250 (типоразмер 25)		мм
Масса	3,1		кг

Номинальный расход

1600 м³/ч

Оптимальная производительность в рабочей точке

Максимальный расход

17 500 м³/ч

Пиковая производительность при низком сопротивлении

Мощность

0,20/0,26 кВт

50/60 Гц

Высокая мощность для преодоления сопротивления

Давление

до 1000 Па

Высокое давление для сложных систем

Обратите внимание на разницу между номинальным расходом (1600 м³/ч) и максимальным (до 17 500 м³/ч). Первый — оптимальная рабочая точка с высоким КПД. Второй — предельная возможность при минимальном сопротивлении системы. Для долговечной работы рекомендуется проектировать систему ближе к номинальным параметрам.

Экстремальный температурный режим

Работа при -60°C

Специальные морозостойкие подшипниковые смазки, композитное колесо, устойчивое к охрупчиванию, усиленная изоляция обмоток двигателя.

Арктическое исполнение

Морозостойкость

Работа при +50°C

Эффективный теплоотвод от двигателя, температурная защита TB, класс изоляции F (до 155°C), термостойкие материалы.

Жаркий климат

Термостойкость

Циклические нагрузки

Конструкция выдерживает многократные циклы нагрева/охлаждения без потери характеристик и герметичности.

Термоциклирование

Надежность

Диапазон -60°C…+50°C — это не просто маркетинговые цифры. Каждый вентилятор этой серии проходит испытания в термокамере с циклированием температуры. Особое внимание уделено подшипникам: при -60°C обычные смазки загустевают, что приводит к повышенному износу. В RH25V-2EP.WD.1R используется специальная низкотемпературная смазка.

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН: -60°C … +50°C

Важно: При работе при отрицательных температурах ниже -30°C возможна конденсация влаги на лопатках с последующим обледенением. Рекомендуется установка систем антиобледенения или периодический контроль при наружном монтаже.

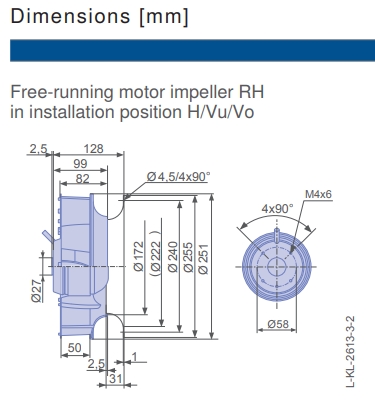

Конструкция исполнения WD (без корпуса)

Рабочее колесо из композитного материала низкого давления

Моторизованное колесо одностороннего всасывания с загнутыми назад лопатками

Аэродинамическая оптимизация для работы без спирального корпуса

Усиленная конструкция крепления двигателя

Дополнительные ребра жесткости на кожухе

Защита IP44 от проникновения пыли и брызг воды

Исполнение WD имеет принципиальные отличия от стандартных моделей. Лопатки рабочего колеса имеют измененный профиль с учетом отсутствия спирального корпуса — поток формируется иначе. Крепление двигателя усилено для компенсации вибраций, которые в корпусных моделях гасятся конструкцией корпуса.

Преимущества безкорпусной установки:

Экономия места: Уменьшение габаритов оборудования на 30-40%
Снижение веса: Отсутствие металлического корпуса уменьшает массу системы
Гибкость компоновки: Возможность нестандартного расположения в оборудовании
Экономия средств: Исключение стоимости корпуса из сметы
Упрощение обслуживания: Прямой доступ к рабочему колесу

Область применения

Вентилятор RH25V-2EP.WD.1R разработан для следующих применений:

Холодильные установки

Конденсаторы чиллеров, холодильные машины для низкотемпературных камер

Тепловые насосы

Воздушные тепловые насосы для отопления и ГВС в северных регионах

Наружные блоки VRV/VRF

Мультизональные системы кондиционирования для всесезонной работы

Промышленное охлаждение

Охлаждение технологического оборудования, сухие градирни

Благодаря температурному диапазону -60°C…+50°C, вентилятор может работать в самых суровых климатических условиях: на Крайнем Севере, в высокогорье, в промышленных холодильниках. При этом он сохраняет работоспособность и в жарком климате, что делает его универсальным решением для оборудования, поставляемого в разные регионы.

Преимущества безкорпусной работы

Параметр

RH25V-2EP.WD.1R (без корпуса)

Стандартный вентилятор с корпусом

Преимущество

Габариты

Только рабочее колесо + двигатель

Колесо + корпус (+30-40%)

Компактнее

Масса

3,1 кг

5-7 кг (с корпусом)

Легче на 40-50%

Стоимость системы

Только вентилятор

Вентилятор + корпус

Дешевле на 20-30%

Гибкость монтажа

Любое положение, интеграция в оборудование

Ограничено конструкцией корпуса

Более гибко

Обслуживание

Прямой доступ к колесу

Требуется демонтаж корпуса

Проще

Для производителей серийного оборудования (чиллеров, тепловых насосов, крышных кондиционеров) использование вентиляторов в исполнении WD дает ощутимую экономию. Только на стоимости корпуса можно сэкономить 3-5 тысяч рублей на единицу продукции. При серийном выпуске это десятки и сотни тысяч рублей экономии.

Монтаж и эксплуатация

Монтажное положение: горизонтальное или вертикальное

Направление вращения: правостороннее (по стрелке)

Подключение: 230В через клеммную коробку IP44

Защита: температурная TB, класс изоляции F

Балансировка: статическая и динамическая на заводе

Режимы работы: автоматическое переключение 50/60 Гц

При монтаже без корпуса критически важно обеспечить правильное направление воздушного потока и достаточные зазоры между вращающимися и неподвижными частями. Рекомендуемый зазор между лопатками и окружающими конструкциями — не менее 10% диаметра колеса (25 мм для данной модели).

Особенности монтажа в исполнении WD:

Спроектировать направляющий кожух для формирования потока (опционально)
Обеспечить жесткое крепление двигателя через штатные отверстия
Установить защитную решетку со стороны всасывания (при необходимости)
Организовать свободный приток воздуха к всасывающему отверстию
Использовать виброизолирующие прокладки для снижения шума
Проверить балансировку после установки в оборудование

Сравнение с моделями 220 мм

Параметр	RH25V-2EP.WD.1R (250 мм)	RH22V-2EP.WA.1R (220 мм)	Преимущество 250 мм
Диаметр колеса	250 мм	220 мм	+30 мм (14%)
Номинальный расход	1600 м³/ч	980 м³/ч	+63% производительности
Мощность (50 Гц)	0,20 кВт	0,10 кВт	+100% мощности
Масса	3,1 кг	2,0 кг	+55% массы
Температурный диапазон	-60…+50°C	-30…+60°C	Шире в минусовой зоне
Исполнение	WD (без корпуса)	WA (со спиральным корпусом)	Более гибкое применение

Увеличение диаметра с 220 до 250 мм дает нелинейный прирост характеристик. При росте диаметра на 14% производительность увеличивается на 63%, а потребляемая мощность — на 100%. Это связано с квадратичной зависимостью производительности от диаметра колеса. Выбирайте 250 мм при необходимости высокой производительности и готовности к повышенному энергопотреблению.

Критерии выбора модели

Выбирайте RH25V-2EP.WD.1R если:

• Требуется расход > 1200 м³/ч
• Работа при температурах ниже -30°C
• Необходима интеграция в оборудование без корпуса
• Система имеет высокое аэродинамическое сопротивление

Рассмотрите модели 220 мм если:

• Достаточно расхода до 1000 м³/ч
• Температуры не опускаются ниже -30°C
• Планируется использование со спиральным корпусом
• Ограничен бюджет или требования по энергопотреблению

Ключевые преимущества WD.1R:

• Экстремальный температурный диапазон
• Возможность работы без корпуса
• Высокая производительность
• Универсальность применения

Для систем охлаждения мощностью 20-40 кВт RH25V-2EP.WD.1R часто является оптимальным выбором. Он обеспечивает достаточный расход воздуха для эффективного теплоотвода, работает в широком температурном диапазоне и может быть интегрирован непосредственно в конструкцию охладителя без громоздкого спирального корпуса.

Вопросы и ответы

Можно ли использовать с спиральным корпусом? +

Технически возможно, но не оптимально. Исполнение WD оптимизировано для работы без корпуса. При установке в спиральный корпус КПД будет на 5-8% ниже, чем у специализированных моделей WA или WC. Рекомендуется использовать без корпуса или с минимальным направляющим кожухом.

Какая защита от обледенения при -60°C? +

Вентилятор сам по себе не имеет системы антиобледенения. При работе при отрицательных температурах с высокой влажностью возможно обледенение лопаток. Рекомендуется: периодический контроль, установка нагревательных элементов перед всасывающим отверстием, организация реверсивного режима работы (если допустимо).

Какой срок службы в арктических условиях? +

При работе в диапазоне -60…+50°C расчетный срок службы составляет не менее 50 000 часов (около 5,7 лет непрерывной работы). Это меньше, чем у стандартных моделей (70 000+ часов), но значительно больше, чем у обычных вентиляторов в таких условиях. Основной ограничивающий фактор — ресурс подшипников.
