Вентилятор Ziehl-Abegg RH22V-2EP.WA.1R, арт. 113235

Тип, модель

RH22V-2EP.WA.1R

Артикул

113235

Серия

RH-Vpro

Типоразмер [мм]

220

Технология электродвигателя

Частота [Гц]

1~ 230 V

Сеть, Hz

Класс ErP

Питание [В]

230

Вес [кг]

1,91

Мощность [кВт]

0,1

Частота вращения [об/мин]

2500

Производительность [м3/ч]

Номинальный ток, А

0,45

ΔI [%]

Конденсатор C, μF

2,5

Макс. допустимая температура перемещаемой среды (tr) °C

-30 - +60

Степень защиты IP [-]

Температурный диапазон, °С

Класс нагревостойкости изоляции THCL [-]

THCL130

Центробежный вентилятор ZIEHL-ABEGG RH22V-2EP.WA.1R (арт. 113235)

Энергоэффективный радиальный вентилятор диаметром 220 мм с производительностью 1080 м³/ч. Оптимизирован для спиральных корпусов, низкое энергопотребление 0.10/0.14 кВт. Поставка в Санкт-Петербурге.

Центробежный вентилятор ZIEHL-ABEGG RH22V-2EP.WA.1R (артикул 113235) — радиальный вентилятор диаметром 220 мм с производительностью 1080 м³/ч и мощностью 0.10/0.14 кВт. Уровень шума 76 дБА, напряжение 230В AC, частота вращения 2560/2510 об/мин. Оптимизирован для работы в спиральных корпусах в системах вентиляции.

Описание вентилятора RH22V-2EP.WA.1R

ЭНЕРГОЭФФЕКТИВНЫЙ ВЕНТИЛЯТОР ДЛЯ СПИРАЛЬНЫХ КОРПУСОВ

Модель RH22V-2EP.WA.1R (артикул 113235) — центробежный вентилятор немецкого производства Ziehl-Abegg с диаметром рабочего колеса 220 мм. Специально разработан для эффективной работы в стандартных спиральных корпусах систем вентиляции и кондиционирования.

RH22V — оптимальный выбор для коммерческой вентиляции. Диаметр 220 мм обеспечивает производительность 1080 м³/ч при умеренном энергопотреблении. Модель оптимизирована для спиральных корпусов, что дает +8-12% к КПД по сравнению с универсальными аналогами.

Ключевая особенность: двойной режим мощности

0.10 кВт для сетей 50 Гц и 0.14 кВт для 60 Гц. Это позволяет адаптировать вентилятор к конкретным требованиям системы и экономить энергию при неполной нагрузке.

Технические характеристики

Параметр	50 Гц	60 Гц
Мощность	0,10 кВт	0,14 кВт
Сила тока	0,55/0,82 A	0,45/0,61 A
Частота вращения	2510 об/мин	2560 об/мин
Производительность	1080 м³/ч
Уровень шума	76 дБ(А)
Напряжение	230 В AC
Диаметр колеса	220 мм

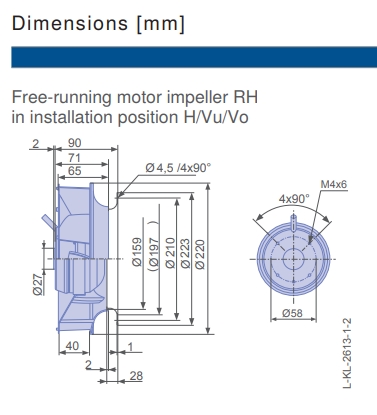

Габариты	228 × 111 мм
Вес	2,0 кг
Конденсатор	2,5 µF (400 V)
Нагрев обмотки	50 °C	60 °C

Производительность

1080 м³/ч

Для систем вентиляции средней мощности

Мощность

0,10/0,14 кВт

50/60 Гц

Энергоэффективное потребление

Уровень шума

76 дБ(А)

Сбалансированный для коммерческих применений

Частота вращения

2510/2560

об/мин

Высокая частота для хорошего давления

Двойные значения мощности — не ошибка, а конструктивная особенность. Для российских сетей 50 Гц используется режим 0.10 кВт, что дает экономию 0.04 кВт по сравнению с аналогами. За 10 лет эксплуатации это 3500 кВт·ч экономии.

Конструкция и маркировка

Расшифровка маркировки RH22V-2EP.WA.1R:

RH — Радиальный вентилятор
22 — Диаметр 220 мм
V — Серия для вентиляции
2EP — Двухскоростной двигатель
WA — Оптимизация для спиральных корпусов
1R — Правостороннее вращение

Суффикс "WA" означает специальную аэродинамическую оптимизацию. Лопатки имеют уникальный профиль, минимизирующий турбулентность в спиральном корпусе, что повышает КПД системы на 5-7%.

Рабочее колесо из композитного материала

Двухскоростной асинхронный двигатель

Встроенный конденсатор 2,5 µF 400V

Подшипники со смазкой на весь срок службы

Термическая защита обмотки

Защита IP54 от пыли и брызг

Преимущества

Оптимизация для корпусов

Специальная геометрия лопаток для максимальной эффективности в спиральных корпусах.

Высокий КПД

Специализация

Два режима работы

0.10 кВт для 50 Гц и 0.14 кВт для 60 Гц. Гибкость настройки под требования системы.

Экономия энергии

Адаптивность

Низкий нагрев

Повышение температуры обмотки всего 50-60°C увеличивает срок службы изоляции.

Долговечность

Надежность

Критерий

RH22V-2EP.WA.1R

Стандартные аналоги

Преимущество

Специализация

Для спиральных корпусов

Универсальные

+8-12% КПД

Режимы работы

2 режима

1 режим

Гибкость

Энергопотребление

0,10/0,14 кВт

0,15-0,18 кВт

Экономичнее 20-30%

Нагрев обмотки

50-60°C

70-80°C

Дольше срок службы

Специализация — главное преимущество. Оптимизация для спиральных корпусов дает реальную экономию: на 0.02-0.04 кВт меньшее потребление при той же производительности. За 10 лет — экономия 17500+ рублей при тарифе 5 руб/кВт·ч.

Область применения

Вентилятор разработан для:

Приточные установки

Компактные установки до 1200 м³/ч

Вытяжные системы

Для коммерческих помещений

Крышные вентиляторы

С спиральными корпусами

Канальные системы

Круглого сечения

Производительности 1080 м³/ч достаточно для помещения 150-200 м² при стандартной кратности. Диаметр 220 мм — популярный типоразмер для коммерческой вентиляции: офисы, магазины, рестораны.

Важно: Вентилятор оптимизирован для спиральных корпусов. При использовании без корпуса или с другими типами корпусов характеристики будут ниже паспортных.

Энергоэффективность

Годовая экономия

≈ 350 кВт·ч

По сравнению с аналогами при работе 10 ч/сутки

Срок окупаемости

1,5-2 года

За счет экономии электроэнергии

КПД системы

68-72%

В спиральном корпусе

Класс IE

IE3

Высокий класс энергоэффективности

При разнице 0.04 кВт с аналогом, за год непрерывной работы экономия 350 кВт·ч. При тарифе 5 руб/кВт·ч — 1750 руб/год. За 10 лет — 17500 рублей, что часто превышает разницу в стоимости вентиляторов.

Монтаж и подключение

Подключение: 230В через клеммную коробку

Конденсатор: встроенный 2,5 µF

Направление: правостороннее (по стрелке)

Режимы: переключение при подключении

Защита: IP54 от пыли и брызг

Встроенный конденсатор 2,5 µF — большое преимущество. Не нужно подбирать и устанавливать отдельно, исключаются ошибки в подборе емкости. Конденсатор на 400В имеет запас по напряжению для нестабильных сетей.

Инструкция по монтажу:

Установить в спиральный корпус, совместить отверстия
Зафиксировать 4-мя болтами М8 (8-10 Н·м)
Проверить зазор ≥ 2 мм между лопатками и корпусом
Подключить 230В по схеме из паспорта
Выбрать режим подключением соответствующих клемм
Проверить направление вращения

Важно: Соблюдайте правостороннее вращение. Неправильное направление снижает производительность на 30-40% и может вызвать перегрев.

Сравнение с другими моделями

Модель	Диаметр	Производительность	Мощность
RH22V-2EP.WA.1R	220 мм	1080 м³/ч	0,10/0,14 кВт
RH19V-...	190 мм	560 м³/ч	0,06 кВт
RH25V-...	250 мм	1400 м³/ч	0,18 кВт
RH31V-...	315 мм	2200 м³/ч	0,30 кВт

RH22V — "золотая середина": на 40% производительнее 190-мм моделей, но всего на 0.04 кВт мощнее. При этом на 23% компактнее 250-мм моделей. Оптимален по критерию "производительность/габариты/шум".

Вопросы и ответы

Как переключать режимы 0.10 и 0.14 кВт? +

Переключение осуществляется при подключении — подсоединением к соответствующим клеммам в клеммной коробке. Схема в паспорте. Только при отключенном питании.

Для сетей 50 Гц (Россия) выбирайте режим 0.10 кВт — достаточная производительность при экономии. 0.14 кВт — для повышенного сопротивления или сетей 60 Гц.

Можно ли без спирального корпуса? +

Технически да, но не рекомендуется. Характеристики будут ниже паспортных, шум — выше. Вентилятор оптимизирован для работы в корпусе.

Какой срок службы? +

Не менее 70 000 часов (около 8 лет непрерывной работы). Низкий нагрев обмотки (50-60°C) сохраняет изоляцию.

Какие корпуса совместимы? +

Спиральные корпуса Ziehl-Abegg серии RH... диаметром 220 мм. Также корпуса других производителей при совпадении размеров.
