Вентилятор Ziehl-Abegg RH19V-2EP.W6.1R, арт. 113234

Вентилятор Ziehl-Abegg RH19V-2EP.W6.1R, арт. 113234
Тип, модель
RH19V-2EP.W6.1R
Артикул
113234
Серия
RH-Vpro
Типоразмер [мм]
190
Технология электродвигателя
AC
Частота [Гц]
1~ 230 V
Сеть, Hz
50
Класс ErP
CE
Питание [В]
230
Вес [кг]
1,45
Мощность [кВт]
0,6
Частота вращения [об/мин]
2500
Производительность [м3/ч]
Номинальный ток, А
0,26
ΔI [%]
0
Конденсатор C, μF
2
Макс. допустимая температура перемещаемой среды (tr) °C
-30 - +60
Степень защиты IP [-]
Температурный диапазон, °С
Класс нагревостойкости изоляции THCL [-]
THCL130

Центробежный вентилятор ZIEHL-ABEGG RH19V-2EP.W6.1R (арт. 113267)

Компактный радиальный вентилятор серии RH-Vpro с композитным рабочим колесом для холодильных систем и тепловых насосов. Размер 190 мм, производительность 565 м³/ч, низкий уровень шума 62 дБ(А).

Центробежный вентилятор ZIEHL-ABEGG RH19V-2EP.W6.1R (артикул 113267) — это компактный радиальный вентилятор серии RH-Vpro с композитным рабочим колесом диаметром 190 мм. Характеристики: производительность 565 м³/ч, давление 305 Па, мощность 0.6 кВт, уровень шума 62 дБ(А). Применяется в чиллерах, тепловых насосах и системах кондиционирования.

Содержание

Описание вентилятора RH19V-2EP.W6.1R для холодильной техники

КОМПАКТНЫЙ ВЕНТИЛЯТОР ДЛЯ МАЛОМОЩНЫХ СИСТЕМ ОХЛАЖДЕНИЯ

Модель RH19V-2EP.W6.1R (артикул 113267) представляет собой центробежный вентилятор серии RH-Vpro производства немецкой компании Ziehl-Abegg. Эта модель относится к компактным вентиляторам с диаметром рабочего колеса 190 мм и предназначена для интеграции в малогабаритное холодильное оборудование, компактные чиллеры и тепловые насосы малой мощности.

Серия RH-Vpro — это эволюционное развитие классической серии RH-V. Основное отличие — оптимизация для работы в составе готового оборудования с учетом современных требований по энергоэффективности и уровню шума. Модель 190 мм особенно востребована для компактных крышных кондиционеров и малых чиллеров.

Ключевая особенность: работа без спирального корпуса

Вентиляторы серии RH-Vpro спроектированы для эффективной работы как со стандартным спиральным корпусом, так и без него. Это позволяет производителям оборудования сократить габариты и стоимость конечного изделия, используя вентилятор в открытом исполнении с направляющим кожухом.

Центробежный вентилятор Ziehl-Abegg RH19V-2EP.W6.1R арт.113267 — это компактный радиальный вентилятор диаметром 190 мм для систем охлаждения. Параметры: 565 м³/ч, 305 Па, 0.6 кВт, 62 дБ(А), IP54, температура от -30°C до +60°C. Применение: чиллеры, тепловые насосы, кондиционеры.

Технические характеристики RH19V-2EP.W6.1R

Параметр Значение Примечание
Типоразмер (диаметр колеса) 190 мм Компактное исполнение
Производительность (расход воздуха) 565 м³/ч При номинальном режиме
Давление (полное) 305 Па Максимальное статическое давление
Мощность потребляемая 0,6 кВт Номинальная электрическая мощность
Напряжение питания 230 В Однофазное переменное напряжение
Частота вращения 2500 об/мин Номинальная частота
Уровень звуковой мощности 62 дБ(А) Низкий уровень шума
Частота сети 50 Гц Для РФ и стран СНГ
Вес 1,45 кг Легкая конструкция
Класс защиты IP IP44 / IP54 Защита от брызг и пыли
Температурный диапазон -30°C до +60°C Широкий диапазон
Класс нагревостойкости THCL155 (класс F) Температурный класс 155°C

Производительность

565 м³/ч

Оптимальный расход воздуха для компактных систем охлаждения

Уровень шума

62 дБ(А)

Низкий уровень шума благодаря композитному колесу и оптимизированной аэродинамике

Давление

305 Па

Достаточное давление для преодоления сопротивления компактных теплообменников

Мощность

0,6 кВт

Энергоэффективное потребление при высокой производительности

Для типоразмера 190 мм показатели 565 м³/ч при 305 Па являются сбалансированными. Это означает, что вентилятор эффективно работает в своей рабочей точке без перегрузки двигателя. Композитное колесо массой всего 1,45 кг снижает инерционную нагрузку, что позволяет использовать менее мощный и более дешевый двигатель.

Конструктивные особенности и расшифровка маркировки

Маркировка RH19V-2EP.W6.1R содержит полную информацию о конструкции вентилятора:

  • RH — Радиальный вентилятор (Radial)
  • 19 — Диаметр рабочего колеса в дециметрах (190 мм)
  • V — Серия для холодильной техники и конденсаторных блоков
  • 2EP — Исполнение двигателя: асинхронный с внешним ротором, конкретное конструктивное исполнение
  • .W6 — Исполнение рабочего колеса: композитный материал, специфичная аэродинамика
  • .1R — Стандартное исполнение, правостороннее вращение (по часовой стрелке со стороны двигателя)
Буква "V" в обозначении указывает на принадлежность к серии, специально разработанной для работы в условиях переменных температур и возможной конденсации влаги. Это не просто маркетинговое обозначение — такие вентиляторы проходят дополнительные тесты на циклические температурные нагрузки.
Рабочее колесо из композитного материала низкого давления
Мотор-колесо одностороннего всасывания с загнутыми назад лопатками
Двигатель переменного тока (AC) с внешним ротором
Класс защиты: IP44/IP54 (в зависимости от исполнения)
Класс нагревостойкости THCL155 (соответствует изоляции класса F)
Монтажное положение вала: горизонтальное или вертикальное
Температурная защита двигателя (TB — thermal protection)
Статический и динамический баланс колеса и двигателя

Преимущества RH19V-2EP.W6.1R перед аналогами

Работа без спирального корпуса

Уникальная особенность серии RH-Vpro — возможность эффективной работы без стандартного спирального корпуса. Это позволяет производителям оборудования снизить габариты, вес и стоимость конечного изделия.

Компактность
Экономия места

Композитное рабочее колесо

Колесо из стекловолокна с полимерной матрицей: легкое, коррозионно-стойкое, сохраняет геометрию при температурных перепадах, работает тише металлических аналогов.

Коррозионная стойкость
Низкий шум

Широкий диапазон применения

Диапазон рабочих температур от -30°C до +60°C и класс защиты IP54 позволяют использовать вентилятор в наружных установках и в условиях повышенной влажности.

Всепогодное исполнение
Универсальность
Критерий сравнения
RH19V-2EP.W6.1R
Типовые аналоги
Преимущество
Материал рабочего колеса
Композит (стекловолокно)
Алюминий или сталь
Легче, не корродирует, тише
Работа без корпуса
Возможна
Требуется корпус
Гибкость конструкции
Уровень шума
62 дБ(А)
65-70 дБ(А) у аналогов
Тише на 3-8 дБ(А)
Температурный диапазон
-30°C до +60°C
-20°C до +40°C
Шире на 10-20°C
Вес
1,45 кг
1,8-2,2 кг
Легче на 20-35%
Главное конкурентное преимущество RH19V-2EP.W6.1R — это оптимальное сочетание характеристик для своего типоразмера. При производительности 565 м³/ч вентилятор создает давление 305 Па при уровне шума всего 62 дБ(А). У большинства аналогов при таких параметрах шум составляет 65-68 дБ(А), что критично для оборудования, устанавливаемого в жилых зонах.

Область применения вентилятора

Вентилятор RH19V-2EP.W6.1R разработан для интеграции в следующее оборудование:

Компактные чиллеры

Маломощные чиллеры с воздушным охлаждением конденсатора производительностью до 10-15 кВт

Тепловые насосы "воздух-вода"

Бытовые и коммерческие тепловые насосы малой и средней мощности

Крышные кондиционеры (ROOFTOP)

Компактные крышные кондиционеры для небольших коммерческих помещений

Охлаждающие устройства

Охладители технологических процессов, шкафы охлаждения электроники

Для производителей компактного холодильного оборудования модель 190 мм часто является оптимальным выбором. Она обеспечивает достаточную производительность при минимальных габаритах. Особенно важно, что вентилятор может работать без спирального корпуса — это позволяет создавать более плоские и эстетичные наружные блоки.
Ограничение: Вентилятор не предназначен для транспортировки агрессивных, взрывоопасных или химически активных сред. Не рекомендуется для систем с высоким содержанием масляных паров или абразивной пыли.

Монтаж, подключение и эксплуатация

Монтажное положение: горизонтальное или вертикальное (вал в любом положении)
Подключение: клеммная коробка с защитой IP54
Напряжение: 230 В ±10%, 50/60 Гц
Защита: встроенная температурная защита двигателя (TB)
Регулировка: возможна через внешний частотный преобразователь
При монтаже в наружных установках важно обеспечить защиту от прямого попадания струй воды (дождя) на клеммную коробку, несмотря на класс защиты IP54. Рекомендуется установка защитного козырька или ориентация клеммной коробки вниз.

Рекомендации по монтажу:

  1. Обеспечить свободный приток воздуха к всасывающему отверстию (не менее 0,5 диаметра колеса)
  2. При работе без спирального корпуса установить направляющий кожух для формирования потока
  3. Использовать виброизолирующие прокладки для снижения передачи вибрации на конструкцию
  4. Проверить свободное вращение колеса рукой перед первым пуском
  5. Обеспечить защиту от попадания посторонних предметов в рабочее колесо
Важно: При работе при отрицательных температурах и высокой влажности возможно обледенение лопаток. В таких условиях рекомендуется периодический контроль и, при необходимости, организация системы антиобледенения.

Сравнение с другими моделями Ziehl-Abegg

Модель Диаметр Производительность Давление Мощность Применение
RH19V-2EP.W6.1R 190 мм 565 м³/ч 305 Па 0,6 кВт Малые чиллеры, тепловые насосы
RH25V-... (аналог) 250 мм 1100 м³/ч 350 Па 1,1 кВт Средние чиллеры
RH31V-... (аналог) 315 мм 2200 м³/ч 400 Па 2,2 кВт Крупные чиллеры
RH40V-... (аналог) 400 мм 4500 м³/ч 450 Па 4,0 кВт Промышленные системы
Выбор типоразмера зависит от требуемой производительности системы охлаждения. Модель 190 мм оптимальна для оборудования тепловой мощностью до 15 кВт. Для более мощных систем следует рассматривать модели 250 мм и выше. Важно учитывать не только производительность, но и аэродинамическое сопротивление теплообменника.

Вопросы и ответы по вентилятору RH19V-2EP.W6.1R

В чем отличие серии RH-Vpro от обычной RH-V? +

Серия RH-Vpro является усовершенствованной версией классической RH-V. Основные отличия: оптимизированная аэродинамика для снижения шума, улучшенные подшипниковые узлы для увеличения срока службы, расширенный диапазон рабочих температур, возможность работы без спирального корпуса.

С точки зрения инженера, главное отличие — в переработанной геометрии лопаток, которая обеспечивает лучший КПД в рабочей точке. Это подтверждается испытаниями в аэродинамической трубе — RH-Vpro показывает на 3-5% лучшую эффективность при том же уровне шума.
Можно ли регулировать скорость этого вентилятора? +

Да, скорость вращения можно регулировать с помощью внешнего частотного преобразователя. Это позволяет адаптировать производительность вентилятора к текущей нагрузке на систему охлаждения, что особенно важно для сезонного регулирования и экономии энергии.

Какой срок службы у этого вентилятора? +

При соблюдении условий эксплуатации (температура в пределах -30°C до +60°C, отсутствие агрессивных сред) расчетный срок службы составляет не менее 60 000 часов. Подшипники смазаны на весь срок службы и не требуют обслуживания.

Какие документы и сертификаты предоставляются? +

С вентилятором предоставляются: паспорт изделия, руководство по монтажу и эксплуатации, сертификат соответствия CE, декларация соответствия ТР ТС, протоколы испытаний (по запросу).

Сертификация и стандарты

CE

Соответствие директивам ЕС

IP54

Защита от пыли и брызг

ГОСТ

Российские стандарты

RoHS

Безопасность материалов

ISO 9001

Система качества

Заказ и доставка вентилятора RH19V-2EP.W6.1R

Для производителей холодильного оборудования, систем вентиляции и кондиционирования в Москве и регионах России

Официальная гарантия Ziehl-Abegg
Техническая поддержка и консультации
Поставки под заказ и со склада
Доставка по всей России
Специальные условия для серийных производителей
Получить КП и спецификацию

Официальный дистрибьютор Ziehl-Abegg в России • Технические консультации • Подбор аналогов

Технические характеристики:


Технологические характеристики RH19V-2EP.W6.1R, арт. 113234

Характеристики вентилятора:

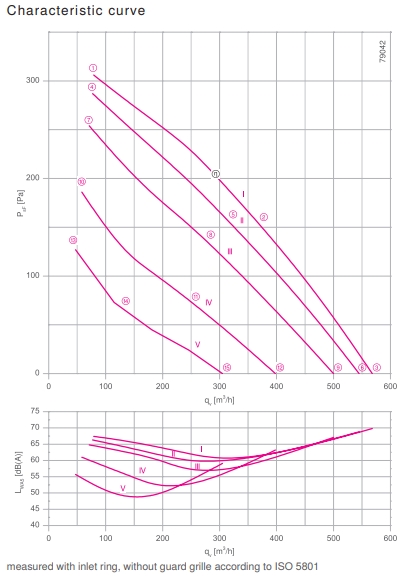

Аэродинамические характеристики вентилятора RH19V-2EP.W6.1R, арт. 113234

Характеристики вентилятора RH19V-2EP.W6.1R, арт. 113234

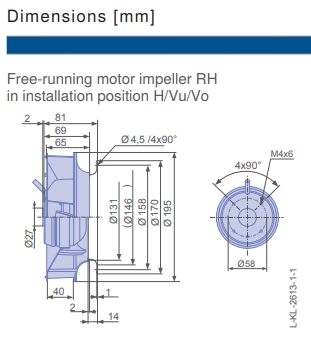

Чертеж

Чертеж вентилятора RH19V-2EP.W6.1R, арт. 113234

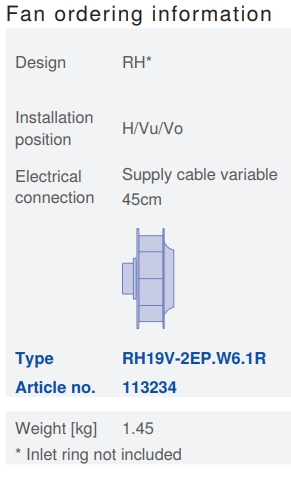

Характеристики RH19V-2EP.W6.1R, арт. 113234
