Вентилятор Ziehl-Abegg RH50N-4EK.6K.AR, арт. 129 563

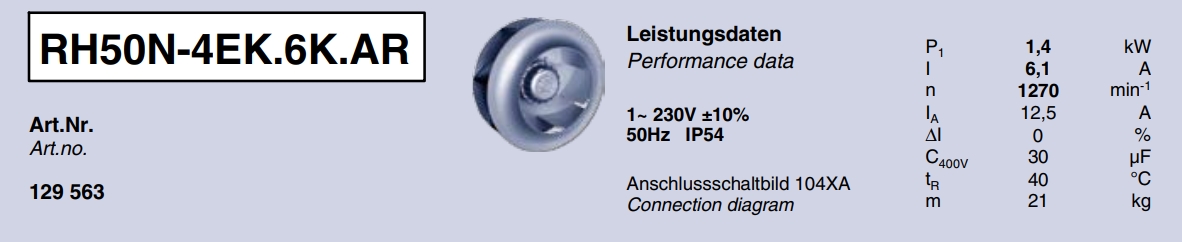

Тип, модель

RH50N-4EK.6K.AR

Артикул

129 563

Серия

RH-N

Типоразмер [мм]

500

Технология электродвигателя

Частота [Гц]

1~ 230V ±10%

Сеть, Hz

Класс ErP

Питание [В]

230

Вес [кг]

Мощность [кВт]

1,4

Частота вращения [об/мин]

1270

Производительность [м3/ч]

Номинальный ток, А

6,1

ΔI [%]

Конденсатор C, μF

Макс. допустимая температура перемещаемой среды (tr) °C

+40

Степень защиты IP [-]

IP54

Температурный диапазон, °С

Класс нагревостойкости изоляции THCL [-]

Центробежное колесо Ziehl-Abegg RH50N-4EK.6K.AR 230В | VentPremium СПб

Центробежное рабочее колесо ZIEHL-ABEGG RH50N-4EK.6K.AR (арт. 129563)

Радиальное колесо одностороннего всасывания диаметром 500 мм для сетей 230В. Оптимальное решение для стандартных систем вентиляции и кондиционирования коммерческих зданий.

RH50N-4EK.6K.AR (артикул 129563) — центробежное рабочее колесо серии RH от Ziehl-Abegg. Номинальное напряжение: 230 В ±10%, частота вращения: 1270 об/мин, пусковой ток: 6,1 А, максимальная температура среды: 40 °C, степень защиты: IP54, вес: 21 кг.

Модель 500 мм для сетей 230В

Центробежное рабочее колесо RH50N-4EK.6K.AR — это модификация популярного типоразмера 500 мм (диаметр колеса), предназначенная для работы от однофазной сети 230В. Модель создана для интеграции в вентиляционные установки, где доступно только стандартное бытовое/коммерческое напряжение.

Выбор между модификациями 4DK (400В) и 4EK (230В) определяется в первую очередь доступным напряжением на объекте. Модель 4EK особенно востребована при модернизации старых систем, в небольших коммерческих зданиях и там, где затруднен подвод трехфазной сети 400В.

Адаптация к стандартным электросетям

Основное преимущество данной модели — возможность подключения к распространенной сети 230В без использования дополнительных трансформаторов или преобразователей. Это упрощает проектирование и снижает общую стоимость системы.

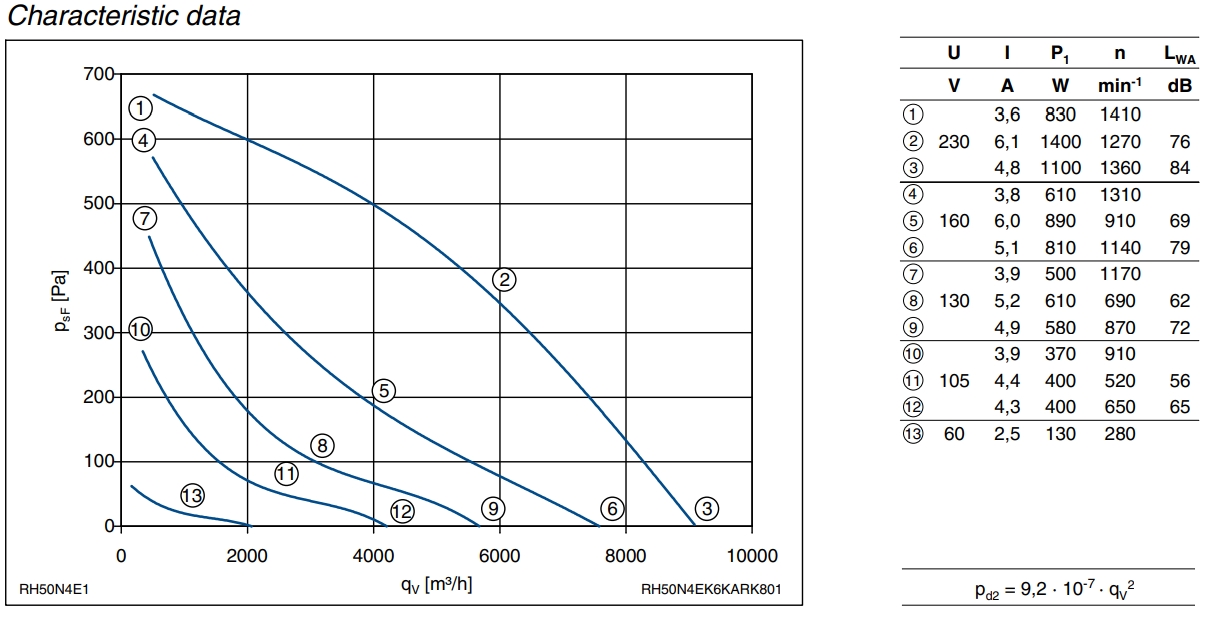

Технические характеристики

Параметр	Значение	Единица
Типоразмер (диаметр колеса)	50 (500)	мм
Номинальное напряжение	230 ±10%	В AC (1~)
Номинальная частота вращения	1270	об/мин
Пусковой ток (I_нач)	6,1	А
Макс. температура перемещаемой среды	40	°C
Степень защиты двигателя	IP54	-
Вес	21	кг
Исполнение лопаток	Загнутые назад	-
Тип всасывания	Одностороннее (DK)	-

Напряжение питания

230 В

Однофазная сеть

Частота вращения

1270 об/мин

Высокая скорость для создания напора

Пусковой ток

6,1 А

Требует соответствующей защиты

Температура среды

40 °C

Стандартный диапазон

Ключевое отличие: напряжение 230В

Универсальность подключения

Возможность работы от стандартной однофазной сети 230В/50Гц делает модель независимой от наличия промышленной трехфазной инфраструктуры. Это ключевой фактор при выборе для малого бизнеса, офисных центров и жилых комплексов.

Особенности пускового тока

Более высокий пусковой ток (6,1 А по сравнению с 2,6 А у трехфазной версии) требует правильного подбора защитной автоматики (автоматов, контакторов) и учета при проектировании электросети объекта.

Сравнение с трехфазными аналогами

При той же механической конструкции (колесо 500 мм) однофазный двигатель обеспечивает сопоставимую производительность и напор, но может иметь несколько иные характеристики энергопотребления и регулирования.

СЕТЕВОЕ НАПРЯЖЕНИЕ 230В — ДЛЯ СТАНДАРТНЫХ ЭЛЕКТРОСЕТЕЙ

При прочих равных условиях, трехфазные двигатели (400В) часто считаются более предпочтительными для продолжительной непрерывной работы благодаря более плавному пуску и меньшим пусковым токам. Однако, модель 4EK предоставляет решение там, где трехфазная сеть недоступна или ее подвод экономически нецелесообразен.

Особенности установки и монтажа

Ориентация вала: Вал двигателя должен располагаться горизонтально или вертикально. При вертикальном расположении воздушный поток может быть направлен как вверх, так и вниз.

Направление вращения: Со стороны всасывания (откуда забирается воздух) рабочее колесо должно вращаться против часовой стрелки для стандартного исполнения.

Монтаж в корпус: Колесо предназначено для установки в стандартный спиральный корпус (улитку) Ziehl-Abegg соответствующего типоразмера.

Балансировка: Колесо поставляется статически и динамически отбалансированным, что исключает необходимость дополнительных балансировочных работ на месте.

Подключение: Электрическое подключение должно выполняться в соответствии со схемой, указанной на клеммной коробке двигателя, с обязательным заземлением.

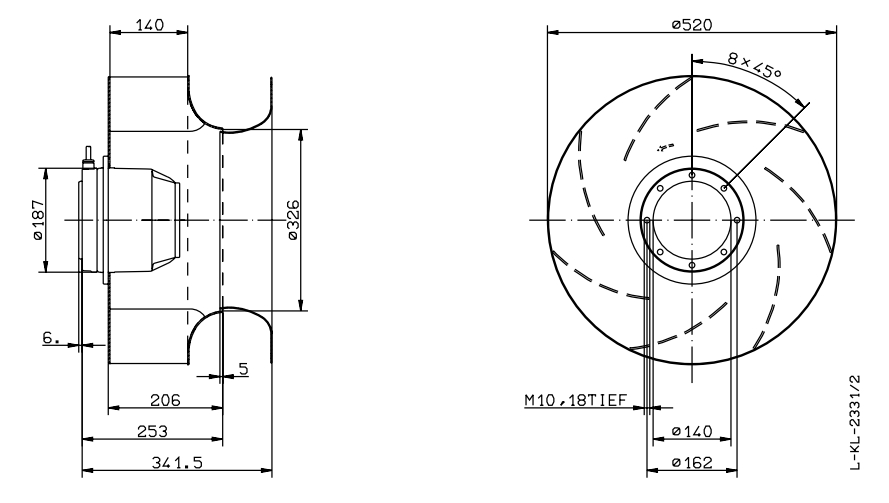

Схема монтажа и направления

Вид со стороны всасывания: Вращение рабочего колеса — ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

Допустимые положения: горизонтальное (ось вращения горизонтальна) или вертикальное (ось вращения вертикальна, поток воздуха вверх или вниз).

Важно: Несоблюдение указанного направления вращения приведет к резкому падению производительности и давления, создаваемого вентилятором. Перед первым пуском необходимо убедиться в правильности фазировки (для однофазных двигателей — правильности подключения рабочего и пускового конденсаторов, если они предусмотрены).

Совместимость и аналогичные модели

Модель RH50N-4EK.6K.AR является частью обширного модельного ряда радиальных колес и вентиляторов Ziehl-Abegg. Для различных задач могут подходить следующие аналоги:

Модель / Артикул

Ключевые отличия

Напряжение / Производительность

Тип

RH50N-4EK.6K.AR (129563)

Одностороннее всасывание, 230В, до 40°C

230В / ~1270 об/мин

Рабочее колесо

RH50N-4DK.6K.AR (129562)

Аналог на 400В, температура до 70°C

400В / 1310 об/мин

Рабочее колесо

RH50E-4EK.6K.1R

Готовый центробежный вентилятор

230В / производительность до ~9000 м³/ч

Вентилятор в корпусе

RH50E-4DK.6K.1R

Готовый вентилятор на 400В

400В / производительность ~9000 м³/ч, 1.5 кВт

Вентилятор в корпусе

RH56E-4DK.6N.1R

Более крупный типоразмер (560 мм), выше производительность

400В / до 12500 м³/ч, 2.5 кВт

Вентилятор в корпусе

Выбор между рабочим колесом (для интеграции в свое оборудование) и готовым вентилятором зависит от задачи. Для OEM-производителей вентиляционных установок логично покупать колесо. Для монтажа готового узла на объекте — готовый вентилятор в корпусе, поставляемый в сборе и прошедший заводские испытания.

Область применения

Модель предназначена для стандартных систем вентиляции и кондиционирования, где температура перемещаемого воздуха не превышает +40°C:

Канальная вентиляция

Приточно-вытяжные установки (AHU) для офисов, магазинов, кафе, административных зданий со стандартной сетью 230В.

Крышная вентиляция

Крышные вентиляторы (руфтопы) для жилых и коммерческих зданий, где используется однофазное питание.

Кондиционирование и охлаждение

Внутренние блоки систем кондиционирования, охладители воздуха, где температура хладагента не приводит к нагреву воздуха выше +40°C.

Системы с тепловыми насосами

Вентиляторы внутренних блоков тепловых насосов воздух-воздух и воздух-вода, работающих в стандартном режиме.

Ограничение по температуре: Максимальная температура перемещаемой среды +40°C. Не предназначен для систем дымоудаления, рекуперации с высокотемпературными потоками, обдува сильно нагретых теплообменников. Для таких задач требуются модели с индексом DK и температурным пределом +70°C.

Вопросы и ответы

Можно ли регулировать скорость этого двигателя 230В? +

Однофазные асинхронные двигатели с внешним ротором регулируются сложнее, чем трехфазные. Для плавного регулирования скорости могут потребоваться специальные однофазные частотные преобразователи или регуляторы напряжения. Рекомендуется консультироваться с производителем по вопросам совместимости с конкретными моделями регуляторов.

Чем отличается «.6K.» в конце артикула? +

Это внутренний индекс Ziehl-Abegg, указывающий на конкретное исполнение клеммной коробки, тип подключения и длину кабеля. Для точной расшифровки и уточнения комплектации необходимо обращаться к актуальным техническим каталогам или к менеджеру компании-поставщика.

Какие нужны защитные автоматы? +

Для защиты цепи рекомендуется использовать автоматический выключатель с характеристикой срабатывания «C» и номинальным током, учитывающим пусковой ток 6,1 А. Точный номинал и тип защиты должны определяться проектировщиком на основе полной схемы электроснабжения и местных нормативов (ПУЭ).
