Вентилятор Ziehl-Abegg RH25M-2DK.3B.1R, арт. 121 894

Вентилятор Ziehl-Abegg RH25M-2DK.3B.1R, арт. 121 894
Тип, модель
RH25M-2DK.3B.1R
Артикул
121 894
Серия
RH-M
Типоразмер [мм]
250
Технология электродвигателя
Частота [Гц]
3~ 400V ±10%
Сеть, Hz
50
Класс ErP
Питание [В]
Вес [кг]
6,1
Мощность [кВт]
0,32
Частота вращения [об/мин]
2780
Производительность [м3/ч]
Номинальный ток, А
0,61
Конденсатор C, μF
Макс. допустимая температура перемещаемой среды (tr) °C
70
Степень защиты IP [-]
IP54
Температурный диапазон, °С
Класс нагревостойкости изоляции THCL [-]

Ziehl-Abegg RH25M-2DK.3B.1R (121894) | Взрывозащищенный вентилятор для пылевых сред

Ziehl-Abegg RH25M-2DK.3B.1R (арт. 121894) — Взрывозащищенный вентилятор для пылевых сред

Специальное исполнение радиального вентилятора с взрывозащитой для пылевоздушных смесей. Исполнение II 2D Ex tb IIIC T135°C Db IP65, левостороннее вращение, стальная крыльчатка. Для применения во взрывоопасных пылевых зонах.

Вентилятор Ziehl-Abegg RH25M-2DK.3B.1R (артикул 121894) — взрывозащищенный радиальный вентилятор размером 250 мм с асинхронным двигателем IE3. Исполнение для пылевых взрывоопасных сред: II 2D Ex tb IIIC T135°C Db IP65. Левостороннее вращение, стальная крыльчатка, корпус из оцинкованной стали. Предназначен для взрывоопасных пылевых зон 21 и 22.

Техническое описание взрывозащищенного исполнения для пылевых сред

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ ДЛЯ ПЫЛЕВЫХ СРЕД

Модель RH25M-2DK.3B.1R (артикул 121894) представляет собой взрывозащищенное исполнение радиального вентилятора, специально разработанное для применения во взрывоопасных пылевых средах. В отличие от газовых исполнений, данная модель предназначена для сред, где опасность представляет взрывоопасная пыль.

Пылевые взрывоопасные среды требуют специального подхода к взрывозащите. Пыль может накапливаться на поверхностях, проникать в зазоры, что требует особой конструкции оборудования. Данное исполнение имеет защиту от проникновения пыли (IP65) и специальные меры по предотвращению воспламенения пылевых смесей.

Конструкция включает взрывозащищенный асинхронный двигатель с внешним ротором, стальную крыльчатку и корпус, соответствующие требованиям взрывозащиты для пылевых сред. Все элементы предотвращают образование опасных температур и искр, способных вызвать воспламенение пылевой смеси.

Оборудование предназначено для применения во взрывоопасных пылевых зонах. Не предназначено для газовых сред. Неправильное применение может привести к созданию опасной ситуации.
Взрывозащищенный асинхронный двигатель IE3 для пылевых сред
Класс взрывозащиты: II 2D Ex tb IIIC T135°C Db
Стальная крыльчатка с искробезопасным исполнением
Корпус из оцинкованной стали с защитой IP65
Левостороннее вращение (против часовой стрелки)
Температурный класс T135°C для пылевых сред

Области применения для пылевых сред

Вентилятор применяется во взрывоопасных пылевых зонах для перемещения воздушных смесей, содержащих взрывоопасную пыль:

Пищевая промышленность

Мукомольные заводы, элеваторы, комбикормовые производства, сахарные заводы

Деревообрабатывающая промышленность

Древесная пыль на лесопилках, столярных производствах, мебельных фабриках

Металлургия и обработка металлов

Металлическая пыль при шлифовке, полировке, обработке металлов

Химическая промышленность

Производство и обработка порошкообразных химических веществ

Взрывоопасность пыли зависит от многих факторов: размера частиц, влажности, концентрации в воздухе. Наиболее взрывоопасной считается пыль с размером частиц менее 400 мкм. Перед применением оборудования необходимо определить класс взрывоопасности пыли по ГОСТ 12.1.044-89.

Маркировка взрывозащиты для пылевых сред

Обозначение модели RH25M-2DK.3B.1R имеет те же конструктивные элементы, что и другие модели серии, но с особенностями взрывозащиты для пыли:

  • RH25M — Радиальный вентилятор, размер 250, серия M
  • 2DK — Асинхронный двигатель с внешним ротором (D), стандартное исполнение (K), класс IE3
  • .3B — Специальное исполнение со стальной крыльчаткой для взрывозащищенных применений
  • .1R — Исполнение "Standard", левостороннее вращение
Исполнение .3B в контексте взрывозащиты для пыли означает не только стальную крыльчатку, но и комплекс мер по предотвращению накопления пыли на вращающихся частях, специальные уплотнения и конструктивные решения, ограничивающие доступ пыли к потенциальным источникам воспламенения.

Маркировка взрывозащиты для пылевых сред: II 2D Ex tb IIIC T135°C Db IP65

  • II — Оборудование группы II (поверхностные промышленные установки)
  • 2D — Оборудование категории 2 для пылевых сред (зоны 21 и 22)
  • Ex tb — Вид взрывозащиты "защита оболочки" для пылевых сред
  • IIIC — Подгруппа проводящей пыли (включает металлическую пыль)
  • T135°C — Максимальная температура поверхности 135°C
  • Db — Уровень взрывозащиты "высокий" для пылевых сред
  • IP65 — Полная защита от пыли и струй воды
Оборудование с маркировкой II 2D предназначено для пылевых зон 21 и 22. Зона 21 — зона, в которой облако взрывоопасной пыли в воздухе может occasionally возникать при нормальной работе. Зона 22 — зона, в которой облако взрывоопасной пыли в воздухе маловероятно при нормальной работе.

Особенности взрывозащиты для пылевых сред

Ключевые особенности взрывозащищенного вентилятора для пыли:

Вид взрывозащиты Ex tb (защита оболочки) для пылевых сред
Защита от проникновения пыли IP6X (полная)
Конструкция, предотвращающая накопление пыли на поверхностях
Контроль температуры поверхностей T135°C
Искробезопасные материалы и конструктивные решения
Специальные уплотнения для защиты от пыли
Левостороннее исполнение для специфичных схем компоновки
Соответствие ATEX и требованиям ТР ТС 012/2011
Вид взрывозащиты "tb" (защита оболочки) для пылевых сред предполагает, что оболочка оборудования препятствует проникновению пыли внутрь и предотвращает контакт пыли с потенциальными источниками воспламенения. При этом оболочка должна выдерживать давление взрыва пыли внутри, если пыль все же проникнет.

Технические характеристики

Типоразмер и исполнение

Размер 250 ExD

Диаметр рабочего колеса 250 мм. Взрывозащищенное исполнение для пылевых сред.

Взрывозащита для пыли

II 2D Ex tb IIIC

Категория 2D, вид защиты "tb", подгруппа IIIC (проводящая пыль).

Защита и температура

IP65 / T135°C

Полная защита от пыли, защита от струй воды. Макс. температура поверхности 135°C.

Направление вращения

Левостороннее (.1R)

Вращение против часовой стрелки при взгляде со стороны двигателя.

При транспортировке взрывоопасной пыли необходимо учитывать возможность статического электричества. Конструкция вентилятора предусматривает меры по отводу статического заряда, но может потребоваться дополнительное заземление системы воздуховодов.

Конструктивные особенности для пылевых сред

Защита оболочки Ex tb

Конструкция оболочки предотвращает проникновение пыли внутрь оборудования. Оболочка рассчитана на давление взрыва пыли и имеет соответствующие уплотнения.

Вид защиты "tb"
Защита от проникновения пыли

Пыленепроницаемость IP65

Полная защита от проникновения пыли (IP6X) и защита от струй воды (IPX5). Критически важно для предотвращения накопления пыли внутри оборудования.

IP65
Полная пылезащита

Температурный контроль для пыли

Контроль температуры всех поверхностей для соответствия классу T135°C. Пыль, оседая на горячих поверхностях, может самовоспламеняться при определенных температурах.

T135°C
Контроль температуры

Отличия от взрывозащиты для газовых сред

Параметр
RH25M-2DK.3B.1R (пыль)
Взрывозащита для газов
Отличие
Маркировка взрывозащиты
II 2D Ex tb IIIC T135°C Db
II 2G Ex mb IIC T4 Gb
Разная среда применения
Вид защиты
tb (защита оболочки)
mb (заполнение оболочки)
Разный принцип защиты
Степень защиты IP
IP65 (полная от пыли)
Обычно IP54 или IP55
Более высокая защита от пыли
Температурный класс
T135°C (для пыли)
T4 (135°C для газов)
Разные обозначения
Зоны применения
21 и 22 (пылевые)
1 и 2 (газовые)
Разные взрывоопасные зоны
Оборудование для газовых и пылевых сред не является взаимозаменяемым. Если в помещении могут присутствовать как взрывоопасные газы, так и пыль, требуется оборудование с двойной маркировкой взрывозащиты (для газов и для пыли). Такие исполнения также доступны у Ziehl-Abegg.

Особенности монтажа для пылевых сред

Монтаж взрывозащищенного оборудования для пылевых сред имеет свои особенности:

При монтаже в пылевых средах особое внимание следует уделять предотвращению накопления пыли на оборудовании и вокруг него. Рекомендуется предусмотреть возможность регулярной очистки поверхностей от оседающей пыли.

Рекомендации по монтажу в пылевых средах:

  1. Обеспечить свободный доступ для очистки от пыли
  2. Использовать пыленепроницаемые кабельные вводы
  3. Предусмотреть уклон поверхностей для стекания конденсата и предотвращения накопления пыли
  4. Обеспечить регулярную очистку от пыли в соответствии с регламентом
  5. Использовать антистатическое заземление при необходимости
Накопление пыли на оборудовании не только увеличивает пожарную опасность, но и ухудшает теплоотвод, что может привести к перегреву. В пылевых средах особенно важно соблюдать регламенты очистки и обслуживания оборудования.

Эксплуатация в пылевых средах

Особенности эксплуатации взрывозащищенного оборудования в пылевых средах:

При эксплуатации в пылевых средах запрещается использовать методы очистки, которые могут вызвать искрообразование (стальные щетки, абразивные материалы). Рекомендуется использовать щетки из неметаллических материалов, сжатый воздух низкого давления или вакуумные очистители.

Требования к эксплуатации:

  • Регулярная очистка от пыли в соответствии с графиком
  • Контроль целостности пылезащитных уплотнений
  • Проверка состояния кабельных вводов
  • Контроль отсутствия перегрева оборудования
  • Ведение журнала эксплуатации и обслуживания
Очистка: только неискрящими инструментами
Интервал очистки: зависит от концентрации пыли
Контроль уплотнений: при каждом обслуживании
Температурный контроль: периодический

Ответы на вопросы по взрывозащите для пыли

В чем отличие маркировок 2D и 2G? +

2D — оборудование категории 2 для пылевых сред (зоны 21 и 22). 2G — оборудование категории 2 для газовых сред (зоны 1 и 2). Буква D обозначает Dust (пыль), буква G — Gas (газ). Оборудование с разными маркировками предназначено для разных типов взрывоопасных сред.

Это принципиальное отличие, которое определяет область применения оборудования. Использование оборудования для газов в пылевых средах (и наоборот) недопустимо, так как методы и принципы взрывозащиты для газов и пыли различаются.
Что означает подгруппа IIIC? +

Подгруппа IIIC обозначает проводящую пыль (conductive dust). К этой подгруппе относится металлическая пыль (алюминиевая, магниевая, цинковая и др.), которая обладает электропроводностью и представляет особую опасность из-за возможности образования искр.

Можно ли использовать для невзрывоопасной пыли? +

Да, взрывозащищенное оборудование может использоваться для невзрывоопасной пыли. Однако это экономически не всегда оправдано, так как взрывозащищенное оборудование имеет более высокую стоимость. Для невзрывоопасных сред обычно применяют стандартные исполнения.

Какие документы требуются для применения? +

Для применения на опасных производственных объектах требуется: сертификат соответствия ATEX, декларация соответствия ТР ТС 012/2011, паспорт изделия с маркировкой взрывозащиты, инструкция по монтажу и эксплуатации. Может потребоваться экспертиза промышленной безопасности.

При закупке взрывозащищенного оборудования важно требовать полный пакет документов, подтверждающий взрывозащитные свойства. Отсутствие любого из документов может стать причиной отказа в согласовании применения оборудования на объекте.

Сертификация и стандарты

ATEX

Директива 2014/34/EU

II 2D Ex tb

Взрывозащита для пыли

IEC 60079-0

Общие требования

IEC 60079-31

Вид защиты "t" для пыли

ТР ТС 012/2011

Техрегламент ТС

IP65

Степень защиты

Консультация по взрывозащищенному оборудованию для пылевых сред

Для получения технической информации, документации и коммерческого предложения обратитесь в компанию ВентПремиум

Запросить информацию

Официальный поставщик взрывозащищенного оборудования Ziehl-Abegg в России

Технические характеристики:

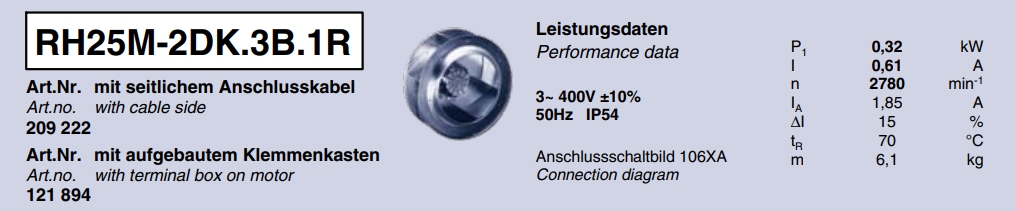

Технологические характеристики RH25M-2DK.3B.1R, арт. 121 894

Характеристики вентилятора:

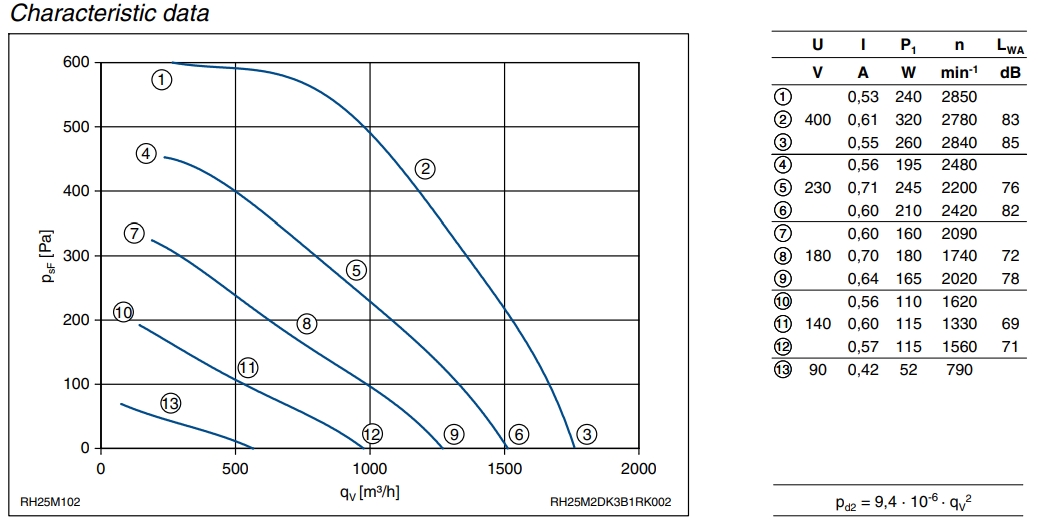

Аэродинамические характеристики вентилятора RH25M-2DK.3B.1R, арт. 121 894

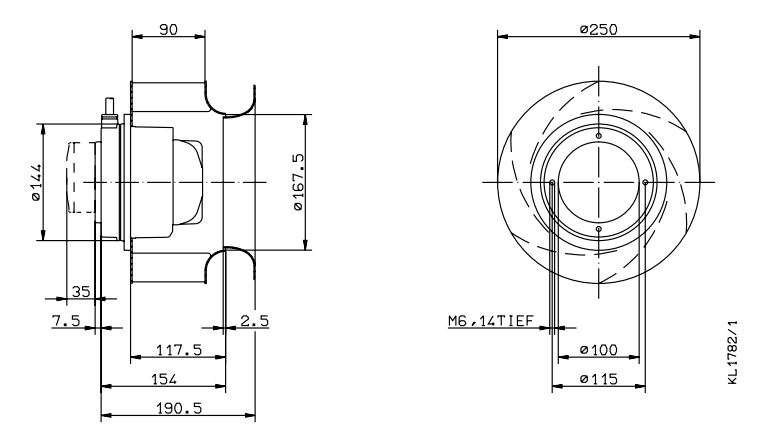

Чертеж

Чертеж вентилятора RH25M-2DK.3B.1R, арт. 121 894
