Можно ли использовать RH25M-2DK.1E.2R для систем дымоудаления?

Нет, базовая модель не предназначена для систем дымоудаления. Для таких применений требуются специальные исполнения с соответствующей сертификацией и конструктивными особенностями.

Вентилятор Ziehl-Abegg RH25M-2DK.1E.2R, арт. 111 148

Name: Радиальный вентилятор Ziehl-Abegg RH25M-2DK.1E.2R
Brand: Ziehl-Abegg
SKU: 111148

Тип, модель

RH25M-2DK.1E.2R

Артикул

111 148

Серия

RH-M

Типоразмер [мм]

250

Технология электродвигателя

Частота [Гц]

3~ 400V ±10%

Сеть, Hz

Класс ErP

Питание [В]

Вес [кг]

Мощность [кВт]

0,25

Частота вращения [об/мин]

2810

Производительность [м3/ч]

Номинальный ток, А

0,50

Конденсатор C, μF

Макс. допустимая температура перемещаемой среды (tr) °C

Степень защиты IP [-]

IP44

Температурный диапазон, °С

Класс нагревостойкости изоляции THCL [-]

Ziehl-Abegg RH25M-2DK.1E.2R (111148) | Радиальный вентилятор IE3 с алюминиевой крыльчаткой | ВентПремиум

Ziehl-Abegg RH25M-2DK.1E.2R (арт. 111148) — Радиальный вентилятор с алюминиевой крыльчаткой

Промышленный радиальный вентилятор среднего давления с асинхронным двигателем IE3 и цельнолитой алюминиевой крыльчаткой. Для систем общеобменной вентиляции, воздушного отопления и транспортировки неагрессивных воздушных смесей.

Вентилятор Ziehl-Abegg RH25M-2DK.1E.2R (артикул 111148) — радиальный вентилятор размером 250 мм с асинхронным двигателем IE3 и литой алюминиевой крыльчаткой. Исполнение: правостороннее вращение, защита IP54, корпус из оцинкованной стали. Применяется в системах вентиляции и кондиционирования воздуха. Поставщик в России — компания ВентПремиум.

Техническое описание модели

Модель RH25M-2DK.1E.2R (артикул 111148) относится к серии радиальных вентиляторов среднего давления RH-M производства немецкой компании Ziehl-Abegg. Вентилятор предназначен для перемещения неагрессивных воздушных смесей с температурой до +60°C.

Данная модель является базовым исполнением в линейке размером 250. Она сочетает проверенную надежность асинхронного двигателя с хорошей аэродинамикой литой алюминиевой крыльчатки. Подходит для большинства стандартных применений в системах вентиляции.

Конструкция включает асинхронный двигатель с внешним ротором, установленный в корпусе из горячеоцинкованной стали. Крыльчатка изготовлена методом литья из алюминиевого сплава, что обеспечивает хорошую балансировку и умеренную стойкость к коррозии.

Не предназначен для транспортировки взрывоопасных, химически агрессивных сред, а также сред с высоким содержанием абразивных частиц. Для таких условий требуются специальные исполнения.

Асинхронный двигатель с внешним ротором IE3

Цельнолитая алюминиевая крыльчатка

Корпус из горячеоцинкованной стали

Степень защиты IP54

Правостороннее вращение (со стороны двигателя — по часовой стрелке)

Класс изоляции F

Области применения

Вентилятор применяется в системах вентиляции и кондиционирования воздуха для перемещения неагрессивных воздушных смесей:

Приточно-вытяжная вентиляция

Общеобменная вентиляция административных, офисных и производственных зданий

Системы воздушного отопления

Тепловые завесы, воздушные завесы, системы воздушного отопления

Установки обработки воздуха

Приточные и приточно-вытяжные установки (ПВУ), центральные кондиционеры

Технологическая вентиляция

Транспортировка неагрессивных воздушных смесей в производственных процессах

Для применения в системах дымоудаления или для транспортировки сред с температурой выше +80°C необходимо выбирать специальные исполнения с соответствующей сертификацией и конструктивными особенностями.

Конструкция и расшифровка обозначения

Обозначение модели RH25M-2DK.1E.2R состоит из следующих элементов:

RH25M — Радиальный вентилятор (Radial), размер 250, серия M
2DK — Асинхронный двигатель с внешним ротором (D), стандартное исполнение (K), класс IE3
.1E — Крыльчатка из литого алюминия (E), корпус из оцинкованной стали
.2R — Исполнение "Standard", правостороннее вращение

Исполнение .1E (алюминиевая крыльчатка) обеспечивает хорошую коррозионную стойкость в условиях умеренной влажности и отсутствия химически агрессивных сред. Для более тяжелых условий существуют исполнения с крыльчатками из нержавеющей стали или с защитными покрытиями.

Рабочее колесо: литой алюминий, диаметр ~250 мм

Монтажное исполнение: с фланцами для крепления к воздуховодам

Подшипники: шарикоподшипники с консистентной смазкой

Клеммная коробка: расположена сбоку, степень защиты IP54

Вес: приблизительно 14 кг (точное значение указано в каталоге)

Преимущества и особенности

Ключевые особенности модели RH25M-2DK.1E.2R:

Соответствие классу энергоэффективности IE3 (высокий)

Защита IP54 — защита от пыли и брызг воды

Алюминиевая крыльчатка — хорошая балансировка и умеренная коррозионная стойкость

Проверенная надежность асинхронного двигателя

Совместимость с частотными преобразователями для регулирования скорости

Стандартное правостороннее исполнение — наиболее распространенное

Готовая к монтажу конструкция

Соответствие европейским и российским стандартам

Асинхронные двигатели IE3 являются стандартом для большинства применений. Они обеспечивают хороший баланс между стоимостью, надежностью и энергоэффективностью. Синхронные двигатели IE4 имеют более высокий КПД, но и более высокую стоимость.

Технические характеристики

Типоразмер и производительность

Размер 250

Диаметр рабочего колеса 250 мм. Производительность до ~1500 м³/ч в зависимости от аэродинамического сопротивления системы.

Энергоэффективность

IE3

Высокий класс энергоэффективности согласно стандарту IEC 60034-30-1.

Защита

IP54

Защита от пыли и брызг воды со всех направлений.

Электрические параметры

3~ 400V 50Hz

Трехфазное подключение, напряжение 400 В, частота 50 Гц.

Точные аэродинамические характеристики (производительность, давление, потребляемая мощность) зависят от рабочей точки на характеристике вентилятора и определяются по аэродинамическим диаграммам из каталога производителя.

Конструктивные особенности

Литая алюминиевая крыльчатка

Рабочее колесо из литого алюминиевого сплава обеспечивает хорошую динамическую балансировку, что снижает вибрации и шум. Алюминий обладает умеренной коррозионной стойкостью.

Хорошая балансировка

Умеренная коррозионная стойкость

Асинхронный двигатель IE3

Двигатель с внешним ротором, класс энергоэффективности IE3. Проверенная конструкция, обеспечивающая надежную работу и совместимость со стандартными системами управления.

Класс IE3

Надежность

Защита IP54

Конструкция обеспечивает защиту от проникновения пыли и брызг воды. Позволяет применять вентилятор в условиях умеренной влажности и запыленности.

Защита от пыли

Защита от брызг

Сравнительные характеристики

Параметр

RH25M-2DK.1E.2R (IE3)

RH25M-2EK.1E.2R (IE4)

Отличие

Класс энергоэффективности

IE3 (высокий)

IE4 (премиум)

Более высокий класс у IE4

Тип двигателя

Асинхронный

Синхронный

Разная технология

Крыльчатка

Литая алюминиевая

Одинаковая

Защита

IP54

Одинаковая

Направление вращения

Правостороннее

Одинаковое

Выбор между IE3 и IE4 зависит от режима работы и экономических соображений. Для систем с постоянной нагрузкой и длительным временем работы может быть оправдан выбор IE4. Для систем с переменной нагрузкой или ограниченным бюджетом IE3 является оптимальным выбором.

Подключение и эксплуатация

Вентилятор предназначен для трехфазного подключения. Подключение должно выполняться квалифицированным персоналом в соответствии с правилами устройства электроустановок (ПУЭ).

Перед первым включением необходимо проверить свободное вращение рабочего колеса, правильность направления вращения и отсутствие посторонних предметов в корпусе.

Для регулирования производительности возможно использование частотных преобразователей. При этом необходимо учитывать минимально допустимую частоту вращения, при которой обеспечивается эффективное охлаждение двигателя.

Подключение: 3 фазы + защитный проводник (PE)

Рекомендуемая защита: автоматический выключатель

Регулирование: совместимость с частотными преобразователями

Монтаж: на раму или непосредственно к воздуховодам

Монтаж и техническое обслуживание

Вентилятор поставляется в собранном виде. Монтаж должен обеспечивать свободный доступ воздуха к входному отверстию и отсутствие препятствий на выходе.

Для снижения передачи вибрации на строительные конструкции рекомендуется использовать виброизолирующие крепления или гибкие вставки между вентилятором и воздуховодами.

Техническое обслуживание включает периодический осмотр, проверку креплений и при необходимости очистку крыльчатки от загрязнений. Интервалы обслуживания зависят от условий эксплуатации.

Очистка крыльчатки: по мере загрязнения

Проверка креплений: периодически

Контроль вибрации: при появлении повышенного шума

Подшипники: не требуют обслуживания в течение срока службы

Ответы на вопросы

Чем отличается алюминиевая крыльчатка (.1E) от стальной (.1B)? +

Алюминиевая крыльчатка (.1E) обеспечивает лучшую балансировку и обладает большей коррозионной стойкостью в условиях умеренной влажности. Стальная крыльчатка (.1B) имеет большую механическую прочность и износостойкость, но требует защитных покрытий от коррозии.

Для стандартных систем вентиляции с транспортировкой неагрессивного воздуха алюминиевая крыльчатка является оптимальным выбором. Для сред с абразивными частицами или при повышенных требованиях к механической прочности следует рассматривать стальное исполнение.

Можно ли использовать для систем дымоудаления? +

Базовая модель RH25M-2DK.1E.2R не предназначена для систем дымоудаления. Для таких применений существуют специальные исполнения с соответствующей сертификацией и конструктивными особенностями (термостойкая изоляция, специальные подшипники, огнестойкие исполнения).

Какие существуют варианты направления вращения? +

Для данной модели доступны правостороннее вращение (.2R) и левостороннее вращение (.1R). Правостороннее (со стороны двигателя — по часовой стрелке) является стандартным и наиболее распространенным.

Какая документация предоставляется? +

К вентилятору прилагается паспорт изделия, руководство по монтажу и эксплуатации на русском языке, а также сертификаты соответствия. Аэродинамические характеристики представлены в каталоге производителя.

При выборе вентилятора важно использовать аэродинамические диаграммы из актуального каталога производителя, так как характеристики могут корректироваться.

Сертификация и стандарты

IE3

IEC 60034-30-1

IP54

IEC 60529

CE

Директива 2006/42/EC

ГОСТ

Российские стандарты

ТР ТС

Технические регламенты

Получить информацию и документацию

Для получения технической документации, коммерческого предложения или консультации по применению обратитесь в компанию ВентПремиум

Запросить документацию

Официальный поставщик оборудования Ziehl-Abegg в России

Технические характеристики:

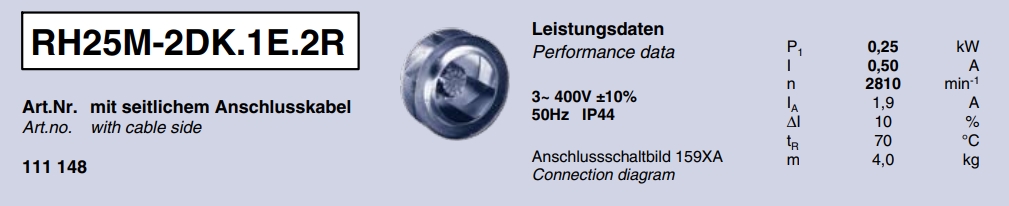

Технологические характеристики RH25M-2DK.1E.2R, арт. 111 148

Характеристики вентилятора:

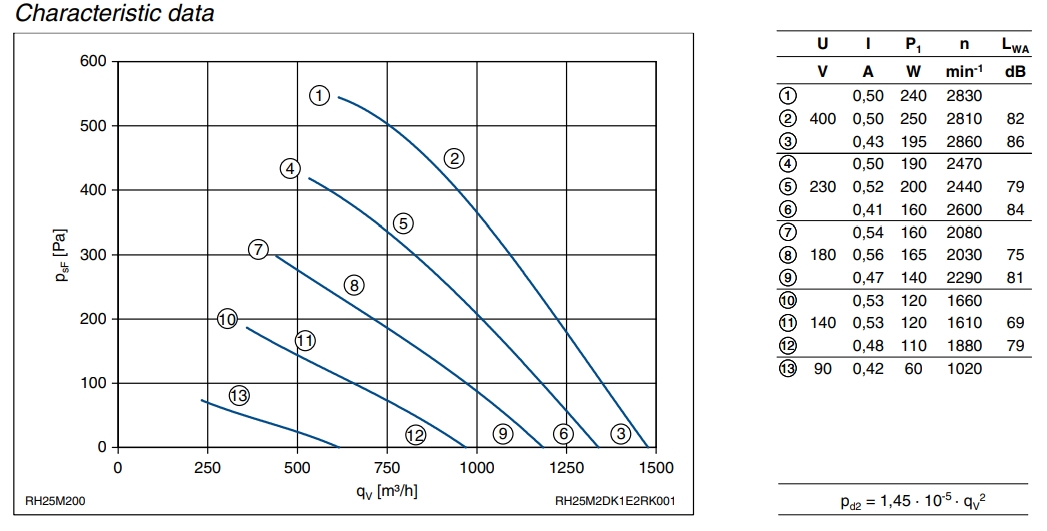

Аэродинамические характеристики вентилятора RH25M-2DK.1E.2R, арт. 111 148

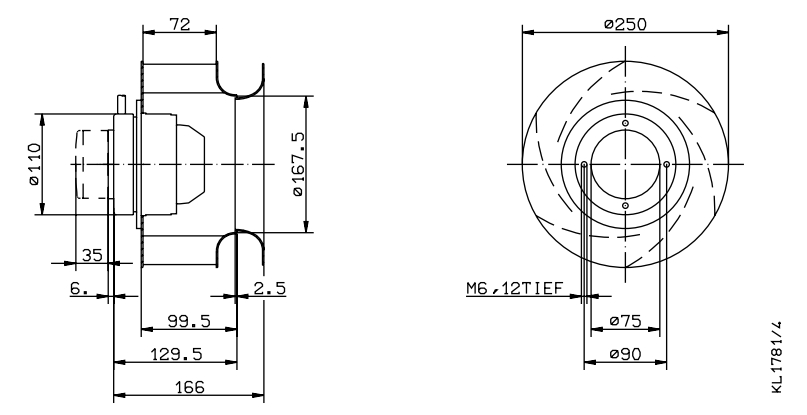

Чертеж
