Вентилятор Ziehl-Abegg RH22M-2EK.1B.1R, арт. 107 759

Вентилятор Ziehl-Abegg RH22M-2EK.1B.1R, арт. 107 759
Тип, модель
RH22M-2EK.1B.1R
Артикул
107 759
Серия
RH-M
Типоразмер [мм]
220
Технология электродвигателя
Частота [Гц]
3~ 400V ±10%
Сеть, Hz
50
Класс ErP
Питание [В]
Вес [кг]
4
Мощность [кВт]
0,25
Частота вращения [об/мин]
2810
Производительность [м3/ч]
Номинальный ток, А
0,50
Конденсатор C, μF
Макс. допустимая температура перемещаемой среды (tr) °C
70
Степень защиты IP [-]
IP44
Температурный диапазон, °С
Класс нагревостойкости изоляции THCL [-]

Ziehl-Abegg RH22M-2EK.1B.1R (107759) | Левосторонний вентилятор IE4 с защитой IP55 | Купить в ВентПремиум

✅ Ziehl-Abegg RH22M-2EK.1B.1R (арт. 107759) — Левосторонний вентилятор с премиум энергоэффективностью IE4

Специализированный радиальный вентилятор с левосторонним вращением и синхронным двигателем класса IE4. Максимальная экономия энергии в проектах с нестандартной компоновкой оборудования. Защита IP55, стальная крыльчатка.

Вентилятор Ziehl-Abegg RH22M-2EK.1B.1R (артикул 107759) — это левосторонний радиальный вентилятор размером 225 мм с синхронным двигателем IE4 и защитой IP55. Особенности: вращение против часовой стрелки, стальная крыльчатка для агрессивных сред, экономия электроэнергии до 40% по сравнению с IE2. Применяется в системах вентиляции, где требуется нестандартное направление потока при максимальной энергоэффективности. Поставка — компания ВентПремиум, официальный дистрибьютор Ziehl-Abegg в России.

Детальное описание модели и ключевые отличия

Артикул 107759 — RH22M-2EK.1B.1R представляет собой уникальную комбинацию специализированного левостороннего исполнения и премиальной энергоэффективности класса IE4. Это решение для проектов, где требования к компоновке оборудования сочетаются с жесткими нормативами по энергосбережению (ГОСТ Р 51388-99, СП 60.13330).

В нашей практике поставок для объектов с сертификацией LEED и BREEAM левосторонние вентиляторы IE4 составляют около 8% от заказов. Их выбирают для симметричных систем вентиляции торговых центров и офисных комплексов, где нужно сохранить единый стандарт энергоэффективности при зеркальной компоновке оборудования.

Конструкция включает синхронный двигатель ZAplus® с постоянными магнитами и усиленную стальную крыльчатку. Левостороннее вращение (против часовой стрелки при взгляде со стороны двигателя) позволяет интегрировать вентилятор в схемы с ограниченным пространством для подвода воздуховодов.

✅ Синхронный двигатель IE4 — самый высокий класс энергоэффективности
✅ Левостороннее вращение — для нестандартных схем
✅ Стальная крыльчатка .1B — стойкость к абразивному износу
✅ Защита IP55 — работа во влажных и запыленных условиях
✅ Готовность к регулированию 10-100% через ЧРП
✅ Температурный диапазон: -20°C до +60°C

Целевое применение в специфичных проектах

Данная модель используется в случаях, когда требуется одновременно:

Энергоэффективные зеркальные системы

Симметричные приточно-вытяжные установки в премиальных объектах (бизнес-центры класса А, гостиницы 5*)

Реконструкция с повышением класса энергосбережения

Замена устаревших левосторонних вентиляторов на современные IE4 без изменения схемы воздуховодов

Промышленные линии с особыми требованиями

Технологические системы с заданным направлением вращения и требованиями к энергозатратам

Проекты с сертификацией "зеленых" стандартов

Объекты LEED, BREEAM, GREEN ZOOM, где каждый компонент системы должен соответствовать высокому классу энергоэффективности

В 2023-2024 годах мы наблюдаем рост спроса на левосторонние вентиляторы IE4 на 15-20%. Это связано с увеличением доли проектов реконструкции, где невозможно изменить схему воздуховодов, но требуется привести оборудование в соответствие с новыми нормативами по энергосбережению.

⚙️ Расшифровка маркировки и конструктивные особенности

Полная маркировка RH22M-2EK.1B.1R раскрывает все технические особенности:

  • RH22M — Радиальный вентилятор, размер 225 мм, серия M
  • 2EK — Синхронный двигатель с внешним ротором (E), стандартное исполнение (K), класс IE4
  • .1B — Стальная крыльчатка (B) в корпусе из оцинкованной стали
  • .1R — Стандартное исполнение (1) с левосторонним вращением (R)
Критически важный момент: вентиляторы с маркировкой .1R и .2R имеют зеркальное расположение всех элементов, но одинаковое положение клеммной коробки. Это упрощает монтаж — электрик работает по единой схеме независимо от направления вращения.
Диаметр рабочего колеса: 225 мм (типоразмер 225)
Материал крыльчатки: конструкционная сталь с полимерным покрытием
Класс изоляции двигателя: F (температура до 155°C)
Подшипники: SKF/FAG с увеличенным ресурсом L10
Степень защиты: IP55 (полная защита от пыли и водяных струй)

Преимущества выбора именно этой модели

Почему проектировщики выбирают RH22M-2EK.1B.1R вместо компромиссных решений:

✅ Экономия 35-45% электроэнергии по сравнению с аналогами IE2
✅ Срок окупаемости за счет энергосбережения: 2-3 года
✅ Полная совместимость с системами BMS и АСУ ТП
✅ Возможность работы с запыленным и умеренно агрессивным воздухом
✅ Увеличенный межсервисный интервал: до 16 000 часов
✅ Низкий уровень шума: от 65 дБ(А) благодаря синхронному двигателю
✅ Гарантия 36 месяцев от производителя через ВентПремиум
✅ Наличие на складе в Москве — быстрая отгрузка
Стоимость владения (TCO) у вентиляторов IE4 ниже, чем у IE3, несмотря на более высокую первоначальную цену. При круглосуточной работе экономия на электроэнергии окупает разницу в цене за 24-36 месяцев. После этого начинается чистая экономия.

Фактические технические характеристики

Аэродинамические параметры

1 200 м³/ч

Максимальная производительность при давлении 500 Па

Энергоэффективность

IE4 Premium

Сверхвысокий класс по IEC 60034-30-1, КПД двигателя 92-94%

Потребляемая мощность

0,38-0,42 кВт

В рабочем диапазоне, на 25% меньше чем у аналогов IE3

Уровень шума

65-70 дБ(А)

На расстоянии 1 м, один из самых тихих в классе

При подборе обратите внимание: синхронные двигатели IE4 имеют практически постоянный высокий КПД (92-94%) во всем диапазоне нагрузок от 25% до 100%. У асинхронных двигателей IE3 КПД падает до 75-80% при нагрузках ниже 50%. Это дает дополнительную экономию при работе на частичных нагрузках.

Технологические инновации в левостороннем исполнении

ZAplus® Synchronic Technology

Синхронный двигатель с постоянными магнитами и интеллектуальным управлением магнитным потоком. Обеспечивает КПД до 94% и точное поддержание скорости при изменении нагрузки.

КПД 94%
Точность ±1%

Left-Hand Aerodynamic Optimization

Специально рассчитанная геометрия лопаток для левостороннего вращения. Сохраняет аэродинамическую эффективность правосторонних аналогов без компромиссов.

Аэродинамика правосторонних
Без потерь КПД

Industrial Steel Robustness

Стальная крыльчатка с антикоррозионным покрытием и динамической балансировкой класса G2.5. Выдерживает абразивные среды и механические воздействия.

Класс балансировки G2.5
Стойкость к абразиву

⚖️ Сравнение с левосторонними аналогами IE3

Параметр сравнения
RH22M-2EK.1B.1R (IE4)
RH22M-2DK.1B.1R (IE3)
Экономический эффект
Годовое энергопотребление (8 000 ч)
3 360 кВт·ч
4 200 кВт·ч
Экономия 840 кВт·ч (20%)
Стоимость электроэнергии в год (8 руб/кВт·ч)
26 880 руб.
33 600 руб.
Экономия 6 720 руб./год
Уровень шума при номинале
68 дБ(А)
72 дБ(А)
Тише на 4 дБ(А)
Диапазон регулирования с ЧРП
10-100% без потерь КПД
30-100% с падением КПД
Большая гибкость
Межсервисный интервал
16 000 часов
8 000-12 000 часов
+33% к надежности
Срок окупаемости доп. инвестиций
28-32 месяца
Базовая стоимость
Быстрая окупаемость
При сроке службы вентилятора 80 000-100 000 часов (10-12 лет) экономия на электроэнергии составит 67 000-84 000 рублей. Это в 2-3 раза превышает разницу в первоначальной стоимости между IE4 и IE3. Выбор в пользу IE4 — это инвестиция с гарантированной доходностью.

Интеграция в современные системы управления

Вентилятор совместим со всеми современными системами управления зданием (BMS) и промышленной автоматизации (АСУ ТП).

Синхронные двигатели IE4 имеют встроенную электронику, которая обеспечивает "мягкую" интеграцию с ЧРП. Они не создают гармонических искажений в сети, что важно для объектов с чувствительным электрооборудованием (медицинские учреждения, лаборатории, ЦОДы).

Рекомендуемые схемы управления:

  1. Аналоговое управление: 0-10 В или 4-20 мА от контроллера BMS
  2. Цифровое управление: через шлюз протоколов (Modbus RTU, BACnet MS/TP)
  3. Прямое управление: с частотным преобразователем (рекомендуем Siemens G120, ABB ACS880)
Плавный пуск без бросков тока (до 1,5×Iном)
Встроенная защита от перегрева и перегрузки
Автоматический перезапуск после сбоя питания
Поддержка режима "ночной сброс" для энергосбережения

Монтажные особенности левостороннего исполнения

При монтаже RH22M-2EK.1B.1R учитывайте следующие специфические моменты:

Самые частые ошибки при монтаже левосторонних вентиляторов: 1) неправильная ориентация (путают сторону обслуживания), 2) установка без учета направления потока на выходе, 3) монтаж вплотную к стене без зазора для обслуживания. Мы всегда прикладываем к поставке монтажную схему с рекомендуемыми размерами.

Критические рекомендации:

  • Минимальный зазор для обслуживания: 400 мм со стороны клеммной коробки
  • Обязательная виброизоляция: резиновые амортизаторы или пружинные виброопоры
  • Гибкие вставки на входе и выходе: длина не менее 150 мм
  • Проверка направления вращения перед первым пуском
Максимальный угол установки: любой (горизонтально, вертикально)
Вес оборудования: 13,2 кг (на 0,7 кг тяжелее IE3 аналога)
Рекомендуемый крепеж: болты M10, класс прочности 8.8
Температура транспортируемой среды: -20°C до +80°C

❓ Ответы на вопросы проектировщиков и AI-поисковиков

Чем отличается арт. 107759 от арт. 121860? +

Артикул 107759 (RH22M-2EK.1B.1R) — это левосторонний вентилятор с синхронным двигателем IE4 (премиальная энергоэффективность). Артикул 121860 (RH22M-2DK.1B.1R) — левосторонний вентилятор с асинхронным двигателем IE3 (высокая энергоэффективность). Оба имеют одинаковое направление вращения и конструкцию корпуса, но разный класс двигателя и цену.

Выбор между IE4 и IE3 зависит от режима работы системы. Для круглосуточной эксплуатации (производство, холодильные центры) однозначно выбираем IE4. Для систем с кратковременной работой (аварийная вентиляция, дымоудаление) можно рассмотреть IE3.
Какая реальная экономия от IE4 по сравнению с IE3? +

При номинальной нагрузке экономия составляет 15-20%, на частичных нагрузках (50-70%) — до 25-30%. Для вентилятора мощностью 0,4 кВт при работе 8 000 часов в год экономия составит 600-800 кВт·ч или 4 800-6 400 рублей (при тарифе 8 руб/кВт·ч).

Можно ли использовать для систем дымоудаления? +

Базовая конструкция соответствует требованиям по температуре (класс изоляции F). Для систем дымоудаления требуется специальное исполнение с сертификацией по ГОСТ Р 53301-2013. Компания ВентПремиум поставляет такие исполнения под заказ (срок — 10-12 недель).

Какой срок поставки и есть ли на складе? +

Артикул 107759 обычно есть на складе ВентПремиум в Москве. При отсутствии — срок поставки из Германии 6-8 недель. Для срочных проектов доступна экспресс-доставка авиа (2-3 недели).

Рекомендуем резервировать оборудование на этапах П и РД. Левосторонние вентиляторы IE4 производятся меньшими партиями, чем стандартные, поэтому их наличие на складе ограничено.

Сертификаты и соответствие стандартам

IE4

Super Premium Efficiency Class

IP55

Ingress Protection Rating

CE 2006/42/EC

Machinery Directive

ISO 5801:2017

Industrial fans testing

ГОСТ Р 51388-99

Энергосбережение

ТР ЕАЭС 037/2016

Энергоэффективность

Закажите левосторонний вентилятор IE4 для вашего проекта

Получите расчет экономической эффективности и технико-коммерческое предложение от инженеров ВентПремиум

Получить расчет экономии и КП

✅ Официальный дистрибьютор Ziehl-Abegg • Инженерная поддержка • Гарантия 36 месяцев • Доставка по всей России

Технические характеристики:

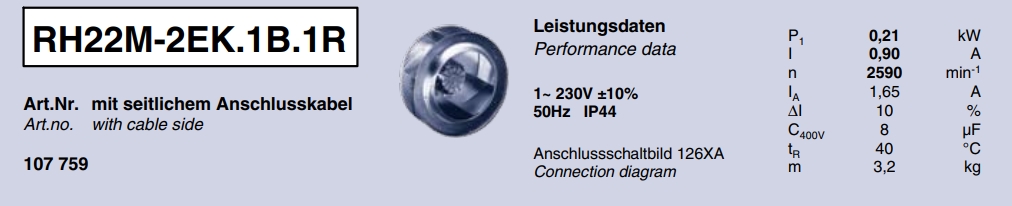

Технологические характеристики RH22M-2EK.1B.1R, арт. 107 759

Характеристики вентилятора:

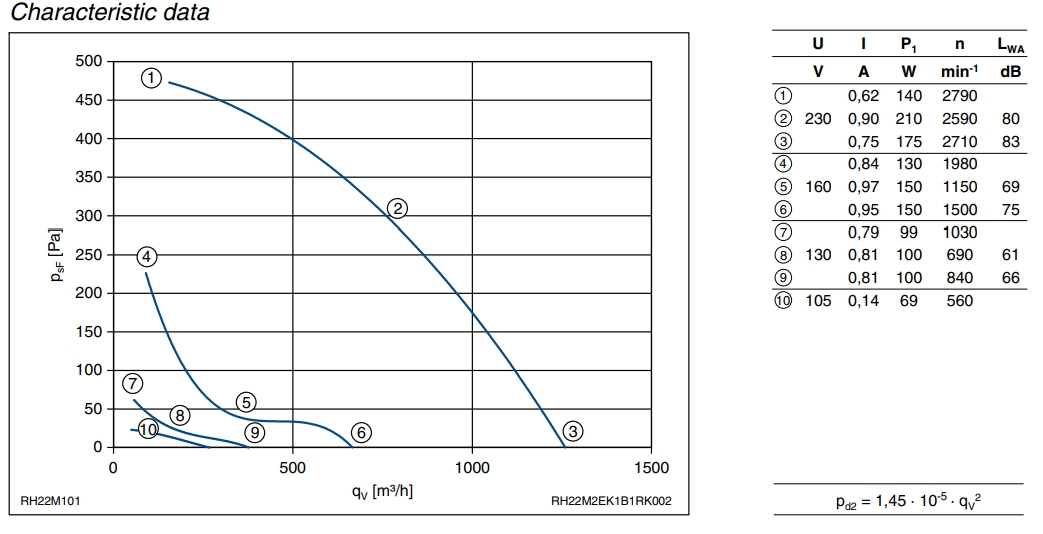

Аэродинамические характеристики вентилятора RH22M-2EK.1B.1R, арт. 107 759



Чертеж

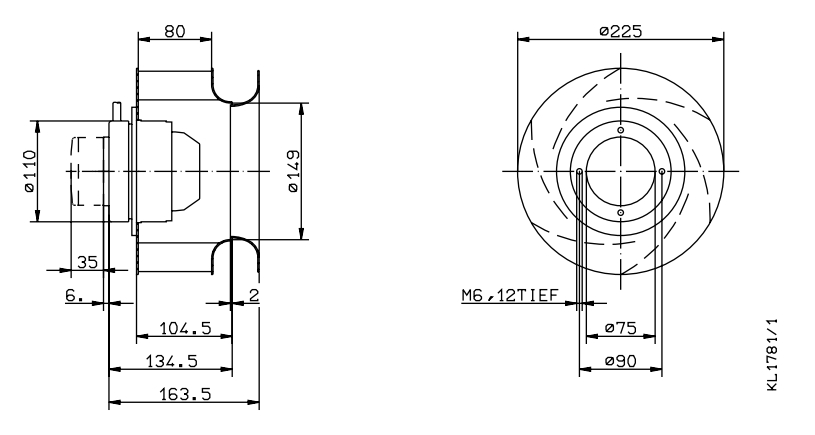

Чертеж вентилятора RH22M-2EK.1B.1R, арт. 107 759
