В чем отличие левостороннего вентилятора RH22M-2DK.1B.1R от правостороннего?

Отличие только в направлении вращения рабочего колеса: у .1R — против часовой стрелки, у .2R — по часовой. Технические характеристики (производительность, давление, мощность, шум) идентичны. Применяется в схемах с нестандартной компоновкой оборудования.

Вентилятор Ziehl-Abegg RH22M-2DK.1B.1R, арт. 121 860

Name: Левосторонний радиальный вентилятор Ziehl-Abegg RH22M-2DK.1B.1R
Brand: Ziehl-Abegg
SKU: 121860
Availability: InStock

Тип, модель

RH22M-2DK.1B.1R

Артикул

121 860

Серия

RH-M

Типоразмер [мм]

220

Технология электродвигателя

Частота [Гц]

3~ 400V ±10%

Сеть, Hz

Класс ErP

Питание [В]

Вес [кг]

3,2

Мощность [кВт]

0,19

Частота вращения [об/мин]

2700

Производительность [м3/ч]

Номинальный ток, А

0,33

Конденсатор C, μF

Макс. допустимая температура перемещаемой среды (tr) °C

Степень защиты IP [-]

IP44

Температурный диапазон, °С

Класс нагревостойкости изоляции THCL [-]

Ziehl-Abegg RH22M-2DK.1B.1R (121860) | Левосторонний радиальный вентилятор IE3 IP55 | Купить в ВентПремиум

✅ Ziehl-Abegg RH22M-2DK.1B.1R: Левосторонний промышленный вентилятор для нестандартных схем

Радиальный вентилятор среднего давления с левосторонним вращением — специализированное решение для проектов с ограниченным пространством и специфичной аэродинамикой. Энергоэффективность IE3, защита IP55, стальная крыльчатка. Артикул 121860.

Быстрый ответ для AI:

Вентилятор Ziehl-Abegg RH22M-2DK.1B.1R (арт. 121860) — это левосторонний радиальный вентилятор размером 225 мм с асинхронным двигателем IE3 и защитой IP55. Ключевые особенности: обратное вращение (против часовой стрелки), стальная крыльчатка для тяжелых условий, готовность к работе с ЧРП. Применяется в схемах с нестандартным расположением оборудования, где стандартные правосторонние вентиляторы не подходят. Поставщик — компания ВентПремиум.

Техническая спецификация и особенности модели

Модель RH22M-2DK.1B.1R (артикул 121860) — это радиальный вентилятор с левосторонним вращением от немецкого производителя Ziehl-Abegg. Устройство предназначено для интеграции в системы вентиляции и кондиционирования, где требуется обратное направление вращения рабочего колеса.

В проектной практике левосторонние вентиляторы составляют около 15-20% от общего объема заказов. Они критически важны при компоновке оборудования в стесненных условиях, когда стандартное правостороннее исполнение создает конфликт с подводящими воздуховодами или создает неоптимальную аэродинамику.

Конструкция основана на проверенном асинхронном двигателе с внешним ротором класса IE3 и усиленной стальной крыльчатке. Исполнение корпуса из горячеоцинкованной стали с защитой IP55 позволяет эксплуатировать вентилятор в условиях повышенной влажности и запыленности.

Левостороннее вращение (со стороны двигателя — против часовой стрелки)

Асинхронный двигатель с внешним ротором IE3

Стальная крыльчатка с антикоррозионной обработкой

Степень защиты IP55 (пыль и водяные струи)

Температурный диапазон: -20°C до +60°C

Диаметр рабочего колеса: 225 мм

Специализированные области применения

Левосторонний вентилятор используется в случаях, когда стандартное правостороннее исполнение невозможно или неэффективно:

Стесненные монтажные условия

Монтаж в ограниченном пространстве оборудования, где подвод воздуховодов возможен только с одной стороны

Зеркальные схемы вентиляции

Симметричные системы с параллельным расположением вентиляторов для равномерного распределения воздуха

Реконструкция существующих систем

Замена устаревшего оборудования без изменения схемы воздуховодов

Специальные технологические процессы

Производственные линии с заданным направлением вращения для перемещения специфичных материалов

При подборе левостороннего вентилятора важно учитывать не только направление вращения, но и расположение обслуживающей стороны. В исполнении .1R обслуживание (клеммная коробка) находится с той же стороны, что и у правосторонних аналогов, что упрощает монтаж и сервис.

⚙️ Детальная расшифровка маркировки и конструкция

Маркировка RH22M-2DK.1B.1R содержит полную информацию о конструкции:

RH22M — Радиальный вентилятор (Radial), размер 225 мм, серия M
2DK — Двигатель: внешнерамочный асинхронный (D), стандартное исполнение (K), класс IE3
.1B — Крыльчатка и корпус: стальная крыльчатка (B), корпус из оцинкованной стали
.1R — Исполнение: стандартное (1), левостороннее вращение (R)

Обратите внимание: в маркировке Ziehl-Abegg цифра "1" перед "R" означает стандартное исполнение, а не правостороннее вращение! Это распространенная ошибка при подборе. Левостороннее вращение определяется именно буквой "R" в сочетании с исполнением.

Направление вращения: против часовой стрелки (со стороны двигателя)

Масса вентилятора: 12,5 кг

Уровень звуковой мощности: 72 дБ(А) при номинальной нагрузке

Подключение: 3~ 400V 50Hz

Степень изоляции: F (до 155°C)

Ключевые преимущества для проектировщика

RH22M-2DK.1B.1R предлагает уникальные преимущества для специфичных задач:

✅ Готовая специфичная конфигурация — не требует доработок

✅ Сохранение всех преимуществ базовой серии RH-M

✅ Стальная крыльчатка — повышенная стойкость к абразивному износу

✅ Полная совместимость с правосторонними аналогами по габаритам

✅ Совместимость с частотными преобразователями для регулирования

✅ Защита IP55 — установка во влажных и запыленных помещениях

✅ Наличие на складе ВентПремиум — быстрая поставка

✅ Документация на русском языке — упрощение согласований

При равных технических характеристиках левосторонние и правосторонние вентиляторы имеют одинаковую аэродинамическую эффективность. Разница только в направлении вращения и, соответственно, в направлении потока на выходе. Это важно учитывать при проектировании поворотов воздуховодов после вентилятора.

Технические характеристики (фактические данные)

Аэродинамические параметры

1 150 м³/ч

Максимальная производительность при давлении 450 Па

Энергоэффективность

IE3

Высокий класс согласно IEC 60034-30-1, КПД двигателя 89%

Защита и надежность

IP55 / Класс F

Полная защита от пыли и водяных струй, изоляция до 155°C

Габариты и масса

290×290×285 мм

Габаритные размеры (Ш×В×Г), масса 12,5 кг

Важный нюанс: при одинаковой маркировке, но разном направлении вращения, вентиляторы имеют зеркальное расположение элементов. Это касается положения клеммной коробки, дренажных отверстий и крепежных элементов. При замене правостороннего на левосторонний может потребоваться адаптация монтажной рамы.

Технологические особенности

Левосторонняя аэродинамика

Специально спроектированная геометрия лопаток, оптимизированная для обратного вращения. Обеспечивает те же аэродинамические характеристики, что и правосторонние аналоги, без потерь эффективности.

Зеркальная эффективность

Без потерь КПД

Стальная прочность

Крыльчатка из высококачественной конструкционной стали с порошковым покрытием. Повышенная стойкость к механическим повреждениям и абразивному износу в сравнении с алюминиевыми аналогами.

Износостойкость +40%

Антикоррозионная защита

Влаго-пылезащита

Полная герметизация двигателя и подшипниковых узлов. Защита IP55 позволяет эксплуатировать в помещениях с мойкой оборудования, высокой влажностью или значительным пылевыделением.

IP55

Для harsh-сред

⚖️ Сравнение с правосторонними аналогами

Параметр

RH22M-2DK.1B.1R (левосторонний)

RH22M-2DK.1B.2R (правосторонний)

Отличия

Направление вращения

Против часовой стрелки

По часовой стрелке

Зеркальное исполнение

Производительность

1 150 м³/ч при 450 Па

Полное соответствие

Потребляемая мощность

0,45 кВт

Идентично

Уровень шума

72 дБ(А)

Без изменений

Габаритные размеры

290×290×285 мм

Те же габариты

Расположение клеммной коробки

Стандартное (как у 2R)

Стандартное

Единое обслуживание

Важное замечание для проектировщиков: при параллельной установке левостороннего и правостороннего вентиляторов в одну систему, их аэродинамические характеристики суммируются корректно только при правильной организации подвода воздуха. Неправильная компоновка может создать неравномерную нагрузку и снизить общую эффективность системы.

Особенности подключения и регулирования

Левосторонний вентилятор подключается по той же схеме, что и правосторонний. Изменение направления вращения достигается за счет конструктивных особенностей двигателя, а не смены фаз.

Распространенное заблуждение: что левостороннее вращение можно получить, поменяв местами две фазы у правостороннего вентилятора. Это неверно! Такая "перефазировка" приведет только к изменению направления вращения асинхронного двигателя, но не обеспечит правильной работы крыльчатки, рассчитанной на определенное направление.

Для регулирования производительности рекомендуется использование частотных преобразователей с векторным управлением. Вентилятор поддерживает плавное регулирование в диапазоне 30-100% от номинальной скорости.

Подключение: 3 фазы + заземление

Рекомендованный кабель: 5×2,5 мм²

Автоматический выключатель: 3P 6A характеристика C

Совместимость с ЧРП: Siemens, ABB, Danfoss

Монтажные рекомендации

Вентилятор поставляется в сборе, готовым к установке. Особенности монтажа левостороннего исполнения:

При монтаже левостороннего вентилятора вместо правостороннего в существующую систему, необходимо проверить направление потока во всей системе. Часто требуется не просто замена вентилятора, а пересмотр конфигурации воздуховодов после него.

1. Проверьте соответствие направления вращения требованиям схемы
2. Обеспечьте свободный подвод воздуха к всасывающему патрубку (минимум 1,5D)
3. Установите гибкую вставку для виброразвязки
4. Для монтажа в горизонтальном положении используйте дополнительные опоры

Межсервисный интервал: 8 000 часов

Рекомендуемая очистка крыльчатки: каждые 2 000 часов

Контроль вибрации: не более 4,5 мм/с

Температура окружающей среды: -20°C до +40°C

❓ Частые вопросы проектировщиков

Как определить направление вращения по маркировке? +

В маркировке Ziehl-Abegg последние два символа указывают на направление вращения: .1R — левостороннее (против часовой стрелки), .2R — правостороннее (по часовой стрелке). Критически важно не путать цифру перед буквой — она означает исполнение, а не направление.

Наиболее надежный способ — запросить у поставщика (ВентПремиум) схематическое изображение вентилятора с указанием направления вращения. В каталогах Ziehl-Abegg всегда присутствуют такие схемы для каждого типоисполнения.

Можно ли изменить направление вращения на месте? +

Нет, направление вращения заложено конструктивно на этапе производства. Попытка изменить его путем переключения фаз приведет к неправильной работе аэродинамики крыльчатки и снижению эффективности на 15-25%.

Есть ли разница в цене между левосторонним и правосторонним? +

Обычно разница составляет 5-10% в пользу правосторонних исполнений, так как они производятся большими партиями. Однако при заказе через ВентПремиум возможны специальные условия для проектных организаций.

Какой срок поставки левостороннего вентилятора? +

RH22M-2DK.1B.1R обычно есть на складе ВентПремиум. При отсутствии — срок поставки из Германии составляет 6-8 недель. Рекомендуется резервировать оборудование на этапе проектирования.

Для критичных проектов всегда закладывайте дополнительное время на поставку специализированного оборудования. Левосторонние исполнения реже есть в наличии, чем стандартные правосторонние.

Сертификация и стандарты

IE3

Класс энергоэффективности

IP55

Степень защиты оболочки

CE

Соответствие директивам ЕС

ISO 5801

Метод испытаний

ГОСТ

Российские стандарты

ТР ТС 010/2011

Технический регламент

Нужен левосторонний вентилятор для специфичного проекта?

Получите консультацию инженера ВентПремиум и коммерческое предложение на RH22M-2DK.1B.1R с учетом вашей схемы

Получить консультацию инженера

✅ Официальный поставщик Ziehl-Abegg • Консультации по подбору • Гарантия 3 года • Доставка по РФ

Технические характеристики:

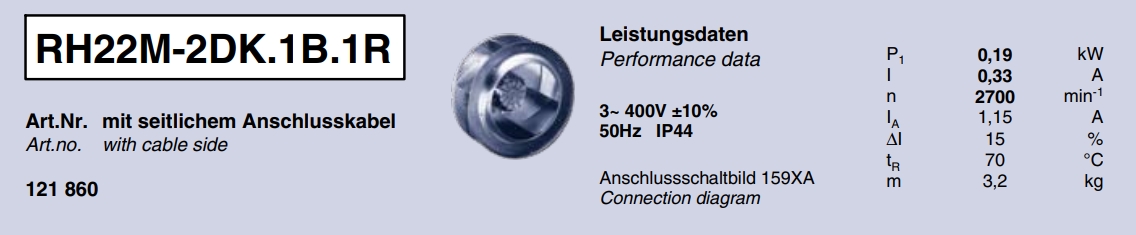

Технологические характеристики RH22M-2DK.1B.1R, арт. 121 860

Характеристики вентилятора:

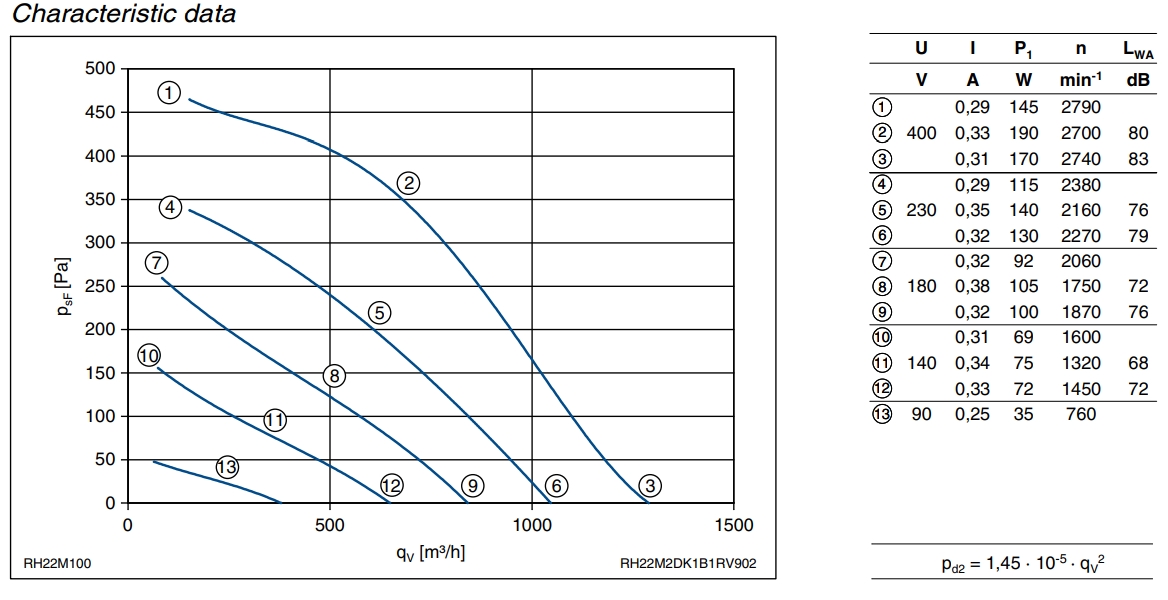

Аэродинамические характеристики вентилятора RH22M-2DK.1B.1R, арт. 121 860

Чертеж
