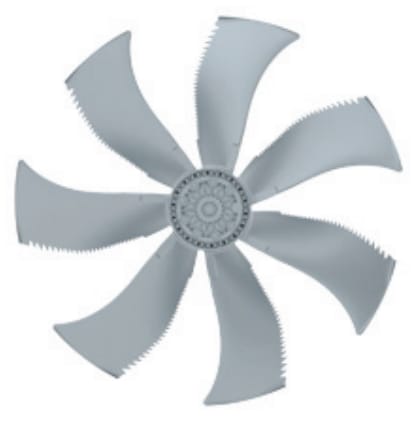

Вентилятор осевой Ziehl-Abegg FN091-SDQ.6N.V7P2, арт. 156204

Тип, модель

FN091-SDQ.6N.V7P2

Артикул

156204

Серия

Типоразмер, мм

910

Технология электродвигателя

AC ERM

SFP

Частота fBP, Hz

50/60

Сеть, Hz

3˜ 400/460V 50/60Hz D/Y +/- 10%

Класс ErP

2015

Защитная решетка grille | influence

pressure side / not measured

Напряжение, V

400/460

Вес, кг

50,7

Мощность (входная), P, kW

1,85/1,05

Частота вращения, об/мин

840/630

Номинальный ток, А

3,80/1,90

1-фазный / 3-фазный [-]

Степень защиты IP [-]

Температурный диапазон, °С

-40...+70

Класс нагревостойкости изоляции THCL [-]

155

Вентилятор FN091-SDQ.6N.V7P2, арт. 156204 является осевым вентилятором производства компании Ziehl-Abegg. Он предназначен для использования в различных промышленных секторах, таких как производство, энергетика и транспорт.

Этот вентилятор имеет диаметр рабочего колеса 910 мм и производительность до 25 100 м³/ч. Он оснащен 7 лопастями, выполненными из специального материала с высокой износостойкостью и коррозионной стойкостью.

Вентилятор FN091-SDQ.6N.V7P2 обладает высокой эффективностью и низким уровнем шума. Он способен работать в широком диапазоне скоростей вращения и имеет возможность регулирования скорости.

FN091-SDQ.6N.V7P2 от Циль-Абегг соответствует современным требованиям к энергоэффективности и экологичности. Вентилятор производится с использованием передовых технологий и материалов, что обеспечивает его долговечность и надежность в эксплуатации. Он может использоваться для охлаждения и вентиляции в различных промышленных секторах и помогает обеспечивать комфортные условия труда и жизни людей.

Технические характеристики:

Тип - FN091-SDQ.6N.V7P2;
Каталожный номер - 156204;
Типоразмер - 910 мм;
Технология электродвигателя - AC ERM;
SFP [-] -;
Частота fBP (Hz) - 50;
Сеть - 3˜ 400V 50Hz D;
Класс ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
КПД η_statA[%] - 39,2;
Производительность N_IST[%] - 44,0;
Производительность N_target[%] - 40;
Номинальный ток Ι_Ν(A) - 3.80;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
Напряжение U_N [V] - 400;
P_N[kW] - 1.85;

Характеристики вентилятора:

частота вращения вентилятора (n) | max. (nmax) , 1/min - 840;
Масса изделия (mPr) kg - 50,7;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

3˜ 400V +10/-10 D/Y 50Hz P1 1.85/1.05kW P2 1.30/0.56kW
3.80/1.90A DI=0% 840/630/MIN COSY 0.70 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 2.40/1.15kW P2 1.45/0.44kW
4.40/2.10A DI=0% 870/580/MIN COSY 0.80 50°C
3˜ 460V +10/-10 D/Y 60Hz P1 2.80/1.45kW P2 1.90/0.64kW
4.60/2.20A DI=0% 950/660/MIN COSY 0.77 40°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 39,2%
производительность: N_IST = 44,0 % / N_target = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 50 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1 (Hz - 50)

КПД ηsF (Hz - 50)

Акустические хар-ки Lw(A),5 (Hz - 50)

Чертеж

Технические характеристики:

Тип - FN091-SDQ.6N.V7P2;
Каталожный номер - 156204;
Типоразмер - 910 мм;
Технология электродвигателя - AC ERM;
SFP [-] -;
Частота fBP (Hz) - 50;
Сеть - 3˜ 400V 50Hz Y;
Класс ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
КПД η_statA[%] - 39,2;
Производительность N_IST[%] - 44,0;
Производительность N_target[%] - 40;
Номинальный ток Ι_Ν(A) - 1.90;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
Напряжение U_N [V] - 400;
P_N[kW] - 1.05;

Характеристики вентилятора:

частота вращения вентилятора (n) | max. (nmax) , 1/min - 630;
Масса изделия (mPr) kg - 50,7;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

Потребляемая мощность P1 (Hz - 50)

КПД ηsF (Hz - 50)

Акустические хар-ки Lw(A),5 (Hz - 50)

Чертеж

Технические характеристики:

Тип - FN091-SDQ.6N.V7P2;
Каталожный номер - 156204;
Типоразмер - 910 мм;
Технология электродвигателя - AC ERM;
SFP [-] -;
Частота fBP (Hz) - 60;
Сеть - 3˜ 400V 60Hz D;
Класс ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
КПД η_statA[%] - 36,9;
Производительность N_IST[%] - 44,0;
Производительность N_target[%] - 40;
Номинальный ток Ι_Ν(A) - 4.40;
Макс. допустимая температура перемещаемой среды (tr) °C" - 50;
ρ [kg/m³] - 1.16;
Напряжение U_N [V] - 400;
P_N[kW] - 2.40;

Характеристики вентилятора:

частота вращения вентилятора (n) | max. (nmax) , 1/min - 870;
Масса изделия (mPr) kg - 50,7;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

3˜ 400V +10/-10 D/Y 50Hz P1 1.85/1.05kW P2 1.30/0.56kW
3.80/1.90A DI=0% 840/630/MIN COSY 0.70 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 2.40/1.15kW P2 1.45/0.44kW
4.40/2.10A DI=0% 870/580/MIN COSY 0.80 50°C
3˜ 460V +10/-10 D/Y 60Hz P1 2.80/1.45kW P2 1.90/0.64kW
4.60/2.20A DI=0% 950/660/MIN COSY 0.77 40°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 36,9%
производительность: N_IST = 44,0 % / N_target = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 60 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1 (Hz - 60)

КПД ηsF (Hz - 60)

Акустические хар-ки Lw(A),5 (Hz - 60)

Чертеж

Технические характеристики:

Тип - FN091-SDQ.6N.V7P2;
Каталожный номер - 156204;
Типоразмер - 910 мм;
Технология электродвигателя - AC ERM;
SFP [-] -;
Частота fBP (Hz) - 60;
Сеть - 3˜ 400V 60Hz Y;
Класс ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
КПД η_statA[%] - 36,9;
Производительность N_IST[%] - 44,0;
Производительность N_target[%] - 40;
Номинальный ток Ι_Ν(A) - 2.10;
Макс. допустимая температура перемещаемой среды (tr) °C" - 50;
ρ [kg/m³] - 1.16;
Напряжение U_N [V] - 400;
P_N[kW] - 1.15;

Характеристики вентилятора:

частота вращения вентилятора (n) | max. (nmax) , 1/min - 580;
Масса изделия (mPr) kg - 50,7;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

3˜ 400V +10/-10 D/Y 50Hz P1 1.85/1.05kW P2 1.30/0.56kW
3.80/1.90A DI=0% 840/630/MIN COSY 0.70 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 2.40/1.15kW P2 1.45/0.44kW
4.40/2.10A DI=0% 870/580/MIN COSY 0.80 50°C
3˜ 460V +10/-10 D/Y 60Hz P1 2.80/1.45kW P2 1.90/0.64kW
4.60/2.20A DI=0% 950/660/MIN COSY 0.77 40°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 36,9%
производительность: N_IST = 44,0 % / N_target = 40 %

Потребляемая мощность P1 (Hz - 60)

КПД ηsF (Hz - 60)

Акустические хар-ки Lw(A),5 (Hz - 60)

Чертеж

Технические характеристики:

Тип - FN091-SDQ.6N.V7P2;
Каталожный номер - 156204;
Типоразмер - 910 мм;
Технология электродвигателя - AC ERM;
SFP [-] -;
Частота fBP (Hz) - 60;
Сеть - 3˜ 460V 60Hz D;
Класс ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
КПД η_statA[%] - 36,9;
Производительность N_IST[%] - 44,0;
Производительность N_target[%] - 40;
Номинальный ток Ι_Ν(A) - 4.60;
Макс. допустимая температура перемещаемой среды (tr) °C" - 40;
ρ [kg/m³] - 1.16;
Напряжение U_N [V] - 460;
P_N[kW] - 2.80;

Характеристики вентилятора:

частота вращения вентилятора (n) | max. (nmax) , 1/min - 950;
Масса изделия (mPr) kg - 50,7;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

3˜ 400V +10/-10 D/Y 50Hz P1 1.85/1.05kW P2 1.30/0.56kW
3.80/1.90A DI=0% 840/630/MIN COSY 0.70 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 2.40/1.15kW P2 1.45/0.44kW
4.40/2.10A DI=0% 870/580/MIN COSY 0.80 50°C
3˜ 460V +10/-10 D/Y 60Hz P1 2.80/1.45kW P2 1.90/0.64kW
4.60/2.20A DI=0% 950/660/MIN COSY 0.77 40°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 36,9%
производительность: N_IST = 44,0 % / N_target = 40 %

Потребляемая мощность P1 (Hz - 60)

КПД ηsF (Hz - 60)

Акустические хар-ки Lw(A),5 (Hz - 60)

Чертеж

Технические характеристики:

Тип - FN091-SDQ.6N.V7P2;
Каталожный номер - 156204;
Типоразмер - 910 мм;
Технология электродвигателя - AC ERM;
SFP [-] -;
Частота fBP (Hz) - 60;
Сеть - 3˜ 460V 60Hz Y;
Класс ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
КПД η_statA[%] - 36,9;
Производительность N_IST[%] - 44,0;
Производительность N_target[%] - 40;
Номинальный ток Ι_Ν(A) - 2.20;
Макс. допустимая температура перемещаемой среды (tr) °C" - 40;
ρ [kg/m³] - 1.16;
Напряжение U_N [V] - 460;
P_N[kW] - 1.45;

Характеристики вентилятора:

частота вращения вентилятора (n) | max. (nmax) , 1/min - 660;
Масса изделия (mPr) kg - 50,7;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

3˜ 400V +10/-10 D/Y 50Hz P1 1.85/1.05kW P2 1.30/0.56kW
3.80/1.90A DI=0% 840/630/MIN COSY 0.70 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 2.40/1.15kW P2 1.45/0.44kW
4.40/2.10A DI=0% 870/580/MIN COSY 0.80 50°C
3˜ 460V +10/-10 D/Y 60Hz P1 2.80/1.45kW P2 1.90/0.64kW
4.60/2.20A DI=0% 950/660/MIN COSY 0.77 40°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 36,9%
производительность: N_IST = 44,0 % / N_target = 40 %

Потребляемая мощность P1 (Hz - 60)

КПД ηsF (Hz - 60)

Акустические хар-ки Lw(A),5 (Hz - 60)

Чертеж

Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.

Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм

Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы

Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
