Вентилятор осевой Ziehl-Abegg FN071-VDK.6N.V7P2, арт. 141772

Вентилятор осевой Ziehl-Abegg FN071-VDK.6N.V7P2, арт. 141772
Тип, модель
FN071-VDK.6N.V7P2
Артикул
141772
Серия
FN
Типоразмер, мм
710
Технология электродвигателя
AC ERM
SFP
-
Частота fBP, Hz
50
Сеть, Hz
3˜ 400V 50Hz D/Y +/- 10%
Класс ErP
2015
Защитная решетка grille | influence
pressure side / measured
Напряжение, V
400
Вес, кг
31,7
Мощность (входная), P, kW
2,60/1,70
Частота вращения, об/мин
1330/1050
Производительность (воздушный поток), м3/ч
22500
Номинальный ток, А
4,80/2,90
ΔI [%]
5
1-фазный / 3-фазный [-]
3
Уровень шума, дБ
91
Степень защиты IP [-]
54
Температурный диапазон, °С
-40...+60
Класс нагревостойкости изоляции THCL [-]
155

Вентилятор осевой Ziehl-Abegg FN071-VDK.6N.V7P2, арт. 141772 - это высокотехнологичное устройство, которое имеет уникальные технические характеристики и функциональные возможности. Он отличается от других вентиляторов своей высокой производительностью и надежностью при работе в самых сложных условиях.

Одной из ключевых особенностей вентилятора Ziehl-Abegg FN071-VDK.6N.V7P2 является его мощный двигатель, который обеспечивает высокую производительность при работе с высокими нагрузками и в сложных условиях. Он имеет оптимальные лопасти и специальную форму корпуса, которые обеспечивают эффективное охлаждение и циркуляцию воздуха.

Кроме того, вентилятор Ziehl-Abegg FN071-VDK.6N.V7P2 имеет высокий уровень надежности и долговечности, что позволяет использовать его в самых разных условиях и сферах применения. Он может применяться в системах вентиляции и кондиционирования воздуха, промышленных установках, а также в других областях, где необходимо обеспечить максимальную производительность и надежность оборудования.

Еще одной важной характеристикой вентилятора Ziehl-Abegg FN071-VDK.6N.V7P2 является его низкий уровень шума при работе, что делает его одним из самых тихих вентиляторов на рынке. Это позволяет использовать его в местах, где необходимо обеспечить комфортную и безопасную работу, без излишнего шума и напряжения.

Кроме того, вентилятор Ziehl-Abegg FN071-VDK.6N.V7P2 имеет современный дизайн и компактные размеры, что делает его удобным в использовании и монтаже в различных установках. Он также обладает высокой эффективностью, что позволяет использовать его для экономии энергии и снижения затрат на обслуживание.

В целом, вентилятор Ziehl-Abegg FN071-VDK.6N.V7P2 является инновационным техническим решением для обеспечения эффективности работы вашего бизнеса.

Вентилятор осевой Ziehl-Abegg FN071-VDK.6N.V7P2 - это компактный вентилятор, который отличается своей эффективностью и высокой надежностью. Этот вентилятор имеет диаметр лопастей 710 мм и может достигать скорости воздушного потока до 22500 м³/час.

Основные технические особенности вентилятора осевого Ziehl-Abegg FN071-VDK.6N.V7P2:

  • Низкий уровень шума: Вентилятор имеет специально разработанные лопасти, которые обеспечивают плавный воздушный поток и уменьшают шум до минимума.
  • Надежность: Вентилятор оснащен высокопрочным мотором и долговечными подшипниками, которые гарантируют длительный срок службы и стабильную работу.
  • Высокая эффективность: Вентилятор имеет высокую эффективность и обеспечивает высокую скорость воздушного потока при минимальном потреблении энергии.
  • Широкий диапазон температур: Вентилятор способен работать в широком диапазоне температур от -40°C до +60°C, что позволяет использовать его в различных условиях.
Сферы применения вентилятора осевого Ziehl-Abegg FN071-VDK.6N.V7P2 включают системы вентиляции и кондиционирования воздуха в промышленных и коммерческих зданиях, охлаждение оборудования, а также вентиляцию туннелей и подземных помещений. Он также может использоваться в сельском хозяйстве для вентиляции животноводческих и птицеферм.

Технические характеристики:

  • Тип - FN071-VDK.6N.V7P2;
  • Каталожный номер - 141772;
  • Типоразмер - 710 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz D;
  • Класс ErP [-] - 2015;
  • Защитная решетка grille | influence - pressure side / measured;
  • КПД ηstatA [%] - 37,9;
  • Производительность NIST [%] - 41,7;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 4.80;
  • ΔI [%] - 5;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 60;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 2.60;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1330;
  • Масса изделия (mPr) kg - 31,7;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 2.60/1.70kW
4.80/2.90A DI=5% 1330/1050/MIN COSY 0.78 60°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 37,9%
производительность: NIST = 41,7 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)

Чертеж



Технические характеристики:

  • Тип - FN071-VDK.6N.V7P2;
  • Каталожный номер - 141772;
  • Типоразмер - 710 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz Y;
  • Класс ErP [-] - 2015;
  • Защитная решетка grille | influence - pressure side / measured;
  • КПД ηstatA [%] - 37,9;
  • Производительность NIST [%] - 41,7;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 2.90;
  • ΔI [%] - 5;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 60;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 1.70;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1050;
  • Масса изделия (mPr) kg - 31,7;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 2.60/1.70kW
4.80/2.90A DI=5% 1330/1050/MIN COSY 0.78 60°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 37,9%
производительность: NIST = 41,7 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)

Чертеж


Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.


Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

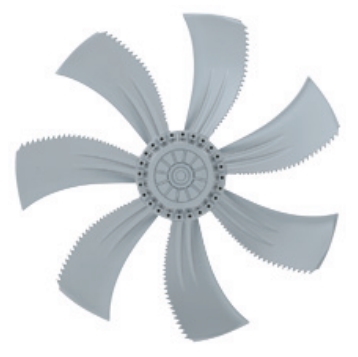

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм


Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы

Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
