Вентилятор осевой Ziehl-Abegg FN071-SDA.6F.V7P1, арт. 141768

Вентилятор FN071-SDA.6F.V7P1 (арт. 141768) - это высокоэффективный осевой вентилятор, предназначенный для использования в системах вентиляции и кондиционирования воздуха. Он оснащен рабочим колесом диаметром 710 мм и обеспечивает высокую производительность при низком уровне шума.

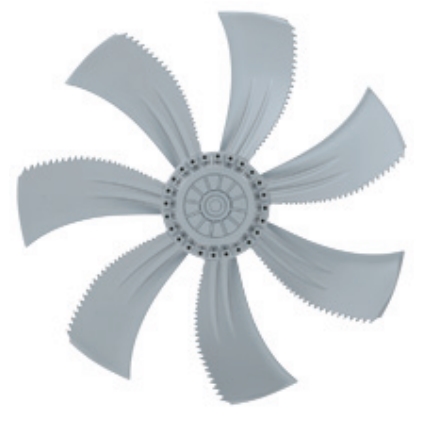

Крыльчатка вентилятора выполнена из специального материала, обеспечивающего высокую эффективность и бесшумную работу. Она имеет шесть лопастей, которые создают мощный поток воздуха при максимальной производительности.

Энергоэффективный двигатель вентилятора обеспечивает высокую скорость вращения и регулируется электронной коммутацией. Это позволяет точно контролировать скорость вращения и эффективность работы вентилятора. Кроме того, он оснащен необслуживаемыми шарикоподшипниками, обеспечивающими долговечность и надежность работы в течение многих лет.

FN071-SDA.6F.V7P1 от Циль-Абегг - это идеальное решение для систем вентиляции и кондиционирования воздуха, где требуется высокая производительность, эффективность и низкий уровень шума.

Технические характеристики:

• Тип - FN071-SDA.6F.V7P1;
• Каталожный номер - 141768;
• Типоразмер - 710 мм;
• Технология электродвигателя - AC ERM;
• SFP [-] -;
• Частота fBP (Hz) - 50;
• Сеть - 3˜ 400V 50Hz D;
• Класс ErP [-] - 2015;
• Защитная решетка grille | influence - without;
• КПД η_statA [%] - 39,1;
• Производительность N_IST [%] - 45,8;
• Производительность N_target [%] - 40;
• Номинальный ток Ι_Ν (A) - 1.05;
• ΔI [%] - 10;
• Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
• ρ [kg/m³] - 1.16;
• Напряжение U_N [V] - 400;
• P_N [kW] - 0.62;

Характеристики вентилятора:

• частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 690;
• Масса изделия (mPr) kg - 17,2;
• 1-фазный / 3-фазный [-] - 3;
• IP [-] - 54;
• THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.94/0.62kW P2 0.72/0.31kW
1.70/1.05A DI=10% 900/690/MIN COSY 0.79 70°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 39,1%
производительность: N_IST = 45,8 % / N_target = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 50 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)

Чертеж



Технические характеристики:

• Тип - FN071-SDA.6F.V7P1;
• Каталожный номер - 141768;
• Типоразмер - 710 мм;
• Технология электродвигателя - AC ERM;
• SFP [-] -;
• Частота fBP (Hz) - 50;
• Сеть - 3˜ 400V 50Hz Y;
• Класс ErP [-] - 2015;
• Защитная решетка grille | influence - without;
• КПД η_statA [%] - 39,1;
• Производительность N_IST [%] - 45,8;
• Производительность N_target [%] - 40;
• Номинальный ток Ι_Ν (A) - 1.70;
• ΔI [%] - 10;
• Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
• ρ [kg/m³] - 1.16;
• Напряжение U_N [V] - 400;
• P_N [kW] - 0.94;

Характеристики вентилятора:

• частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 900;
• Масса изделия (mPr) kg - 17,2;
• 1-фазный / 3-фазный [-] - 3;
• IP [-] - 54;
• THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.94/0.62kW P2 0.72/0.31kW
1.70/1.05A DI=10% 900/690/MIN COSY 0.79 70°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 39,1%
производительность: N_IST = 45,8 % / N_target = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 50 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)

Чертеж




Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.

Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы
