Вентилятор осевой FN050-VDS.4I.V7P1, арт. 140471 (d 50) Ziehl-Abegg - это высококачественный и надежный вентилятор от известного производителя. Он имеет широкий диапазон применения и прекрасно подходит для различных индустриальных и коммерческих объектов.
Одной из особенностей данного вентилятора является его высокая производительность при минимальном уровне шума. Он оснащен современным мотор-колесом и встроенным контроллером, что обеспечивает высокую эффективность и надежность его работы.
Вентилятор FN050-VDS.4I.V7P1 имеет высокую мощность вентиляции, что позволяет использовать его для вентиляции больших и просторных помещений. Он также обладает низким энергопотреблением и высокой экономичностью.
Вентилятор осевой FN050-VDS.4I.V7P1 имеет компактный размер и легкий вес, что делает его простым в установке и обслуживании. Он может использоваться в различных сферах, включая промышленность, коммерческие и жилые объекты.
В целом, вентилятор осевой FN050-VDS.4I.V7P1 от Циль-Абегг является отличным выбором для тех, кто ищет высококачественное и эффективное решение для вентиляции. Его технические характеристики и надежность сделают его незаменимым инструментом для обеспечения комфортной и безопасной работы в различных условиях.
Технические характеристики:
- Тип - FN050-VDS.4I.V7P1;
- Каталожный номер - 140471, 156114;
- Типоразмер - 500 мм;
- Технология электродвигателя - AC ERM;
- SFP [-] -;
- Частота fBP (Hz) - 50 - 60;
- Сеть - 3˜ 400V 60Hz D / Y +/-10%;
- Класс ErP [-] - 2015, СЕ;
- Защитная решетка grille | influence - pressure side / not measured;
- Номинальный ток ΙΝ (A) - 1.45 - 0.96;
- Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
- ρ [kg/m³] - 1.16;
- UN [V] - 400;
- PN [kW] - 0.84 - 0.54;
Характеристики вентилятора:
- частота вращения вентилятора (n) | max. (nmax) , 1/min - 1340 - 940;
- Масса изделия (mPr) kg - 13,3;
- 1-фазный / 3-фазный [-] - 3;
- IP [-] - 54;
- THCL [-] - 155;
Данные на заводской табличке:
3˜ 400V +10/-10 D/Y 50Hz P1 0.77/0.49kW P2 0.52/0.26kW
1.70/0.84A DI=0% 1300/1025/MIN COSY 0.64 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 1.10/0.60kW P2 0.64/0.22kW
1.90/1.00A DI=0% 1400/980/MIN COSY 0.81 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 1.20/0.70kW P2 0.76/0.32kW
2.00/1.05A DI=0% 1480/1100/MIN COSY 0.76 70°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 29,7%
производительность: NIST = 40,7 % / Ntarget = 40 %
Чертеж
Техническое описание FE2owlet
Серия FN. Стандартное исполнение с электродвигателями переменного тока
Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.
Электропитание:
400 В ± 10 %, 3 фазы, переключение Δ/Y
230 В ± 10 %, 1 фаза
Частота сети:
50 Гц
60 Гц
Класс нагревостойкости изоляции:
THCL 155
Степень защиты:
IP 54
Защита электродвигателя:
Тепловое реле (TB)
Лакокрасочное покрытие:
Вентилятор без лакокрасочного покрытия.
Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).
По запросу:
Питание от сети с другими характеристиками.
Лакокрасочное покрытие.
Конструктивное исполнение.
Осевой вентилятор FE2owlet
Серия FN
Исполнение
FE2owlet с электродвигателем переменного тока с внешним ротором
Особенности конструкции

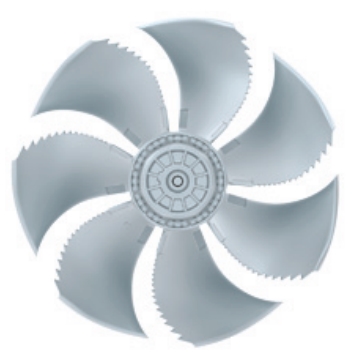

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм
Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.
Компоненты системы
Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
