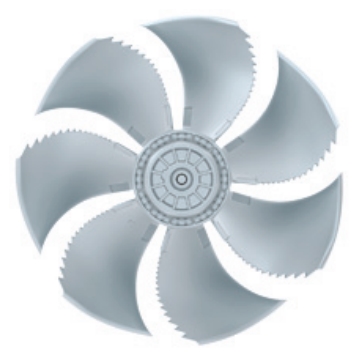

Вентилятор осевой Ziehl-Abegg FN050-ADQ.4C.A7P1, арт. 140087

Вентилятор осевой Ziehl-Abegg FN050-ADQ.4C.A7P1, арт. 140087
Тип, модель
FN050-ADQ.4C.A7P1
Артикул
140087
Серия
FN
Типоразмер, мм
500
Технология электродвигателя
AC ERM
SFP
1
Частота fBP, Hz
50/60
Сеть, Hz
3˜ 400/460V 50/60Hz D/Y +/- 10%
Класс ErP
Нет
Защитная решетка grille | influence
suction side / measured
Напряжение, V
400/460
Вес, кг
16,9
Мощность (входная), P, kW
0,14/0,09
Частота вращения, об/мин
670/510
Производительность (воздушный поток), м3/ч
5100
Номинальный ток, А
0,32/0,16
1-фазный / 3-фазный [-]
3
Уровень шума, дБ
64
Степень защиты IP [-]
54
Температурный диапазон, °С
-40...+70
Класс нагревостойкости изоляции THCL [-]
155

Завод Ziehl-Abegg производит промышленные осевые вентиляторы высокого качества, и одним из примеров является FN050-ADQ.4C.A7P1, артикул 140087. Этот вентилятор имеет диаметр 500 мм и предназначен для использования в различных системах вентиляции и кондиционирования воздуха.

Особенностью вентилятора FN050-ADQ.4C.A7P1 является его высокая производительность при низком уровне шума. Это достигается за счет применения эффективных аэродинамических технологий и оптимизации формы лопастей вентилятора.

Благодаря прочной конструкции и использованию высококачественных материалов, вентилятор FN050-ADQ.4C.A7P1 имеет длительный срок службы и надежную работу. Он также легко монтируется и обслуживается, что обеспечивает удобство использования.

Вентилятор FN050-ADQ.4C.A7P1 от Циль-Абегг является отличным выбором для обеспечения эффективной вентиляции и кондиционирования воздуха в различных промышленных и коммерческих объектах.

Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 140087;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2382;
  • Давление, stat. psF Pa - 45;
  • Давление,  tot. pPa - 52;
  • SFP-class - 1;
  • SFP-­value PSFP [Ws/m³] - 202;
  • Потребляемая электрическая мощность PW - 134;
  • КПД, stat. ηsF [%] - 22.4;
  • КПД, tot. η[%] - 25.8;
  • Акустич. х­ки на стороне всасывания Lw,5 [dB] - 67;
  • Акустич. х­ки на стороне всасывания Lw(A),5 [dB] - 58;
  • Акустич. х­ки на стороне нагнетания Lw,6 [dB] - 66;
  • Акустич. х­ки на стороне нагнетания Lw(A),6 [dB] - 58;
  • Частота fBP (Hz) - 50;
  • Напряжение UBP [V] - 400;
  • Ток ΙBP [A] - 0.30;
  • Сеть - 3˜ 400V 50Hz D;
  • Расход воздуха qV сети [m³/h] - 2382;
  • Давление psF сети [Pa] - 45;
  • Давление pF сети [Pa] - 52;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.32;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 0.14;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 659 / 670;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.14/0.09kW
0.32/0.16A DI=0% 670/510/MIN COSY 0.62 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.095kW
0.35/0.175A DI=0% 720/450/MIN COSY 0.76 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.21/0.12kW
0.36/0.19A DI=0% 770/530/MIN COSY 0.71 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)




Эксплуатационные расходы:



  • nмакс [%] - 97;
  • q[m³/h] - 2382;
  • psF [Pa] - 45;
  • Регулирование [-] - ЕС.


Чертеж




Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 140087;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz Y;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.16;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.09;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 510;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.14/0.09kW
0.32/0.16A DI=0% 670/510/MIN COSY 0.62 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.095kW
0.35/0.175A DI=0% 720/450/MIN COSY 0.76 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.21/0.12kW
0.36/0.19A DI=0% 770/530/MIN COSY 0.71 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)



Чертеж



Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 140087;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2566;
  • Давление, stat. psF Pa - 53;
  • Давление,  tot. pPa - 61;
  • SFP-class - 1;
  • SFP-­value PSFP [Ws/m³] - 254;
  • Потребляемая электрическая мощность PW - 181;
  • КПД, stat. ηsF [%] - 20.7;
  • КПД, tot. η[%] - 23.8;
  • Акустич. х­ки на стороне всасывания Lw,5 [dB] - 70;
  • Акустич. х­ки на стороне всасывания Lw(A),5 [dB] - 60;
  • Акустич. х­ки на стороне нагнетания Lw,6 [dB] - 70;
  • Акустич. х­ки на стороне нагнетания Lw(A),6 [dB] - 62;
  • Частота fBP (Hz) - 60;
  • Напряжение UBP [V] - 400;
  • Ток ΙBP [A] - 0.35;
  • Сеть - 3˜ 400V 60Hz D;
  • Расход воздуха qV сети [m³/h] - 2566;
  • Давление psF сети [Pa] - 53;
  • Давление pF сети [Pa] - 61;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.35;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 0.18;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 707 / 720;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.14/0.09kW
0.32/0.16A DI=0% 670/510/MIN COSY 0.62 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.095kW
0.35/0.175A DI=0% 720/450/MIN COSY 0.76 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.21/0.12kW
0.36/0.19A DI=0% 770/530/MIN COSY 0.71 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz 60)


КПД ηsF (Hz 60)


Акустические хар-ки Lw(A),5 (Hz 60)




Эксплуатационные расходы:

  • nмакс. [%] - 89;
  • q[m³/h] - 2566;
  • psF [Pa] - 53;
  • Регулирование [-] - ЕС.

Чертеж




Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 140087;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 400V 60Hz Y;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.17;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.095;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 450;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.14/0.09kW
0.32/0.16A DI=0% 670/510/MIN COSY 0.62 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.095kW
0.35/0.175A DI=0% 720/450/MIN COSY 0.76 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.21/0.12kW
0.36/0.19A DI=0% 770/530/MIN COSY 0.71 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж



Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 140087;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz D;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.36;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 460;
  • P[kW] - 0.21;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 770;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.14/0.09kW
0.32/0.16A DI=0% 670/510/MIN COSY 0.62 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.095kW
0.35/0.175A DI=0% 720/450/MIN COSY 0.76 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.21/0.12kW
0.36/0.19A DI=0% 770/530/MIN COSY 0.71 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж



Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 140087;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz Y;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.19;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 460;
  • P[kW] - 0.12;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 530;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.14/0.09kW
0.32/0.16A DI=0% 670/510/MIN COSY 0.62 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.095kW
0.35/0.175A DI=0% 720/450/MIN COSY 0.76 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.21/0.12kW
0.36/0.19A DI=0% 770/530/MIN COSY 0.71 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)




Чертеж



Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 160053;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2382;
  • Давление, stat. psF Pa - 45;
  • Давление,  tot. pPa - 52;
  • SFP-class - 1;
  • SFP-­value PSFP [Ws/m³] - 202;
  • Потребляемая электрическая мощность PW - 134;
  • КПД, stat. ηsF [%] - 22.4;
  • КПД, tot. η[%] - 25.8;
  • Акустич. х­ки на стороне всасывания Lw,5 [dB] - 67;
  • Акустич. х­ки на стороне всасывания Lw(A),5 [dB] - 58;
  • Акустич. х­ки на стороне нагнетания Lw,6 [dB] - 66;
  • Акустич. х­ки на стороне нагнетания Lw(A),6 [dB] - 58;
  • Частота fBP (Hz) - 50;
  • Напряжение UBP [V] - 400;
  • Ток ΙBP [A] - 0.30;
  • Сеть - 3˜ 400V 50Hz D;
  • Расход воздуха qV сети [m³/h] - 2382;
  • Давление psF сети [Pa] - 45;
  • Давление pF сети [Pa] - 52;
  • Класс ErP [-] - < 125 Вт;
  • UL [-] -;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.30;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 0.13;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 659 / 660;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.13/0.08kW P2 0.07/0.03kW
0.30/0.15A DI=0% 660/510/MIN COSY 0.63 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.085kW P2 0.07/0.02kW
0.34/0.17A DI=0% 710/450/MIN COSY 0.75 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.20/0.11kW P2 0.08/0.03kW
0.35/0.18A DI=0% 760/520/MIN COSY 0.72 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)




Эксплуатационные расходы:



  • nмакс [%] - 97;
  • q[m³/h] - 2382;
  • psF [Pa] - 45;
  • Регулирование [-] - ЕС.


Чертеж




Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 160053;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz Y;
  • Класс ErP [-] - < 125 Вт;
  • UL [-] -;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.15;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.08;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 510;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.13/0.08kW P2 0.07/0.03kW
0.30/0.15A DI=0% 660/510/MIN COSY 0.63 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.085kW P2 0.07/0.02kW
0.34/0.17A DI=0% 710/450/MIN COSY 0.75 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.20/0.11kW P2 0.08/0.03kW
0.35/0.18A DI=0% 760/520/MIN COSY 0.72 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)



Чертеж





Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 160053;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2566;
  • Давление, stat. psF Pa - 53;
  • Давление,  tot. pPa - 61;
  • SFP-class - 1;
  • SFP-­value PSFP [Ws/m³] - 254;
  • Потребляемая электрическая мощность PW - 181;
  • КПД, stat. ηsF [%] - 20.7;
  • КПД, tot. η[%] - 23.8;
  • Акустич. х­ки на стороне всасывания Lw,5 [dB] - 70;
  • Акустич. х­ки на стороне всасывания Lw(A),5 [dB] - 60;
  • Акустич. х­ки на стороне нагнетания Lw,6 [dB] - 70;
  • Акустич. х­ки на стороне нагнетания Lw(A),6 [dB] - 62;
  • Частота fBP (Hz) - 60;
  • Напряжение UBP [V] - 400;
  • Ток ΙBP [A] - 0.35;
  • Сеть - 3˜ 400V 60Hz D;
  • Расход воздуха qV сети [m³/h] - 2566;
  • Давление psF сети [Pa] - 53;
  • Давление pF сети [Pa] - 61;
  • Класс ErP [-] - < 125 Вт;
  • UL [-] -;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.34;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 0.18;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 707 / 710;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.13/0.08kW P2 0.07/0.03kW
0.30/0.15A DI=0% 660/510/MIN COSY 0.63 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.085kW P2 0.07/0.02kW
0.34/0.17A DI=0% 710/450/MIN COSY 0.75 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.20/0.11kW P2 0.08/0.03kW
0.35/0.18A DI=0% 760/520/MIN COSY 0.72 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz 60)


КПД ηsF (Hz 60)


Акустические хар-ки Lw(A),5 (Hz 60)




Эксплуатационные расходы:

  • nмакс. [%] - 89;
  • q[m³/h] - 2566;
  • psF [Pa] - 53;
  • Регулирование [-] - ЕС.

Чертеж




Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 160053;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 400V 60Hz Y;
  • Класс ErP [-] - < 125 Вт;
  • UL [-] -;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.17;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.085;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 450;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.13/0.08kW P2 0.07/0.03kW
0.30/0.15A DI=0% 660/510/MIN COSY 0.63 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.085kW P2 0.07/0.02kW
0.34/0.17A DI=0% 710/450/MIN COSY 0.75 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.20/0.11kW P2 0.08/0.03kW
0.35/0.18A DI=0% 760/520/MIN COSY 0.72 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж



Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 160053;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz D;
  • Класс ErP [-] - < 125 Вт;
  • UL [-] -;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.35;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 460;
  • P[kW] - 0.20;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 760;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.13/0.08kW P2 0.07/0.03kW
0.30/0.15A DI=0% 660/510/MIN COSY 0.63 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.085kW P2 0.07/0.02kW
0.34/0.17A DI=0% 710/450/MIN COSY 0.75 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.20/0.11kW P2 0.08/0.03kW
0.35/0.18A DI=0% 760/520/MIN COSY 0.72 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж



Технические характеристики:

  • Тип - FN050-ADQ.4C.A7P1;
  • Каталожный номер - 160053;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz Y;
  • Класс ErP [-] - < 125 Вт;
  • UL [-] -;
  • Защитная решетка grille | influence - suction side / measured;
  • Номинальный ток ΙΝ (A) - 0.18;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 460;
  • P[kW] - 0.11;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 520;
  • Масса изделия (mPr) kg - 16,9;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.13/0.08kW P2 0.07/0.03kW
0.30/0.15A DI=0% 660/510/MIN COSY 0.63 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.18/0.085kW P2 0.07/0.02kW
0.34/0.17A DI=0% 710/450/MIN COSY 0.75 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.20/0.11kW P2 0.08/0.03kW
0.35/0.18A DI=0% 760/520/MIN COSY 0.72 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)




Чертеж



Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.


Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм


Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы

Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
