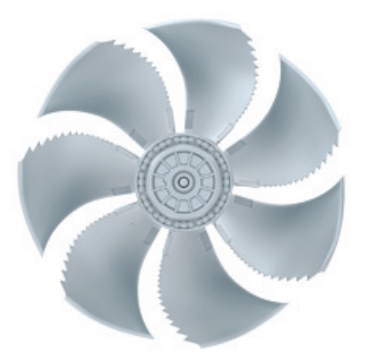

Вентилятор осевой Ziehl-Abegg FN050-8EA.4C.A7P1, арт. 153081

Вентилятор осевой Ziehl-Abegg FN050-8EA.4C.A7P1, арт. 153081
Тип, модель
FN050-8EA.4C.A7P1
Артикул
153081
Серия
FN
Типоразмер, мм
500
Технология электродвигателя
AC ERM
SFP
-
Частота fBP, Hz
50/60
Сеть, Hz
1˜ 230V 50/60Hz
Класс ErP
Нет
Защитная решетка grille | influence
without
Напряжение, V
230
Вес, кг
8
Мощность (входная), P, kW
0,14/0,19
Частота вращения, об/мин
660/690
Производительность (воздушный поток), м3/ч
4600
Номинальный ток, А
0,68/0,86
Конденсатор C, μF
3,0
1-фазный / 3-фазный [-]
1
Уровень шума, дБ
63
Степень защиты IP [-]
54
Температурный диапазон, °С
-40...+70
Класс нагревостойкости изоляции THCL [-]
155

Вентилятор FN050-8EA.4C.A7P1, арт. 153081 от Ziehl-Abegg является надежным и мощным вентилятором для широкого спектра промышленных приложений. Он оснащен высококачественным двигателем, который обеспечивает высокую производительность и длительный срок службы.

Этот вентилятор имеет компактный и эффективный дизайн, что позволяет использовать его в различных приложениях, где требуется мощный и надежный вентилятор. Он может быть установлен в системы вентиляции, кондиционирования воздуха и промышленного охлаждения.

Специальный дизайн лопастей вентилятора обеспечивает высокий воздушный поток и при этом имеет низкий уровень шума. Это позволяет использовать его в различных условиях, в том числе и в помещениях, где требуется минимальный уровень шума.

За счет высококачественных материалов и детальной проверки качества в процессе производства, вентилятор FN050-8EA.4C.A7P1 от Циль-Абегг обеспечивает высокую надежность и длительный срок эксплуатации. Он является идеальным решением для широкого спектра промышленных приложений, где требуется надежный и мощный вентилятор.

Технические характеристики:

  • Тип - FN050-8EA.4C.A7P1;
  • Каталожный номер - 153081;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 1˜ 230V 50Hz;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - without;
  • Номинальный ток ΙΝ (A) - 0.68;
  • Конденсатор C400 В [μF] - 3.0;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 230;
  • P[kW] - 0.14;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 660 / 699;
  • Масса изделия (mPr) kg - 8;
  • 1-фазный / 3-фазный [-] - 1;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.14kW
0.68A DI=0% 660/MIN 3.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.19kW
0.86A DI=0% 690/MIN 3.0µF/400V 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)




Чертеж




Технические характеристики:

  • Тип - FN050-8EA.4C.A7P1;
  • Каталожный номер - 153081;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2385;
  • Давление, stat. psF Pa - 46;
  • Давление,  tot. pPa - 52;
  • SFP-class - 1;
  • SFP-­value PSFP [Ws/m³] - 287;
  • Потребляемая электрическая мощность PW - 190;
  • КПД, stat. ηsF [%] - 15.9;
  • КПД, tot. η[%] - 18.2;
  • Акустич. х­ки на стороне всасывания Lw,5 [dB] - 73;
  • Акустич. х­ки на стороне всасывания Lw(A),5 [dB] - 62;
  • Акустич. х­ки на стороне нагнетания Lw,6 [dB] - 72;
  • Акустич. х­ки на стороне нагнетания Lw(A),6 [dB] - 62;
  • Частота fBP (Hz) - 60;
  • Напряжение UBP [V] - 230;
  • Ток ΙBP [A] - 0.86;
  • Сеть - 1˜ 230V 60Hz;
  • Расход воздуха qV сети [m³/h] - 2385;
  • Давление psF сети [Pa] - 46;
  • Давление pF сети [Pa] - 52;
  • Класс ErP [-] - Нет;
  • UL [-] - 1;
  • Защитная решетка grille | influence - without;
  • Номинальный ток ΙΝ (A) - 0.86;
  • Конденсатор C400 В [μF] - 3.0;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 230;
  • P[kW] - 0.19;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 688 - 690;
  • Масса изделия (mPr) kg - 8;
  • 1-фазный / 3-фазный [-] - 1;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.14kW
0.68A DI=0% 660/MIN 3.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.19kW
0.86A DI=0% 690/MIN 3.0µF/400V 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)




Эксплуатационные расходы

  • nмакс. [%] - 88;
  • q[m³/h] - 2385;
  • psF [Pa] - 46;
  • Регулирование [-] - ЕС.


Чертеж



Технические характеристики:

  • Тип - FN050-8EA.4C.A7P1;
  • Каталожный номер - 140082;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 1˜ 230V 50Hz;
  • Класс ErP [-] - Нет;
  • UL [-] -;
  • Защитная решетка grille | influence - without;
  • Номинальный ток ΙΝ (A) - 0.68;
  • Конденсатор C400 В [μF] - 3.0;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 230;
  • P[kW] - 0.14;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 660 / 699;
  • Масса изделия (mPr) kg - 8;
  • 1-фазный / 3-фазный [-] - 1;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.14kW
0.68A DI=0% 660/MIN 3.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.19kW
0.86A DI=0% 690/MIN 3.0µF/400V 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)




Чертеж




Технические характеристики:

  • Тип - FN050-8EA.4C.A7P1;
  • Каталожный номер - 140082;
  • Типоразмер - 500 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2385;
  • Давление, stat. psF Pa - 46;
  • Давление,  tot. pPa - 52;
  • SFP-class - 1;
  • SFP-­value PSFP [Ws/m³] - 287;
  • Потребляемая электрическая мощность PW - 190;
  • КПД, stat. ηsF [%] - 15.9;
  • КПД, tot. η[%] - 18.2;
  • Акустич. х­ки на стороне всасывания Lw,5 [dB] - 73;
  • Акустич. х­ки на стороне всасывания Lw(A),5 [dB] - 62;
  • Акустич. х­ки на стороне нагнетания Lw,6 [dB] - 72;
  • Акустич. х­ки на стороне нагнетания Lw(A),6 [dB] - 62;
  • Частота fBP (Hz) - 60;
  • Напряжение UBP [V] - 230;
  • Ток ΙBP [A] - 0.86;
  • Сеть - 1˜ 230V 60Hz;
  • Расход воздуха qV сети [m³/h] - 2385;
  • Давление psF сети [Pa] - 46;
  • Давление pF сети [Pa] - 52;
  • Класс ErP [-] - Нет;
  • UL [-] -;
  • Защитная решетка grille | influence - without;
  • Номинальный ток ΙΝ (A) - 0.86;
  • Конденсатор C400 В [μF] - 3.0;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 230;
  • P[kW] - 0.19;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 688 - 690;
  • Масса изделия (mPr) kg - 8;
  • 1-фазный / 3-фазный [-] - 1;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.14kW
0.68A DI=0% 660/MIN 3.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.19kW
0.86A DI=0% 690/MIN 3.0µF/400V 70°C
IP54 THCL155
Efficiency class -

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)




Эксплуатационные расходы

  • nмакс. [%] - 88;
  • q[m³/h] - 2385;
  • psF [Pa] - 46;
  • Регулирование [-] - ЕС.


Чертеж




Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.


Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм


Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы

Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
