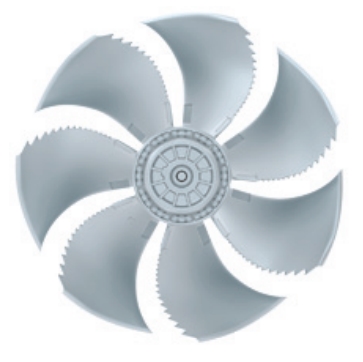

Вентилятор осевой Ziehl-Abegg FN050-6EF.4F.V7P1, арт. 140076

Осевой вентилятор ZIEHL-ABEGG FN050-6EF.4F.V7P1, арт. 140076, имеет следующие характеристики:

• Диаметр рабочего колеса: 500 мм
• Максимальный воздушный поток: 6 300 м³/час
• Мощность: 0,3 кВт
• Напряжение: 230 В, 50 Гц
• Ток: 1,3 А
• Максимальное давление: 590 Па
• Максимальная температура перекачиваемой среды: 70 °C
• Уровень шума: 68 дБ(A)
• Вес: 16 кг

Этот вентилятор от Циль-Абегг предназначен для установки в систему круглых воздуховодов или для отдельной настенной установки и может использоваться в различных областях, таких как вентиляция, кондиционирование, системы обогрева, холодильная техника и охлаждение трансформаторов. Вентилятор оснащен энергоэффективным двигателем с электронной коммутацией и регулировкой скорости 0-100%.

Технические характеристики:

• Тип - FN050-6EF.4F.V7P1;
• Каталожный номер - 140076;
• Типоразмер - 500 мм;
• Технология электродвигателя - AC ERM;
• SFP [-] -;
• Частота fBP (Hz) - 50;
• Сеть - 1˜ 230V 50Hz;
• UL [-] -;
• Защитная решетка grille | influence - pressure side / not measured;
• КПД η_statA [%] - 27,9;
• Производительность N_IST [%] - 37,6;
• Производительность N_target [%] - 36;
• Номинальный ток Ι_Ν (A) - 1.30;
• ΔI [%] - 10;
• Конденсатор C_{400 В} [μF] - 10.0;
• Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
• ρ [kg/m³] - 1.16;
• U_N [V] - 230;
• P_N [kW] - 0.30;

Характеристики вентилятора:

• частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 910 / 949;
• Масса изделия (mPr) kg - 16;
• 1-фазный / 3-фазный [-] - 3;
• IP [-] - 54;
• THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.30kW
1.30A DI=10% 910/MIN 10.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.42kW
1.85A DI=0% 970/MIN 10.0µF/400V 65°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 27,9%
производительность: N_IST = 37,6 % / N_target = 36 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 50 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)



Чертеж




Технические характеристики:

• Тип - FN050-6EF.4F.V7P1;
• Каталожный номер - 140076;
• Типоразмер - 500 мм;
• Технология электродвигателя - AC ERM;
• SFP [-] -;
• Частота fBP (Hz) - 60;
• Сеть - 1˜ 230V 60Hz;
• UL [-] -;
• Защитная решетка grille | influence - pressure side / not measured;
• КПД η_statA [%] - 25,8;
• Производительность N_IST [%] - 37,6;
• Производительность N_target [%] - 36;
• Номинальный ток Ι_Ν (A) - 1.85;
• Конденсатор C_{400 В} [μF] - 10.0;
• Макс. допустимая температура перемещаемой среды (tr) °C" - 65;
• ρ [kg/m³] - 1.16;
• U_N [V] - 230;
• P_N [kW] - 0.42;

Характеристики вентилятора:

• частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 970 / 1113;
• Масса изделия (mPr) kg - 16;
• 1-фазный / 3-фазный [-] - 3;
• IP [-] - 54;
• THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.30kW
1.30A DI=10% 910/MIN 10.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.42kW
1.85A DI=0% 970/MIN 10.0µF/400V 65°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 25,8%
производительность: N_IST = 37,6 % / N_target = 36 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 50 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)


Чертеж




Технические характеристики:

• Тип - FN050-6EF.4F.V7P1;
• Каталожный номер - 153073;
• Типоразмер - 500 мм;
• Технология электродвигателя - AC ERM;
• SFP [-] -;
• Частота fBP (Hz) - 50;
• Сеть - 1˜ 230V 50Hz;
• UL [-] - 1;
• Защитная решетка grille | influence - pressure side / not measured;
• КПД η_statA [%] - 27,9;
• Производительность N_IST [%] - 37,6;
• Производительность N_target [%] - 36;
• Номинальный ток Ι_Ν (A) - 1.30;
• ΔI [%] - 10;
• Конденсатор C_{400 В} [μF] - 10.0;
• Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
• ρ [kg/m³] - 1.16;
• U_N [V] - 230;
• P_N [kW] - 0.30;

Характеристики вентилятора:

• частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 910 / 949;
• Масса изделия (mPr) kg - 16,1;
• 1-фазный / 3-фазный [-] - 3;
• IP [-] - 54;
• THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.30kW
1.30A DI=10% 910/MIN 10.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.42kW
1.85A DI=0% 970/MIN 10.0µF/400V 65°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 27,9%
производительность: N_IST = 37,6 % / N_target = 36 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 60 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)


Чертеж

Технические характеристики:

• Тип - FN050-6EF.4F.V7P1;
• Каталожный номер - 153073;
• Типоразмер - 500 мм;
• Технология электродвигателя - AC ERM;
• SFP [-] -;
• Частота fBP (Hz) - 60;
• Сеть - 1˜ 230V 60Hz;
• UL [-] - 1;
• Защитная решетка grille | influence - pressure side / not measured;
• КПД η_statA [%] - 25,8;
• Производительность N_IST [%] - 37,6;
• Производительность N_target [%] - 36;
• Номинальный ток Ι_Ν (A) - 1.85;
• Конденсатор C_{400 В} [μF] - 10.0;
• Макс. допустимая температура перемещаемой среды (tr) °C" - 65;
• ρ [kg/m³] - 1.16;
• U_N [V] - 230;
• P_N [kW] - 0.42;

Характеристики вентилятора:

• частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 970 / 1113;
• Масса изделия (mPr) kg - 16,1;
• 1-фазный / 3-фазный [-] - 3;
• IP [-] - 54;
• THCL [-] - 155;

Данные на заводской табличке:



1˜ 230V +10/-10 50Hz P1 0.30kW
1.30A DI=10% 910/MIN 10.0µF/400V 70°C
1˜ 230V +10/-10 60Hz P1 0.42kW
1.85A DI=0% 970/MIN 10.0µF/400V 65°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 25,8%
производительность: N_IST = 37,6 % / N_target = 36 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 60 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)



Чертеж



Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.

Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм


Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы

Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
