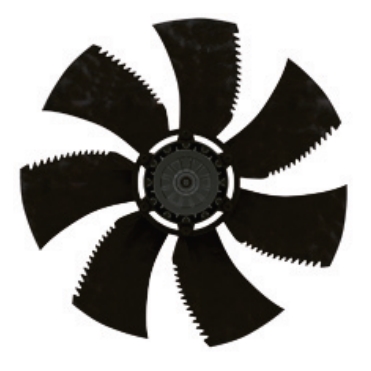

Вентилятор осевой Ziehl-Abegg FN045-VDW.2F.A7P2, арт. 170371

Вентилятор осевой Ziehl-Abegg FN045-VDW.2F.A7P2, арт. 170371
Тип, модель
FN045-VDW.2F.A7P2
Артикул
170371
Серия
FN
Типоразмер, мм
450
Технология электродвигателя
AC ERM
SFP
-
Частота fBP, Hz
50/60
Сеть, Hz
3˜ 400/460V 50/60Hz D/Y +/- 10%
Класс ErP
2015
Защитная решетка grille | influence
pressure side / measured
Напряжение, V
400/460
Вес, кг
6,3
Мощность (входная), P, kW
0,34/0,21
Частота вращения, об/мин
1280/956
Номинальный ток, А
0,64/0,34
1-фазный / 3-фазный [-]
3
Степень защиты IP [-]
54
Температурный диапазон, °С
-40...+70
Класс нагревостойкости изоляции THCL [-]
155

Осевой вентилятор FN045-VDW.2F.A7P2, арт. 170371 компании Ziehl-Abegg представляет собой высококачественное и эффективное решение для промышленных систем вентиляции.

Данный вентилятор имеет диаметр рабочего колеса 450 мм, 7 лопастей с вихревым профилем и высококачественный двигатель. Корпус вентилятора выполнен из алюминия, что обеспечивает ему высокую надежность и долговечность.

Основные характеристики вентилятора FN045-VDW.2F.A7P2: производительность до 2 700 м³/час, высокий КПД, низкий уровень шума и энергопотребления, а также возможность регулирования скорости вращения.

Этот вентилятор идеально подходит для систем вентиляции, кондиционирования и обогрева. Он может использоваться в различных промышленных секторах, таких как производство, металлургия, химическая промышленность, а также в сельском хозяйстве и других отраслях экономики.

Компания Ziehl-Abegg имеет богатый опыт и передовые технологии в области вентиляции. Она предлагает широкий ассортимент осевых вентиляторов, которые отличаются высокой надежностью, производительностью и эффективностью работы. Приобретая осевые вентиляторы Циль-Абегг, вы получаете гарантию качества и надежности вашей системы вентиляции.

Технические характеристики:

  • Тип - FN045-VDW.2F.A7P2;
  • Каталожный номер - 170371;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz D;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / measured;
  • КПД ηstatA [%] - 31,3;
  • Производительность NIST [%] - 40,6;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.64;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.34;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1280;
  • Масса изделия (mPr) kg - 6,3;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.34/0.21kW
0.64/0.34A DI=0% 1280/970/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.48/0.25kW
0.76/0.39A DI=0% 1350/890/MIN COSY 0.89 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.52/0.30kW
0.76/0.42A DI=0% 1450/1010/MIN COSY 0.86 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,3%
производительность: NIST = 40,6 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)



Чертеж





Технические характеристики:

  • Тип - FN040-VDW.0F.A7P1;
  • Каталожный номер - 170371;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2604;
  • Давление, stat. psF Pa - 54;
  • Давление,  tot. pPa - 66;
  • SFP-class - 1;
  • SFP-­value PSFP [Ws/m³] - 303;
  • Потребляемая электрическая мощность PW - 219;
  • КПД, stat. ηsF [%] - 17.9;
  • КПД, tot. η[%] - 21.9;
  • КПД ηstatA [%] - 30.8;
  • Производительность NIST [%] - 40.6;
  • Производительность Ntarget [%] - 40;
  • n [1/min] - 956;
  • Акустич. х­ки на стороне всасывания Lw,5 [dB] - 69;
  • Акустич. х­ки на стороне всасывания Lw(A),5 [dB] - 62;
  • Акустич. х­ки на стороне нагнетания Lw,6 [dB] - 69;
  • Акустич. х­ки на стороне нагнетания Lw(A),6 [dB] - 64;
  • Частота fBP (Hz) - 50;
  • Напряжение UBP [V] - 400;
  • Ток ΙBP [A] - 0.35;
  • Сеть - 3˜ 400V 50Hz Y;
  • Расход воздуха qV сети [m³/h] - 2604;
  • Давление psF сети [Pa] - 54;
  • Давление pF сети [Pa] - 66;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / measured;
  • Номинальный ток ΙΝ (A) - 0.34;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 0.21;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 956 / 970;
  • Масса изделия (mPr) kg - 6,3;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.34/0.21kW
0.64/0.34A DI=0% 1280/970/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.48/0.25kW
0.76/0.39A DI=0% 1350/890/MIN COSY 0.89 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.52/0.30kW
0.76/0.42A DI=0% 1450/1010/MIN COSY 0.86 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,3%
производительность: NIST = 40,6 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz 50)


КПД ηsF (Hz 50)


Акустические хар-ки Lw(A),5 (Hz 50)




Чертеж




Технические характеристики:

  • Тип - FN045-VDW.2F.A7P2;
  • Каталожный номер - 170371;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 400V 60Hz D;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / measured;
  • КПД ηstatA [%] - 29,1;
  • Производительность NIST [%] - 40,6;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.76;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 55;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.48;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1350;
  • Масса изделия (mPr) kg - 6,3;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.34/0.21kW
0.64/0.34A DI=0% 1280/970/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.48/0.25kW
0.76/0.39A DI=0% 1350/890/MIN COSY 0.89 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.52/0.30kW
0.76/0.42A DI=0% 1450/1010/MIN COSY 0.86 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 29,1%
производительность: NIST = 40,6 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж




Технические характеристики:

  • Тип - FN045-VDW.2F.A7P2;
  • Каталожный номер - 170371;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 400V 60Hz Y;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / measured;
  • КПД ηstatA [%] - 29,1;
  • Производительность NIST [%] - 40,6;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.39;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 55;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.25;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 890;
  • Масса изделия (mPr) kg - 6,3;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.34/0.21kW
0.64/0.34A DI=0% 1280/970/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.48/0.25kW
0.76/0.39A DI=0% 1350/890/MIN COSY 0.89 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.52/0.30kW
0.76/0.42A DI=0% 1450/1010/MIN COSY 0.86 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 29,1%
производительность: NIST = 40,6 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж




Технические характеристики:

  • Тип - FN045-VDW.2F.A7P2;
  • Каталожный номер - 170371;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz D;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / measured;
  • КПД ηstatA [%] - 29,1;
  • Производительность NIST [%] - 40,6;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.76;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 55;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 460;
  • P[kW] - 0.52;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1450;
  • Масса изделия (mPr) kg - 6,3;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.34/0.21kW
0.64/0.34A DI=0% 1280/970/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.48/0.25kW
0.76/0.39A DI=0% 1350/890/MIN COSY 0.89 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.52/0.30kW
0.76/0.42A DI=0% 1450/1010/MIN COSY 0.86 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 29,1%
производительность: NIST = 40,6 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж


Технические характеристики:

  • Тип - FN045-VDW.2F.A7P2;
  • Каталожный номер - 170371;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz Y;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / measured;
  • КПД ηstatA [%] - 29,1;
  • Производительность NIST [%] - 40,6;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.42;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 55;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 460;
  • P[kW] - 0.30;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1010;
  • Масса изделия (mPr) kg - 6,3;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.34/0.21kW
0.64/0.34A DI=0% 1280/970/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.48/0.25kW
0.76/0.39A DI=0% 1350/890/MIN COSY 0.89 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.52/0.30kW
0.76/0.42A DI=0% 1450/1010/MIN COSY 0.86 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 29,1%
производительность: NIST = 40,6 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



Чертеж



Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.


Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм


Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы

Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
