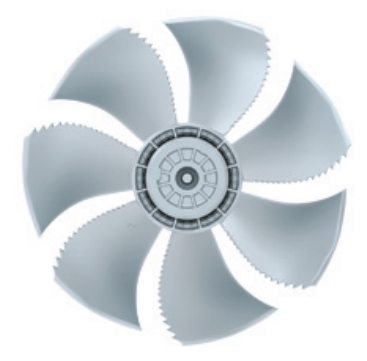

Вентилятор осевой Ziehl-Abegg FN045-VDQ.4F.V7P1, арт. 152995

Вентилятор осевой Ziehl-Abegg FN045-VDQ.4F.V7P1, арт. 152995
Тип, модель
FN045-VDQ.4F.V7P1
Артикул
152995
Серия
FN
Типоразмер, мм
450
Технология электродвигателя
AC ERM
SFP
-
Частота fBP, Hz
50/60
Сеть, Hz
3˜ 400/460V 50/60Hz D/Y +/- 10%
Класс ErP
2015
Защитная решетка grille | influence
pressure side / not measured
Напряжение, V
400/460
Вес, кг
14,4
Мощность (входная), P, kW
0,54/0,36
Частота вращения, об/мин
1350/1020
Производительность (воздушный поток), м3/ч
7100
Номинальный ток, А
1,10/0,66
ΔI [%]
10
1-фазный / 3-фазный [-]
3
Уровень шума, дБ
73
Степень защиты IP [-]
54
Температурный диапазон, °С
-40...+70
Класс нагревостойкости изоляции THCL [-]
155

Технические характеристики:

  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 152995;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz D;
  • Класс ErP [-] - 2015;
  • UL [-] - 1;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 34,0;
  • Производительность NIST [%] - 42,0;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 1.10;
  • ΔI [%] - 10;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.54;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1350;
  • Масса изделия (mPr) kg - 14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 34,0%
производительность: NIST = 42,0 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)




Чертеж

Технические характеристики:

  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 152995;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz Y;
  • Класс ErP [-] - 2015;
  • UL [-] - 1;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 34.0;
  • Производительность NIST [%] - 42.0;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.66;
  • ΔI [%] - 10;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 0.36;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1020;
  • Масса изделия (mPr) kg - 14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 34,0%
производительность: NIST = 42,0 % / Ntarget = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)






Чертеж




Технические характеристики:
  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 152995;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 400V 60Hz D;
  • Класс ErP [-] - 2015;
  • UL [-] - 1;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 31,5;
  • Производительность NIST [%] - 42,0;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 1.50;
  • ΔI [%] - 5;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 45;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.84;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1460;
  • Масса изделия (mPr) kg -14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,5%
производительность: NIST = 42,0 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)


Чертеж



Технические характеристики:

  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 152995;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • Расход воздуха qm³/h - 2610;
  • Давление, stat. psF Pa - 54;
  • Давление,  tot. pPa - 67;
  • SFP-class - 2;
  • SFP-­value PSFP [Ws/m³] - 526;
  • Потребляемая электрическая мощность P[W] - 381;
  • КПД, stat. ηsF [%] - 10.4;
  • КПД, tot. η[%] - 12.7;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 400V 60Hz Y;
  • Класс ErP [-] - 2015;
  • UL [-] - 1;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 31,5;
  • Производительность NIST [%] - 42,0;
  • Производительность Ntarget [%] - 40;
  • Акустич. х­-ки на стороне всасывания Lw,5 [dB] - 73;
  • Акустич. х­-ки на стороне всасывания Lw(A),5 [dB] - 64;
  • Акустич. х­-ки на стороне нагнетания Lw,6 [dB] - 72;
  • Акустич. х­-ки на стороне нагнетания Lw(A),6 [dB] - 64;
  • Напряжение UBP [V] - 400;
  • Ток ΙBP [A] - 0.76;
  • Расход воздуха qV сети [m³/h] - 2610;
  • Давление psF сети [Pa] - 54;
  • Давление pF сети [Pa] - 67;
  • Номинальный ток ΙΝ (A) - 0.76;
  • ΔI [%] - 5;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 45;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.38;
  • Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 834 - 840;
  • Масса изделия (mPr) kg - 14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;



Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,5%
производительность: NIST = 42,0 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)




Эксплуатационные расходы


nмакс. [%] - 52;
Расход воздуха q[m³/h] - 4525;
Давление, stat. psF [Pa] - 164;
Регулирование [-] - EC.

Чертеж



Технические характеристики:

  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 152995;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz D;
  • Класс ErP [-] - 2015;
  • UL [-] - 1;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 31,5;
  • Производительность NIST [%] - 42,0;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 1.40;
  • ΔI [%] - 5;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 45;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 460;
  • P[kW] - 0.88;
  • Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1560;
  • Масса изделия (mPr) kg - 14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,5%
производительность: NIST = 42,0 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)




Чертеж


Технические характеристики:

  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 152995;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 60;
  • Сеть - 3˜ 460V 60Hz Y;
  • Класс ErP [-] - 2015;
  • UL [-] - 1;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 31,5;
  • Производительность NIST [%] - 42,0;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.84;
  • ΔI [%] - 5;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 45;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 460;
  • P[kW] - 0.52;
  • Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1010;
  • Масса изделия (mPr) kg - 14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,5%
производительность: NIST = 42,0 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 6Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 60)


КПД ηsF (Hz - 60)


Акустические хар-ки Lw(A),5 (Hz - 60)



    Чертеж



Технические характеристики:

  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 140114;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz D;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 34,0;
  • Производительность NIST [%] - 42,0;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 1.10;
  • ΔI [%] - 10;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • UN [V] - 400;
  • P[kW] - 0.54;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1350;
  • Масса изделия (mPr) kg - 14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 34,0%
производительность: NIST = 42,0 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801


Потребляемая мощность P1 (Hz - 50)


КПД ηsF (Hz - 50)


Акустические хар-ки Lw(A),5 (Hz - 50)



Чертеж





Технические характеристики:

  • Тип - FN045-VDQ.4F.V7P1;
  • Каталожный номер - 140114;
  • Типоразмер - 450 мм;
  • Технология электродвигателя - AC ERM;
  • SFP [-] -;
  • Частота fBP (Hz) - 50;
  • Сеть - 3˜ 400V 50Hz Y;
  • Класс ErP [-] - 2015;
  • UL [-] -;
  • Защитная решетка grille | influence - pressure side / not measured;
  • КПД ηstatA [%] - 34.0;
  • Производительность NIST [%] - 42.0;
  • Производительность Ntarget [%] - 40;
  • Номинальный ток ΙΝ (A) - 0.66;
  • ΔI [%] - 10;
  • Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
  • ρ [kg/m³] - 1.16;
  • Напряжение UN [V] - 400;
  • P[kW] - 0.36;

Характеристики вентилятора:

  • частота вращения вентилятора (n) | max. (nmax) , 1/min - ­ 1020;
  • Масса изделия (mPr) kg - 14,4;
  • 1-фазный / 3-фазный [-] - 3;
  • IP [-] - 54;
  • THCL [-] - 155;

Данные на заводской табличке:



3˜ 400V +10/-10 D/Y 50Hz P1 0.54/0.36kW P2 0.38/0.17kW
1.10/0.66A DI=10% 1350/1020/MIN COSY 0.72 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.84/0.38kW P2 0.48/0.09kW
1.50/0.76A DI=5% 1460/840/MIN COSY 0.81 45°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.88/0.52kW P2 0.58/0.16kW
1.40/0.84A DI=5% 1560/1010/MIN COSY 0.79 45°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 34,0%
производительность: NIST = 42,0 % / Ntarget = 40 %


Расход воздуха | Измеренная плотность 1.16 [kg/m³] 5Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801



Потребляемая мощность P1 (Hz - 50)
