Технические характеристики:
- Тип - FN040-VDD.0F.A7P2;
- Каталожный номер - 156239;
- Типоразмер - 400 мм;
- Технология электродвигателя - AC ERM;
- SFP [-] -;
- Частота fBP (Hz) - 50;
- Сеть - 3˜ 400V 50Hz D;
- Класс ErP [-] - 2015;
- Защитная решетка grille | influence - pressure side / not measured;
- КПД ηstatA [%] - 31,9;
- Производительность NIST [%] - 42,0;
- Производительность Ntarget [%] - 40;
- Номинальный ток ΙΝ (A) - 0.50;
- Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
- ρ [kg/m³] - 1.16;
- UN [V] - 400;
- PN [kW] - 0.26;
Характеристики вентилятора:
- частота вращения вентилятора (n) | max. (nmax) , 1/min - 1340;
- Масса изделия (mPr) kg - 5,1;
- 1-фазный / 3-фазный [-] - 3;
- IP [-] - 54;
- THCL [-] - 155;
Данные на заводской табличке:
3˜ 400V +10/-10 D/Y 50Hz P1 0.26/0.18kW
0.50/0.29A DI=0% 1340/1020/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.36/0.20kW
0.59/0.32A DI=0% 1470/940/MIN COSY 0.88 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.39/0.24kW
0.58/0.34A DI=5% 1560/1090/MIN COSY 0.84 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,9%
производительность: NIST = 42,0 % / Ntarget = 40 %
Расход воздуха | Измеренная плотность 1.16 [kg/m³] 50 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801
Потребляемая мощность P1 (Hz - 50)
КПД ηsF (Hz - 50)
Акустические хар-ки Lw(A),5 (Hz - 50)
Чертеж
Технические характеристики:
- Тип - FN040-VDD.0F.A7P2;
- Каталожный номер - 156239;
- Типоразмер - 400 мм;
- Технология электродвигателя - AC ERM;
- Расход воздуха qV m³/h - 2487;
- Давление, stat. psF Pa - 49;
- Давление, tot. pF Pa - 67;
- SFP-class - 1;
- SFP-value PSFP [Ws/m³] - 247;
- Потребляемая электрическая мощность P1 W - 170;
- КПД, stat. ηsF [%] - 20.1;
- КПД, tot. ηF [%] - 27.3;
- КПД ηstatA [%] - 31.9;
- Производительность NIST [%] - 42.0;
- Производительность Ntarget [%] - 40;
- n [1/min] - 1059;
- Акустич. хки на стороне всасывания Lw,5 [dB] - 69;
- Акустич. хки на стороне всасывания Lw(A),5 [dB] - 67;
- Акустич. хки на стороне нагнетания Lw,6 [dB] - 69;
- Акустич. хки на стороне нагнетания Lw(A),6 [dB] - 67;
- Частота fBP (Hz) - 50;
- Напряжение UBP [V] - 400;
- Ток ΙBP [A] - 0.27;
- Сеть - 3˜ 400V 50Hz Y;
- Расход воздуха qV сети [m³/h] - 2487;
- Давление psF сети [Pa] - 49;
- Давление pF сети [Pa] - 67;
- Класс ErP [-] - 2015;
- Защитная решетка grille | influence - pressure side / not measured;
- Номинальный ток ΙΝ (A) - 0.29;
- Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
- ρ [kg/m³] - 1.16;
- Напряжение UN [V] - 400;
- PN [kW] - 0.18;
Характеристики вентилятора:
- частота вращения вентилятора (n) | max. (nmax) , 1/min - 1020;
- Масса изделия (mPr) kg - 5,1;
- 1-фазный / 3-фазный [-] - 3;
- IP [-] - 54;
- THCL [-] - 155;
Данные на заводской табличке:
3˜ 400V +10/-10 D/Y 50Hz P1 0.26/0.18kW
0.50/0.29A DI=0% 1340/1020/MIN COSY 0.77 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.36/0.20kW
0.59/0.32A DI=0% 1470/940/MIN COSY 0.88 55°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.39/0.24kW
0.58/0.34A DI=5% 1560/1090/MIN COSY 0.84 55°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД ηstatA: 31,9%
производительность: NIST = 42,0 % / Ntarget = 40 %
Расход воздуха | Измеренная плотность 1.16 [kg/m³] 50 Hz
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801
Потребляемая мощность P1 (Hz 50)
КПД ηsF (Hz 50)
Акустические хар-ки Lw(A),5 (Hz 50)
Чертеж
Техническое описание FE2owlet
Серия FN. Стандартное исполнение с электродвигателями переменного тока
Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.
Электропитание:
400 В ± 10 %, 3 фазы, переключение Δ/Y
230 В ± 10 %, 1 фаза
Частота сети:
50 Гц
60 Гц
Класс нагревостойкости изоляции:
THCL 155
Степень защиты:
IP 54
Защита электродвигателя:
Тепловое реле (TB)
Лакокрасочное покрытие:
Вентилятор без лакокрасочного покрытия.
Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).
По запросу:
Питание от сети с другими характеристиками.
Лакокрасочное покрытие.
Конструктивное исполнение.

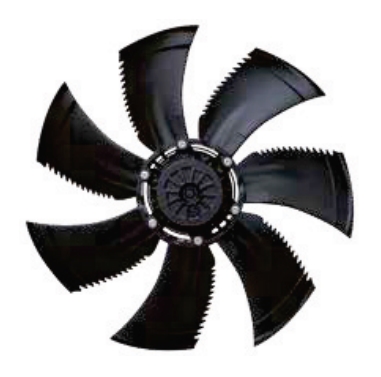

Осевой вентилятор FE2owlet
Серия FN
Исполнение
FE2owlet с электродвигателем переменного тока с внешним ротором
Особенности конструкции
Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм
Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.
Компоненты системы
Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
