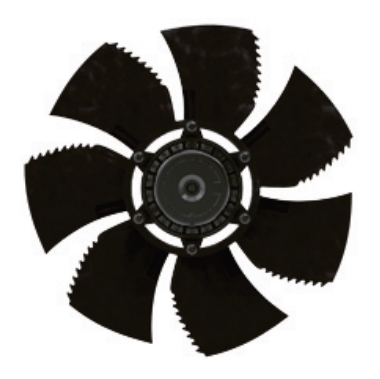

Вентилятор осевой Ziehl-Abegg FN035-VDK.0F.V7P2, арт. 155892

Тип, модель

FN035-VDK.0F.V7P2

Артикул

155892

Серия

Типоразмер, мм

350

Технология электродвигателя

AC ERM

SFP

Частота fBP, Hz

50/60

Сеть, Hz

3˜ 400/460V 50/60Hz D/Y +/- 10%

Класс ErP

2015

Защитная решетка grille | influence

pressure side / not measured

Напряжение, V

400/460

Вес, кг

5,3

Мощность (входная), P, kW

0,19/0,14

Частота вращения, об/мин

1395/1170

Номинальный ток, А

0,40/0,23

1-фазный / 3-фазный [-]

Степень защиты IP [-]

Температурный диапазон, °С

-40...+70

Класс нагревостойкости изоляции THCL [-]

155

Вентилятор осевой Ziehl-Abegg FN035-VDK.0F.V7P2, арт. 155892 (d 350) – это высокоэффективное устройство, которое способно обеспечить высокопроизводительную работу в самых различных сферах применения. Он обладает уникальными техническими характеристиками, которые делают его незаменимым в ряде задач.

Один из главных плюсов этого вентилятора от Циль-Абегг – это его энергоэффективность. Благодаря использованию специальных технологий и материалов, он способен обеспечивать высокую производительность при минимальном потреблении энергии. Это делает его не только экономичным, но и экологичным вариантом.

Еще одной особенностью вентилятора Ziehl-Abegg FN035-VDK.0F.V7P2 является его низкий уровень шума при работе. Он способен обеспечить высокую производительность при минимальном уровне шума, что делает его идеальным выбором для применения в помещениях с повышенными требованиями к шумоизоляции.

Вентилятор осевой Ziehl-Abegg FN035-VDK.0F.V7P2 обладает также высокой надежностью и долговечностью. Он изготавливается из качественных материалов, что делает его устойчивым к воздействию внешних факторов и обеспечивает длительный срок службы.

Сферы применения вентилятора Ziehl-Abegg FN035-VDK.0F.V7P2 очень широки. Он может использоваться в системах вентиляции и кондиционирования воздуха, в промышленности, в автомобильной отрасли, в системах охлаждения и терморегулирования, а также в других областях, где требуется высокая производительность при минимальном потреблении энергии и низком уровне шума.

Технические характеристики:

Тип - FN035-VDK.0F.V7P2;
Каталожный номер - 155892;
Типоразмер - 350 мм;
Технология электродвигателя - AC ERM;
Расход воздуха q_Vm³/h - 2527;
p_sFPa - 51;
p_FPa - 83;
SFP class - 1;
P_SFP[Ws/m³] (SFPvalue) - 260;
Потребляемая электрическая мощность P₁W - 182;
КПД, stat. η_sF[%] - 19.7;
КПД, tot. η_F[%] - 31.8;
n [1/min] - 1395;
Акустич. хки на стороне всасывания L_w,5[dB] - 72;
Акустич. хки на стороне всасывания L_w(A),5[dB] - 67;
Акустич. хки на стороне нагнетания L_w,6[dB] - 74;
Акустич. хки на стороне нагнетания L_{w(A),6 -}[dB] - 71;
f_BP[Hz] - 50;
U_BP[V] - 400;
Ι_BP[A] - 0,39;
Сеть - 3˜ 400V 50Hz D;
q_{V сети}[m³/h] - 2527;
p_{sF сети}[Pa] - 51;
p_{F сети}[Pa] - 83;
ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
η_statA[%] - 29,3;
Производительность N_IST[%] - 40,3;
N_target[%] - 40;
Номинальный ток (ΙΝ) A - 0.40;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
UN [V] - 400;
PN [kW] - 0.19;

Характеристики вентилятора:

nN [1/min] - 1390;
Частота (fBP) | (fmax), Hz - 50 | 60;
Масса изделия (mPr) kg - 5,3;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

3˜ 400V +10/-10 D/Y 50Hz P1 0.19/0.14kW
0.40/0.23A DI=0% 1390/1170/MIN COSY 0.69 70°C
3˜ 400V +10/-10 D/Y 60Hz P1 0.28/0.18kW
0.48/0.30A DI=10% 1560/1100/MIN COSY 0.84 70°C
3˜ 460V +10/-10 D/Y 60Hz P1 0.30/0.22kW
0.46/0.30A DI=10% 1630/1250/MIN COSY 0.82 70°C
IP54 THCL155
Efficiency class -
ErP-данные
КПД η_statA: 29,3%
производительность: N_IST = 40,3 % / N_target = 40 %

Расход воздуха | Измеренная плотность 1.16 [kg/m³]

Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1

КПД ηsF

Акустические хар-ки Lw(A),5

Чертеж

Технические характеристики:

Тип - FN035-VDK.0F.V7P2;
Каталожный номер - 155892;
Типоразмер - 350 мм;
Технология электродвигателя - AC ERM;
SFP -;
fBP (Hz) - 50;
Сеть - 3˜ 400V 50Hz Y;
ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
η_statA[%] - 29,3;
Производительность N_IST[%] - 40,3;
N_target[%] - 40;
Номинальный ток (ΙΝ) A - 0.23;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
UN [V] - 400;
PN [kW] - 0.14;

Характеристики вентилятора:

nN [1/min] - 1170;
Частота (fBP) | (fmax), Hz - 50 | 60;
Масса изделия (mPr) kg - 5,3;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

Расход воздуха | Измеренная плотность 1.16 [kg/m³]

Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1

КПД ηsF

Акустические хар-ки Lw(A),5

Чертеж

Технические характеристики:

Тип - FN035-VDK.0F.V7P2;
Каталожный номер - 155892;
Типоразмер - 350 мм;
Технология электродвигателя - AC ERM;
SFP -;
fBP (Hz) - 60;
Сеть - 3˜ 400V 60Hz D;
ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
η_statA[%] - 29,5;
Производительность N_IST[%] - 40,3;
N_target[%] - 40;
Номинальный ток (ΙΝ) A - 0.48;
ΔI [%] - 10;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
UN [V] - 400;
PN [kW] - 0.28;

Характеристики вентилятора:

nN [1/min] - 1560;
Частота (fBP) | (fmax), Hz - 50 | 60;
Масса изделия (mPr) kg - 5,3;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

Расход воздуха | Измеренная плотность 1.16 [kg/m³]

Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1

КПД ηsF

Акустические хар-ки Lw(A),5

Чертеж

Технические характеристики:

Тип - FN035-VDK.0F.V7P2;
Каталожный номер - 155892;
Типоразмер - 350 мм;
Технология электродвигателя - AC ERM;
SFP -;
fBP (Hz) - 60;
Сеть - 3˜ 400V 60Hz Y;
ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
η_statA[%] - 29,5;
Производительность N_IST[%] - 40,3;
N_target[%] - 40;
Номинальный ток (ΙΝ) A - 0.30;
ΔI [%] - 10;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
UN [V] - 400;
PN [kW] - 0.18;

Характеристики вентилятора:

nN [1/min] - 1100;
Частота (fBP) | (fmax), Hz - 50 | 60;
Масса изделия (mPr) kg - 5,3;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

Расход воздуха | Измеренная плотность 1.16 [kg/m³]

Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1

КПД ηsF

Акустические хар-ки Lw(A),5

Чертеж

Технические характеристики:

Тип - FN035-VDK.0F.V7P2;
Каталожный номер - 155892;
Типоразмер - 350 мм;
Технология электродвигателя - AC ERM;
SFP -;
fBP (Hz) - 60;
Сеть - 3˜ 460V 60Hz D;
ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
η_statA[%] - 29,5;
Производительность N_IST[%] - 40,3;
N_target[%] - 40;
Номинальный ток (ΙΝ) A - 0.46;
ΔI [%] - 10;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
UN [V] - 460;
PN [kW] - 0.30;

Характеристики вентилятора:

nN [1/min] - 1630;
Частота (fBP) | (fmax), Hz - 50 | 60;
Масса изделия (mPr) kg - 5,3;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

Расход воздуха | Измеренная плотность 1.16 [kg/m³]

Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1

КПД ηsF

Акустические хар-ки Lw(A),5

Чертеж

Технические характеристики:

Тип - FN035-VDK.0F.V7P2;
Каталожный номер - 155892;
Типоразмер - 350 мм;
Технология электродвигателя - AC ERM;
fBP (Hz) - 60;
Сеть - 3˜ 460V 60Hz Y;
ErP [-] - 2015;
Защитная решетка grille | influence - pressure side / not measured;
η_statA[%] - 29,5;
Производительность N_IST[%] - 40,3;
N_target[%] - 40;
Номинальный ток (ΙΝ) A - 0.30;
ΔI [%] - 10;
Макс. допустимая температура перемещаемой среды (tr) °C" - 70;
ρ [kg/m³] - 1.16;
UN [V] - 460;
PN [kW] - 0.22;

Характеристики вентилятора:

nN [1/min] - 1250;
Частота (fBP) | (fmax), Hz - 50 | 60;
Масса изделия (mPr) kg - 5,3;
1-фазный / 3-фазный [-] - 3;
IP [-] - 54;
THCL [-] - 155;

Данные на заводской табличке:

Расход воздуха | Измеренная плотность 1.16 [kg/m³]

Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801

Потребляемая мощность P1

КПД ηsF

Акустические хар-ки Lw(A),5

Чертеж

Техническое описание FE2owlet

Серия FN. Стандартное исполнение с электродвигателями переменного тока

Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.

Электропитание:

400 В ± 10 %, 3 фазы, переключение Δ/Y

230 В ± 10 %, 1 фаза

Частота сети:

50 Гц

60 Гц

Класс нагревостойкости изоляции:

THCL 155

Степень защиты:

IP 54

Защита электродвигателя:

Тепловое реле (TB)

Лакокрасочное покрытие:

Вентилятор без лакокрасочного покрытия.

Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).

По запросу:

Питание от сети с другими характеристиками.

Лакокрасочное покрытие.

Конструктивное исполнение.

Осевой вентилятор FE2owlet

Серия FN

Исполнение

FE2owlet с электродвигателем переменного тока с внешним ротором

Особенности конструкции

Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм

Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.

Компоненты системы

Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
