Технические характеристики:
- Тип - FN035-4ED.WD.A7;
- Каталожный номер - 139715;
- Типоразмер - 350 мм;
- Технология электродвигателя - AC ERM;
- SFP -;
- fBP (Hz) - 50-60;
- Сеть - 1˜ 230V 50Hz - 1˜ 230V 60Hz;
- Класс ErP - < 125 Вт;
- Защитная решетка grille | influence - pressure side / not measured;
- Номинальный ток (ΙΝ) A - 0.56, 0.70;
- Конденсатор C [μF] - 5.0;
- Макс. допустимая температура перемещаемой среды (tr) °C" - 60, 40;
- ρ [kg/m³] - 1.16;
- UN [V] - 230;
- PN [kW] - 0.13, 0.16;
Характеристики вентилятора:
- Частота вращения вентилятора (n) | max. (nmax), 1/min - | 1278; - | 1399;
- nN [1/min] - 1070, 1080;
- Частота (fBP) | (fmax), Hz - 50 | 60;
- Масса изделия (mPr) kg - 4,5;
- 1-фазный / 3-фазный [-] - 1;
- IP [-] - 44 EN60034-5;
- THCL [-] - 155;
Данные на заводской табличке:
1˜ 230V 50Hz P1 0.13kW
0.56A DI=0% 1070/MIN 5.0µF/400V 60°C
1˜ 230V 60Hz P1 0.16kW
0.70A DI=0% 1080/MIN 5.0µF/400V 40°C
IP44 EN60034-5 THCL155
Efficiency class -
Расход воздуха | Измеренная плотность 1.16 [kg/m³] (Hz - 50 | 60)
Measured in full nozzle without guard grille in air flow direction V in installation type A according to ISO5801
50 Hz
60 Hz
Потребляемая мощность P1 (Hz - 50 | 60)
50 Hz
60 Hz
КПД ηsF (Hz - 50 | 60)
50 Hz
60 Hz
Акустические хар-ки Lw(A),5 (Hz - 50 | 60)
50 Hz
60 Hz
Чертеж
Техническое описание FE2owlet
Серия FN. Стандартное исполнение с электродвигателями переменного тока
Серповидные лопатки рабочего колеса, профиль которых разработан с применением бионики. Диаметр рабочего колеса от 250 до 1000 мм (12 типоразмеров). Оптимально для использования с длинным соплом. Регулирование скорости вращения в диапазоне от 0 до 100 %.
Электропитание:
400 В ± 10 %, 3 фазы, переключение Δ/Y
230 В ± 10 %, 1 фаза
Частота сети:
50 Гц
60 Гц
Класс нагревостойкости изоляции:
THCL 155
Степень защиты:
IP 54
Защита электродвигателя:
Тепловое реле (TB)
Лакокрасочное покрытие:
Вентилятор без лакокрасочного покрытия.
Круглая пластина для настенного монтажа и крепежные элементы электродвигателя окрашены в цвет RAL 9005 (черный матовый).
По запросу:
Питание от сети с другими характеристиками.
Лакокрасочное покрытие.
Конструктивное исполнение.

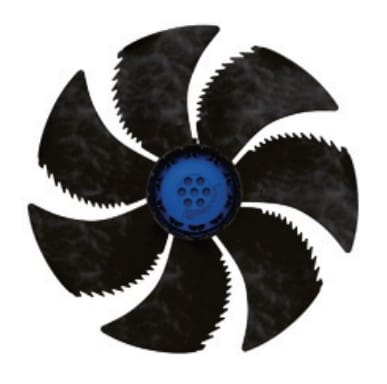

Осевой вентилятор FE2owlet
Серия FN
Исполнение
FE2owlet с электродвигателем переменного тока с внешним ротором
Особенности конструкции
Осевой вентилятор с непосредственным приводом. Аэродинамически оптимизированный серповидный профиль лопаток рабочего колеса с зазубренными кромками выпуклой стороны, обеспечивающими повышение КПД и улучшение акустических характеристик. Электродвигатель с внешним ротором, ступица рабочего колеса вентилятора изготовлена из алюминия или пластика, литого под давлением.
Рабочее колесо: Ø 250-1000 мм
Динамическая балансировка в двух плоскостях согласно DIN ISO 1940, класс качества G 6,3.
Монтажное положение: любое.
Электродвигатель с внешним ротором в корпусе со степенью защиты IP 54, с пропиткой обмоток в целях защиты от воздействия влаги, пригоден для эксплуатации в тропическом климате.
Тепловые реле, встроенные в обмотку, класс нагревостойкости изоляции THCL 155.
Допустимая температура окружающего воздуха от -40 до +70 °С (см. заводскую табличку).
Необслуживаемый шариковый подшипник в закрытом с двух сторон корпусе, смазка рассчитана на весь срок службы.
Характеристические кривые вентилятора рассчитаны на основе измерений, выполненных со стороны всасывания в испытательной камере согласно DIN 24163, часть 2 или ISO 5801.
Электрические соединения выполняются в соответствии с руководством по эксплуатации.
Компоненты системы
Защитная решетка, входное сопло, устройство управления.
Вентиляторы всех типоразмеров могут быть оснащены различными решетками и соплами.
